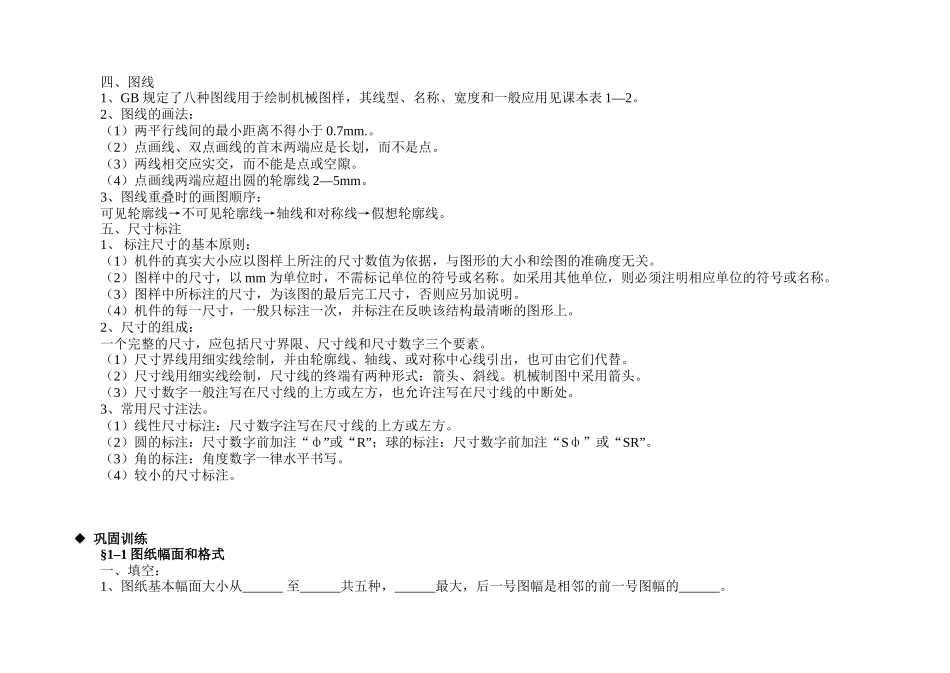

第一章制图基本规定◆ 知识结构框架 图纸幅面及格式 比例五项 GB 规定 字体 图线 尺寸标注◆ 知识要点 一、图纸幅面及格式1、图纸幅面： （1）基本幅面：A0、A1、A2、A3、A4 共五种。前一号是后一号幅面的二倍。 （2）绘图时应优先选用基本幅面，必要时可选加长幅面（尺寸由基本幅面的短边成整数倍增加后得出）。2、图框格式及画法： （1）图框格式分两种：装订与不装订。 （2）无论图样是否装订，均应用粗实线画出图框。3、标题栏与明细栏：（1）位置：一律配置在图框的右下角。标题栏中的文字方向为看图方向。（2）画法：外框用粗实线绘制，其余用细实线绘制。二、比例1、概念：图形与实物相应要素的线性尺寸之比称比例。 比例=图形尺寸实物尺寸 （1）原值比例：比值为 1 的比例。1：1。2、分类 （2）放大比例：比值大于 1 的比例。例 2：1。（3）缩小比例：比值小于 1 的比例。例 1：2。3、比例的标注：一般在标题栏中统一注写，必要时可在视图名称下面标注。三、字体1、基本要求：字体工整，笔划清晰，间隔均匀，排列整齐。2、汉字：应写成长仿宋体，并采用国家正式公布的简化字，字宽约为 2/3 字高。3、数字和字母：书写形式分直体和斜体两种。4、字号：即字高。 四、图线1、GB 规定了八种图线用于绘制机械图样，其线型、名称、宽度和一般应用见课本表 1—2。2、图线的画法：（1）两平行线间的最小距离不得小于 0.7mm.。（2）点画线、双点画线的首末两端应是长划，而不是点。（3）两线相交应实交，而不能是点或空隙。（4）点画线两端应超出圆的轮廓线 2—5mm。3、图线重叠时的画图顺序：可见轮廓线→不可见轮廓线→轴线和对称线→假想轮廓线。五、尺寸标注1、 标注尺寸的基本原则：（1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小和绘图的准确度无关。（2）图样中的尺寸，以 mm 为单位时，不需标记单位的符号或名称。如采用其他单位，则必须注明相应单位的符号或名称。（3）图样中所标注的尺寸，为该图的最后完工尺寸，否则应另加说明。（4）机件的每一尺寸，一般只标注一次，并标注在反映该结构最清晰的图形上。2、尺寸的组成：一个完整的尺寸，应包括尺寸界限、尺寸线和尺寸数字三个要素。（1）尺寸界线用细实线绘制，并由轮廓线、轴线、或对称中心线引出，也可由它们代替。（2）尺寸线用细实线绘制，尺寸线的终端有两种形式：箭头、斜线。机械制图中采用箭头。（3）尺寸数字一般注...
