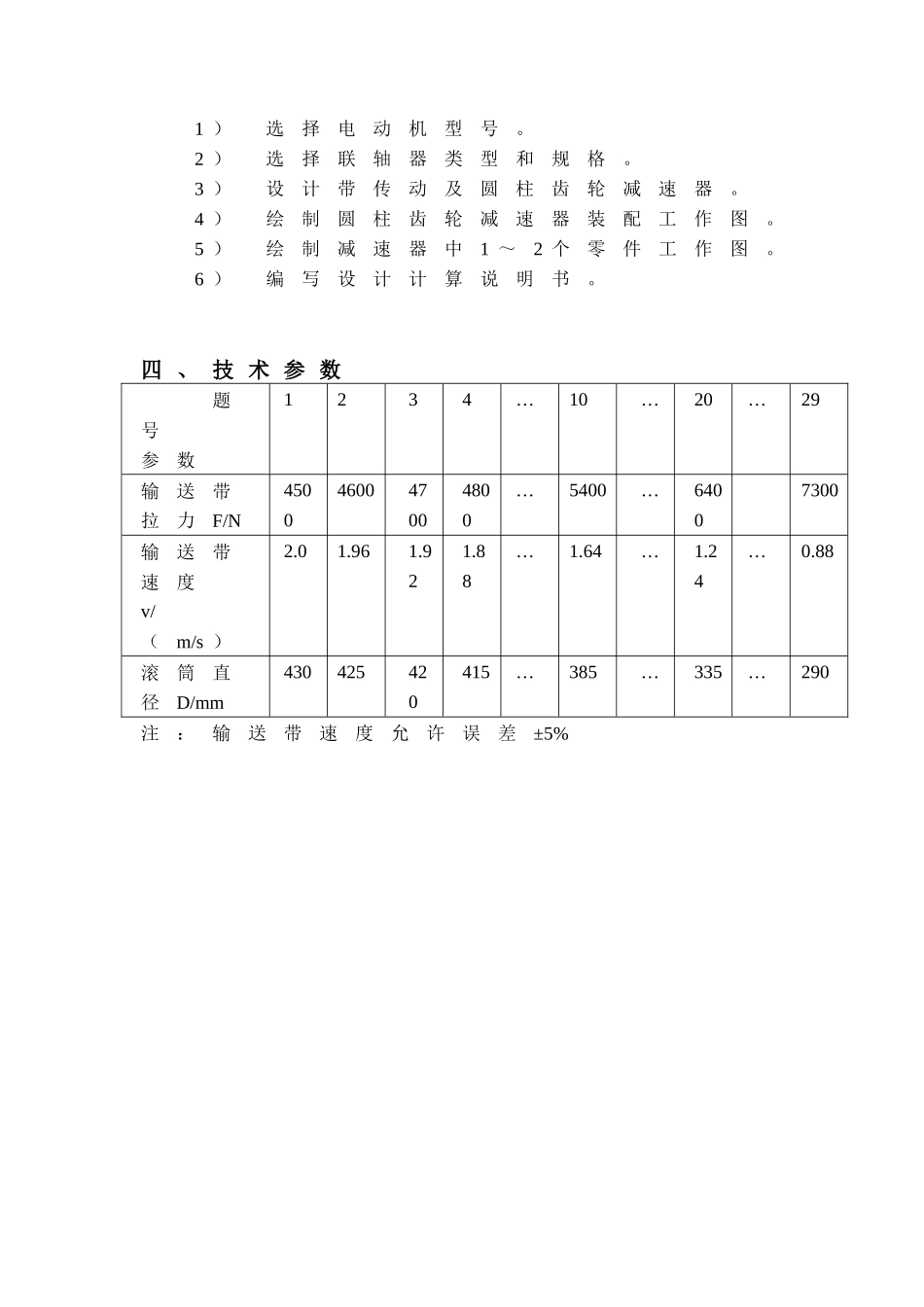

《 机 械 设 计 基 础 》 课 程 设 计 任 务 书一 、 设 计 题 目 带 式 输 送 机 传 动 系 统设 计1— 电动机 2— 传动带 3— 圆柱齿轮减速器4— 联轴器 5— 滚筒 6— 输送胶带二 、 已 知 工 作 条 件1 ） 工作情况：三班工作制，单向连续运转，载荷平稳，输送带水平放置。2 ） 工作环境：室内，有灰尘，最高环境温度35℃，通风条件一般。3 ） 动力来源：电力，三相交流，电压380V/220V。4 ） 工作寿命：8 年。5 ） 检修间隔期：4 年一次大修，2 年一次中修，半年一次小修。6 ） 制造条件：一般机械制造厂，批量生产。7 ） 齿轮减速器浸油润滑；取大齿轮的搅油效率= 0.98 搅η ；取滚筒- 输送带效率η w = 0.96 。三 、 设 计 任 务1 ） 选择电动机型号。2 ） 选择联轴器类型和规格。3 ） 设计带传动及圆柱齿轮减速器。4 ） 绘制圆柱齿轮减速器装配工作图。5 ） 绘制减速器中1 ～2 个零件工作图。6 ） 编写设计计算说明书。四 、 技 术 参 数题号参数1234…10…20…29输送带拉力F/N4500460047004800…5400…64007300输送带速度v/（m/s ）2.01.961.921.88…1.64…1.24…0.88滚筒直径D/mm430425420415…385…335…290注：输送带速度允许误差±5%目 录设计任务书……………………………………………………………1传动方案分析…………………………………………………………4选择电动机……………………………………………………………4计算传动装置的运动和动力参数……………………………………6设计V 带传动…………………………………………………………8齿轮的设计……………………………………………………………10轴的设计………………………………………………………………12键的选择………………………………………………………………19轴承的选择和核对计算………………………………………………20联轴器的选择…………………………………………………………21润滑、密封装置的选择………………………………………………21减速器的设计…………………………………………………………22设计心得………………………………………………………………27参考文献………………………………………………………………27 计算及说明 结果一、传动方案分析1 、工作条件：室内，有灰尘，最高环境温度35℃，通风条件一般。2 、原始数据：（1 ...
