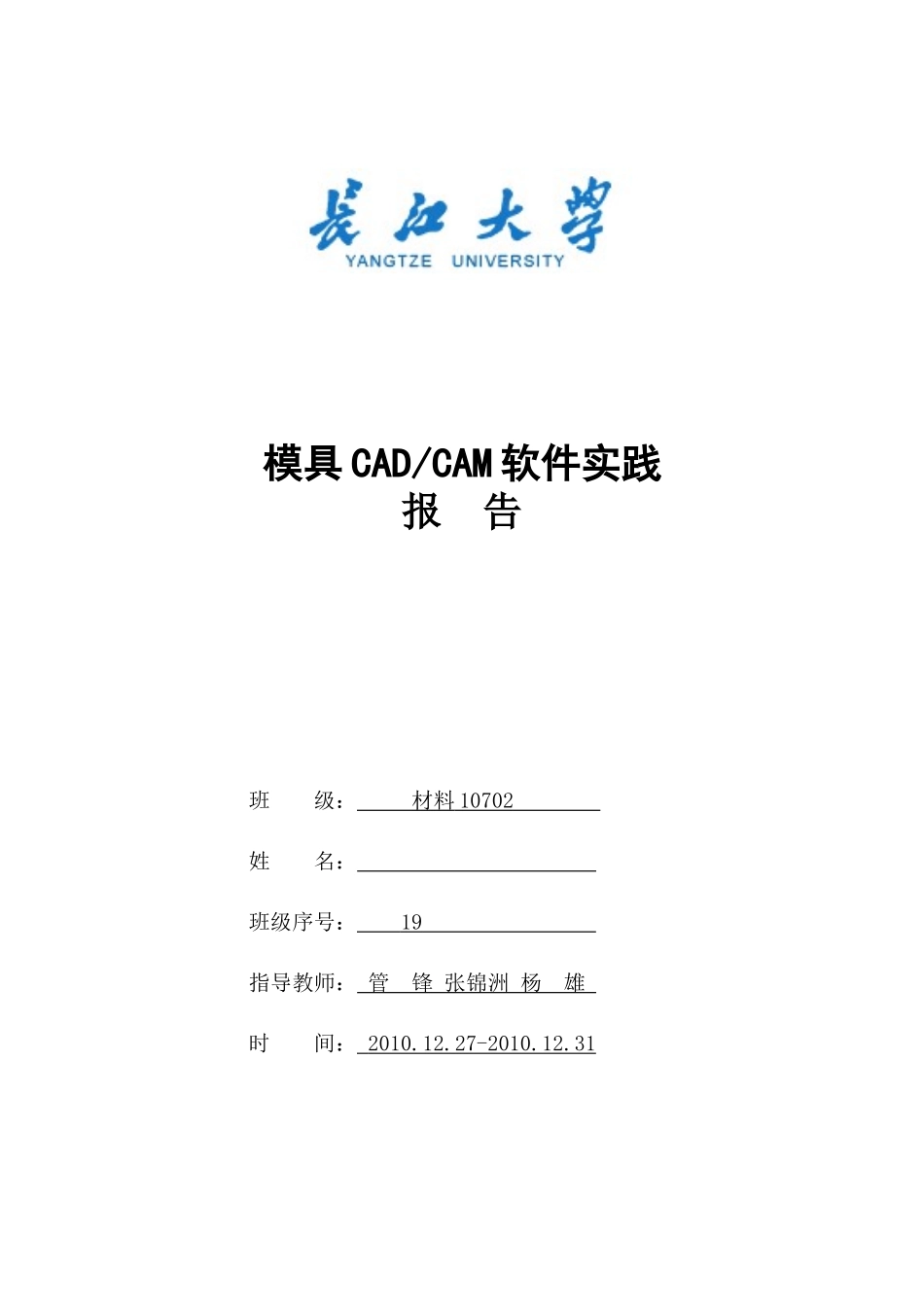

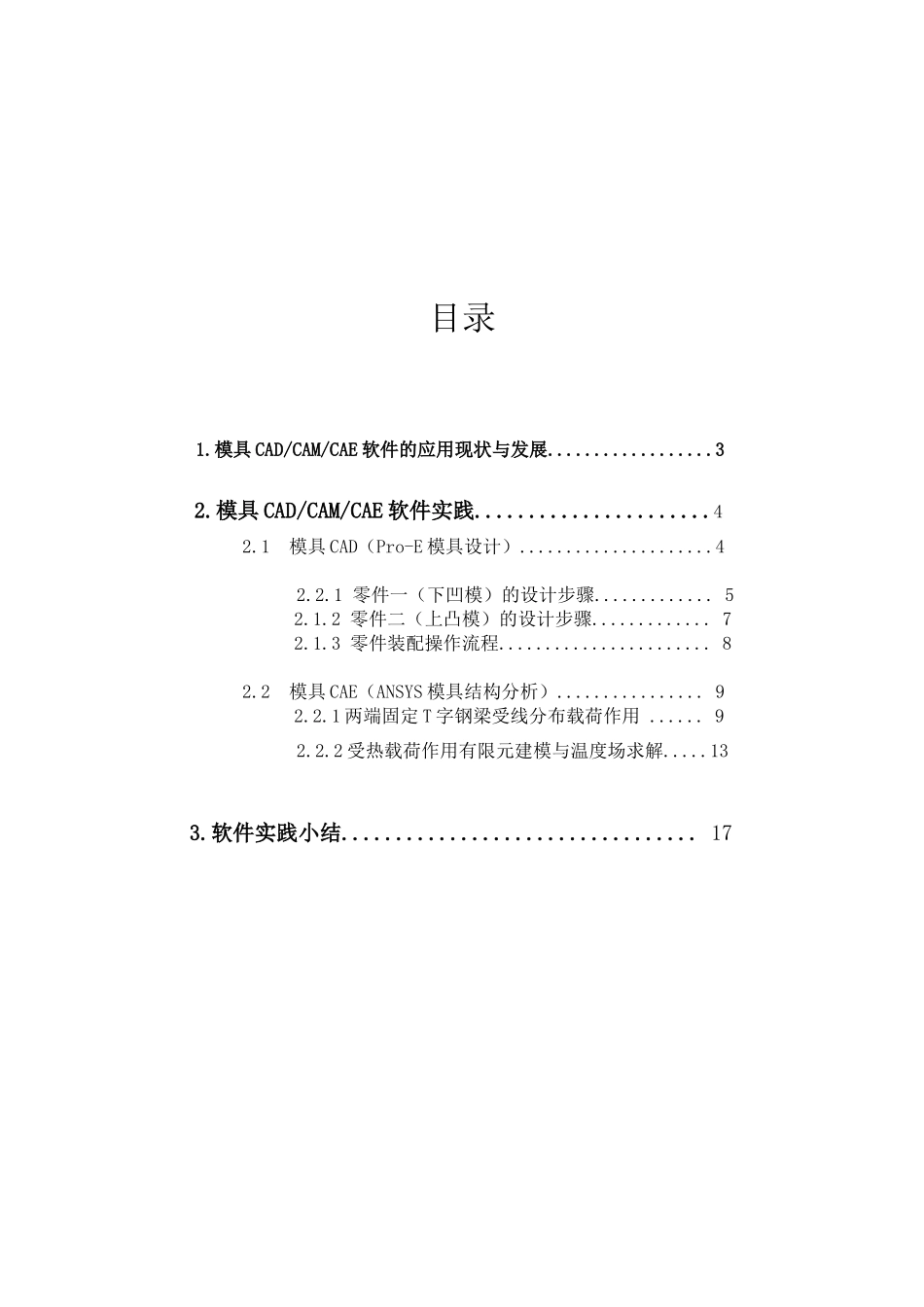

模具 CAD/CAM 软件实践报 告班 级: 材料 10702 姓 名: 班级序号: 19 指导教师: 管 锋 张锦洲 杨 雄 时 间: 2010.12.27-2010.12.31 目录 1.模具 CAD/CAM/CAE 软件的应用现状与发展..................3 2.模具 CAD/CAM/CAE 软件实践......................4 2.1 模具 CAD(Pro-E 模具设计).....................4 2.2.1 零件一(下凹模)的设计步骤............. 5 2.1.2 零件二(上凸模)的设计步骤............. 7 2.1.3 零件装配操作流程....................... 8 2.2 模具 CAE(ANSYS 模具结构分析)................ 9 2.2.1 两端固定 T 字钢梁受线分布载荷作用 ...... 9 2.2.2 受热载荷作用有限元建模与温度场求解.....133.软件实践小结................................. 17模具 CAD/CAM 软件实践报告 1. 模具 CAD/CAM/CAE 软件的应用现状与发展 模具 CAD/CAM 是在模具 CAD 和模具 CAM 分别发展的基础上发展起来的,它是计算机技术在模具生产中综合应用的一个新的飞跃。模具 CAD/CAM 是改造传统模具生产方式的关键技术,是一项高科技、高效益的系统工种。它以计算机软件的形式,为用户提供一种有效的辅助工具,使工种技术人员能借助于计算机对产品、模具结构、成形工艺、数控加工及成本等进行设计和优化。模具CAD/CAM 技术的迅猛发展,软件,硬件水平的进一步完善,为模具工业提供了强有力的技术支持,为企业的产品设计,制造和生产水平的发展带来了质的飞跃,已经成为现代企业信息化,集成化、网络化的最优选择。 模具 CAD/CAM 技术发展很快,应用范围日益扩大。在冲模、锻模、挤压模、注射模和压铸模等方面都有比较成功的 CAD/CAM 系统。采用 CAD/CAM 技术是模具技术、生产革新化的措施,是模具技术发展的一个显著特点。目前我国模具行业应用的模具 CAD/CAM 软件可以分为两太类:一是机械行业内通用的的CAD/CAM,如前面介绍的 Unigraphics (uG)、SOLIDEDGE、AutoCAD、SoldWorks、Pro/Engineer 等。二是专门针对模具行业开发的模具 CAD/CAM 系统.如:上海交大模具 CAD 国家工程中心开发的冷冲模 CAM 系统等。经过近几十年的发展. 我国模具 CAD/CAM 有了长足的发展。在国内的模具生产中。CAD/CAM 技术已经得到广泛的应用。模具行业已引进相当数量的国外 CAD / CAM 系 统 。 如 : Unigraphics (UG) 、 SOLIDE...
