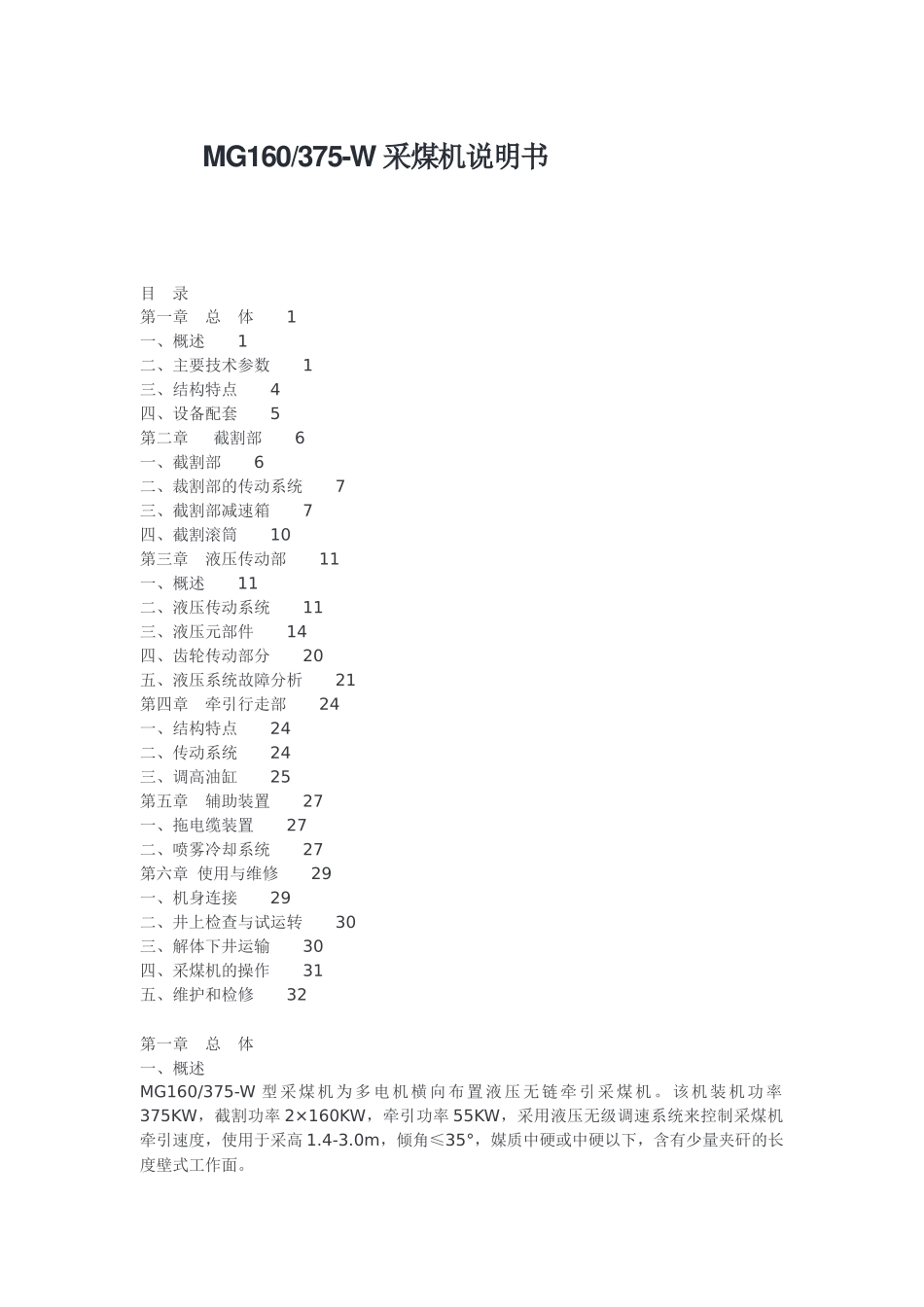

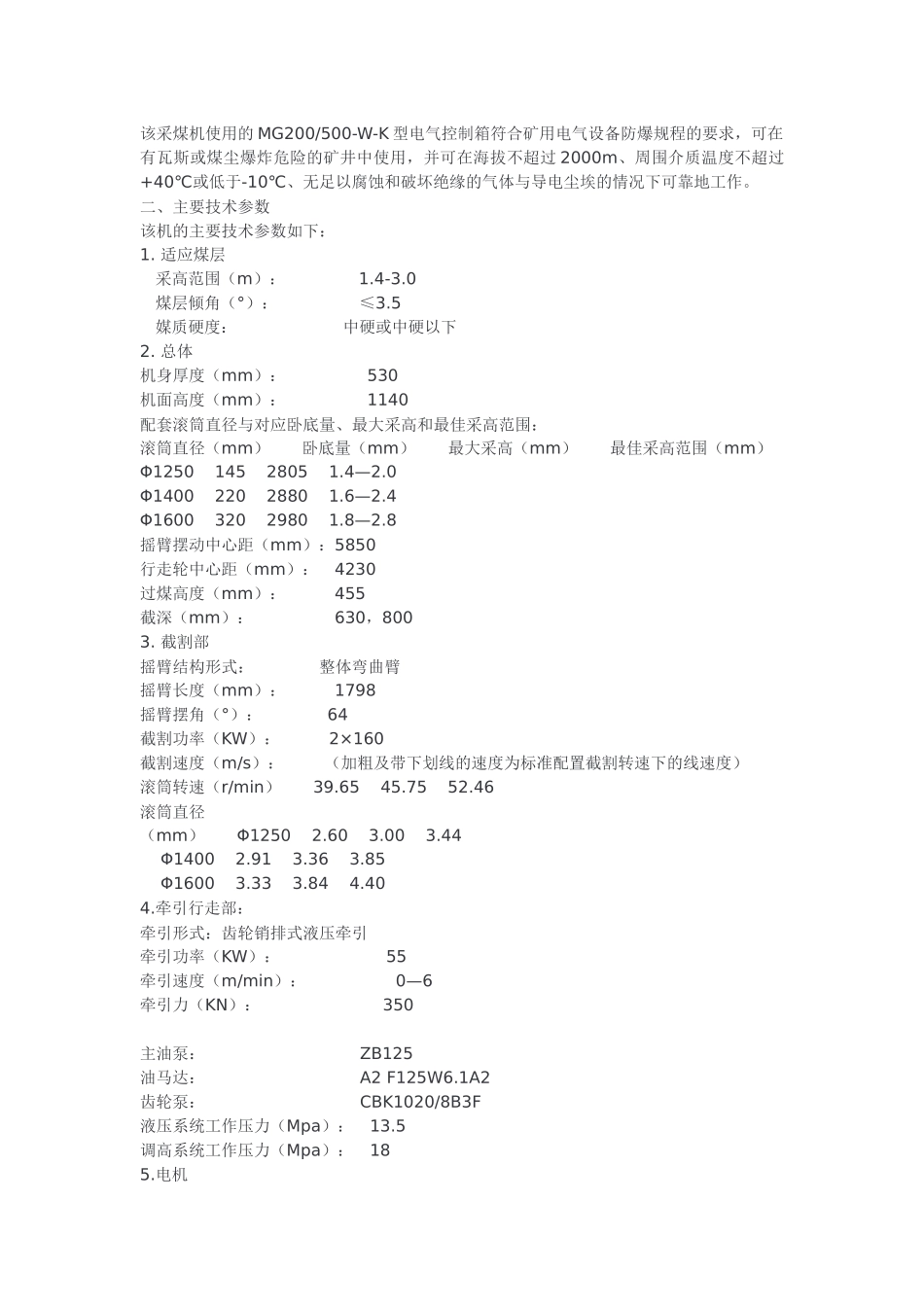

MG160/375-W 采煤机说明书 目 录第一章 总 体 1一、概述 1二、主要技术参数 1三、结构特点 4四、设备配套 5第二章 截割部 6一、截割部 6二、裁割部的传动系统 7三、截割部减速箱 7四、截割滚筒 10第三章 液压传动部 11一、概述 11二、液压传动系统 11三、液压元部件 14四、齿轮传动部分 20五、液压系统故障分析 21第四章 牵引行走部 24一、结构特点 24二、传动系统 24三、调高油缸 25第五章 辅助装置 27一、拖电缆装置 27二、喷雾冷却系统 27第六章 使用与维修 29一、机身连接 29二、井上检查与试运转 30三、解体下井运输 30四、采煤机的操作 31五、维护和检修 32第一章 总 体一、概述MG160/375-W 型采煤机为多电机横向布置液压无链牵引采煤机。该机装机功率375KW，截割功率 2×160KW，牵引功率 55KW，采用液压无级调速系统来控制采煤机牵引速度，使用于采高 1.4-3.0m，倾角≤35°，媒质中硬或中硬以下，含有少量夹矸的长度壁式工作面。该采煤机使用的 MG200/500-W-K 型电气控制箱符合矿用电气设备防爆规程的要求，可在有瓦斯或煤尘爆炸危险的矿井中使用，并可在海拔不超过 2000m、周围介质温度不超过+40℃或低于-10℃、无足以腐蚀和破坏绝缘的气体与导电尘埃的情况下可靠地工作。二、主要技术参数该机的主要技术参数如下：1. 适应煤层 采高范围（m）： 1.4-3.0 煤层倾角（°）： ≤3.5 媒质硬度： 中硬或中硬以下2. 总体机身厚度（mm）： 530机面高度（mm）： 1140配套滚筒直径与对应卧底量、最大采高和最佳采高范围：滚筒直径（mm） 卧底量（mm） 最大采高（mm） 最佳采高范围（mm）Φ1250 145 2805 1.4—2.0Φ1400 220 2880 1.6—2.4Φ1600 320 2980 1.8—2.8摇臂摆动中心距（mm）：5850行走轮中心距（mm）： 4230过煤高度（mm）： 455截深（mm）： 630，8003. 截割部摇臂结构形式： 整体弯曲臂摇臂长度（mm）： 1798摇臂摆角（°）： 64截割功率（KW）： 2×160截割速度（m/s）： （加粗及带下划线的速度为标准配置截割转速下的线速度）滚筒转速（r/min） 39.65 45.75 52.46滚筒直径（mm） Φ1250 2.60 3.00 3.44 Φ1400 2.91 3.36 3.85 Φ1600 3.33 3.84 4.404.牵引行走部：牵引形式：齿轮销排式液压牵引牵引功率（KW）： 55牵引速度（m/min）： 0—6牵引力（KN）： 350主油泵： ZB125油马达： A2 F125W6.1A2齿轮泵： CBK1020/8B3F液...
