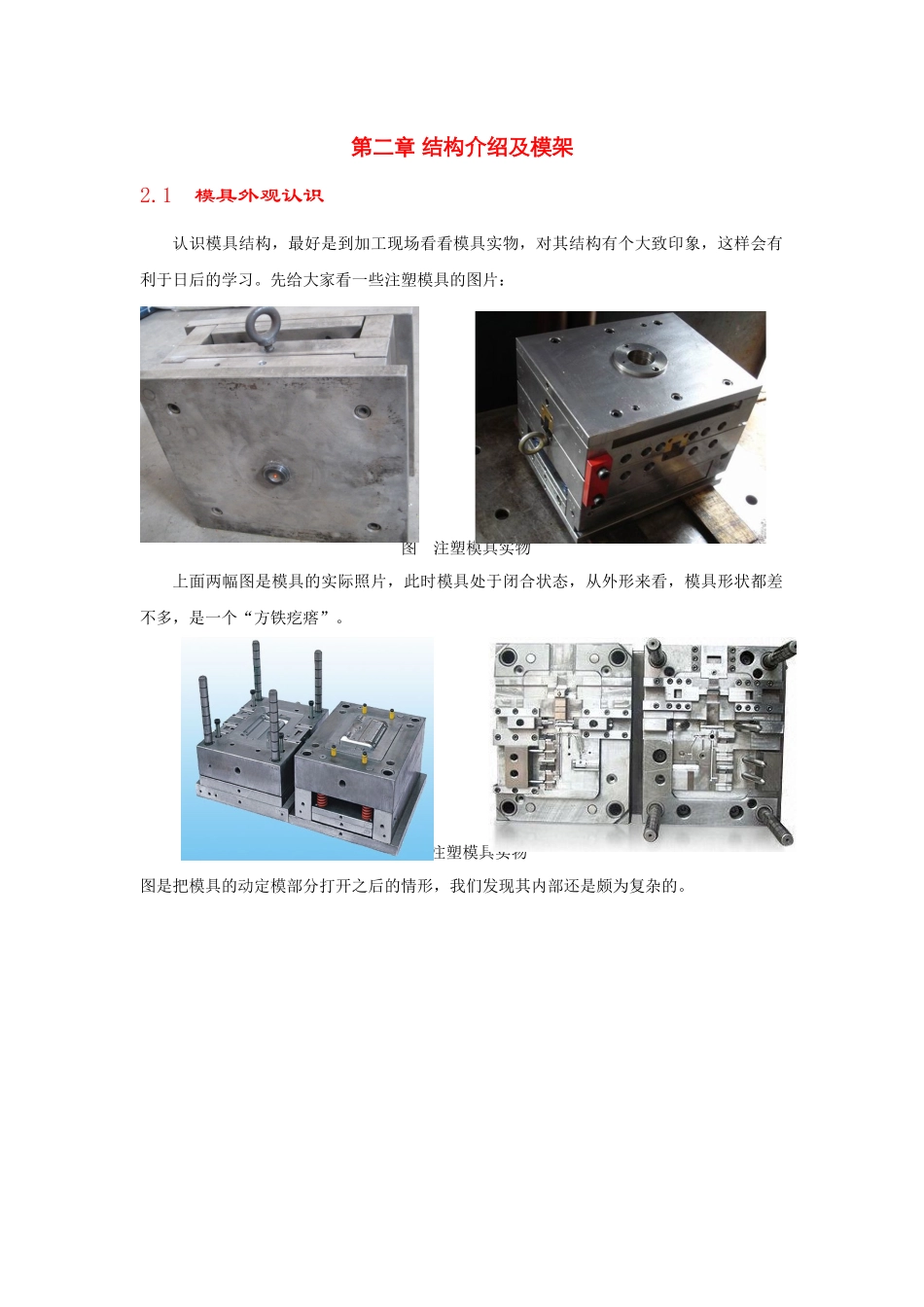

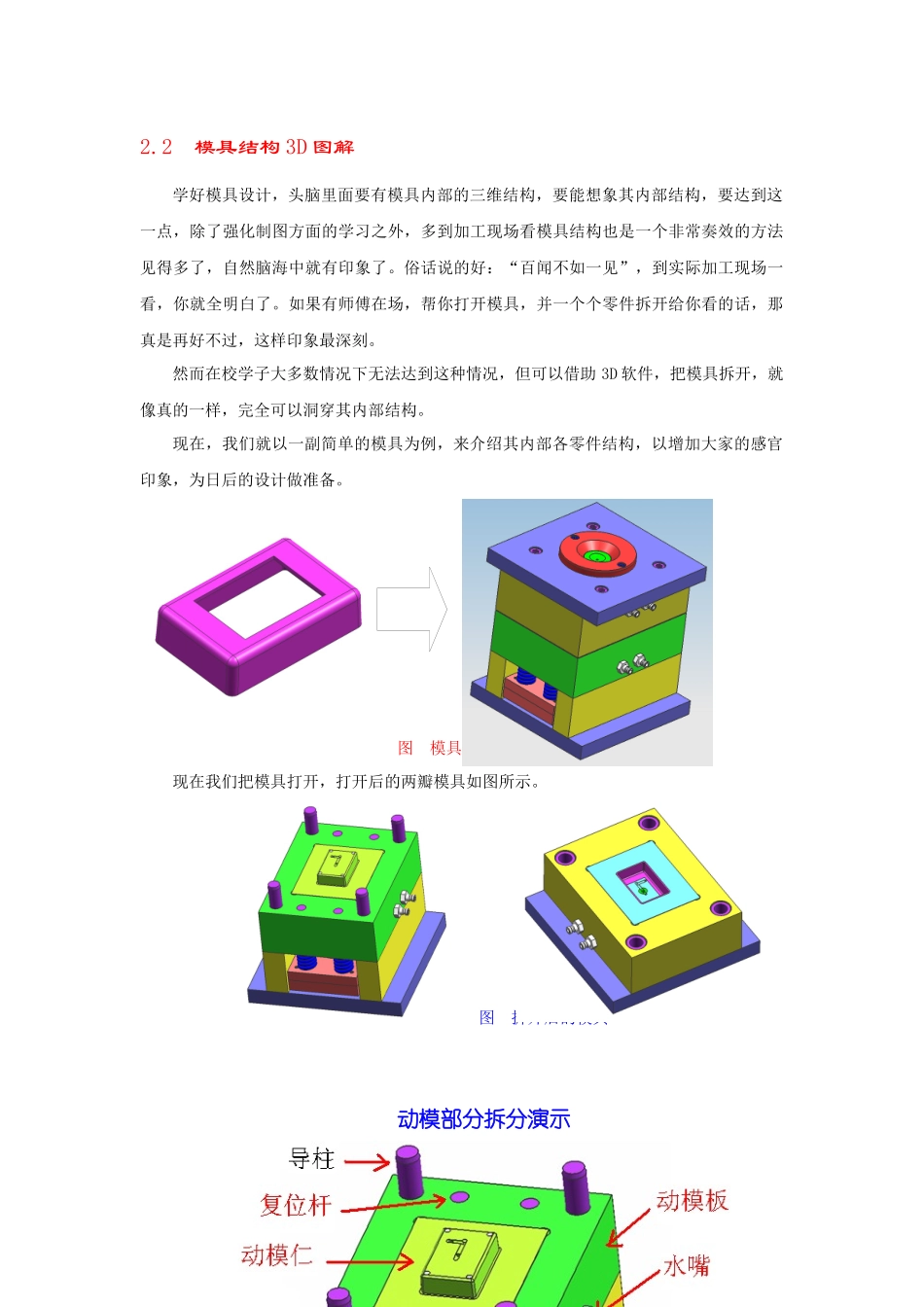

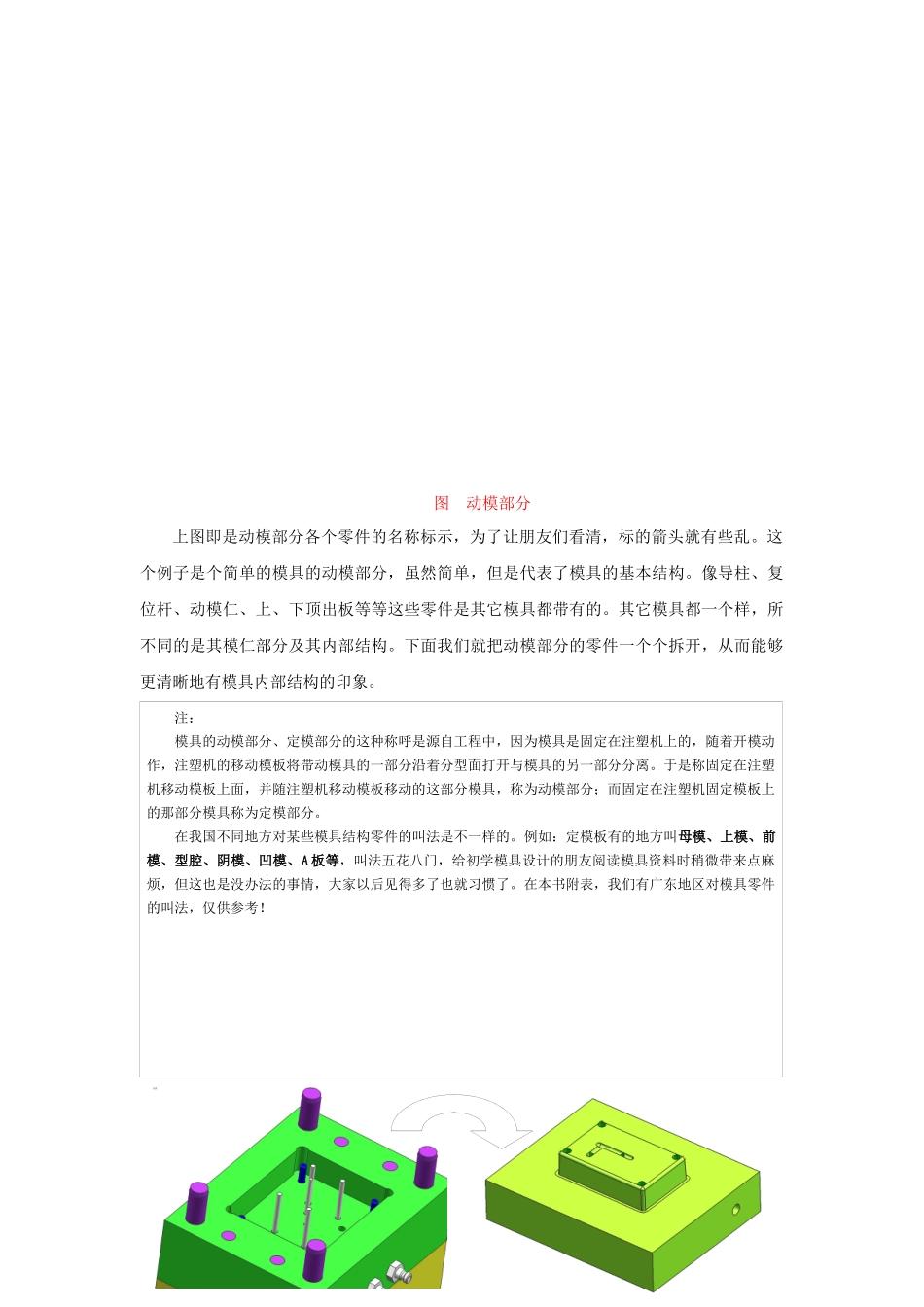

第二章 结构介绍及模架2.1 模具外观认识认识模具结构,最好是到加工现场看看模具实物,对其结构有个大致印象,这样会有利于日后的学习。先给大家看一些注塑模具的图片: 图 注塑模具实物上面两幅图是模具的实际照片,此时模具处于闭合状态,从外形来看,模具形状都差不多,是一个“方铁疙瘩”。图 注塑模具实物图是把模具的动定模部分打开之后的情形,我们发现其内部还是颇为复杂的。2.2 模具结构 3D 图解学好模具设计,头脑里面要有模具内部的三维结构,要能想象其内部结构,要达到这一点,除了强化制图方面的学习之外,多到加工现场看模具结构也是一个非常奏效的方法见得多了,自然脑海中就有印象了。俗话说的好:“百闻不如一见”,到实际加工现场一看,你就全明白了。如果有师傅在场,帮你打开模具,并一个个零件拆开给你看的话,那真是再好不过,这样印象最深刻。然而在校学子大多数情况下无法达到这种情况,但可以借助 3D 软件,把模具拆开,就像真的一样,完全可以洞穿其内部结构。现在,我们就以一副简单的模具为例,来介绍其内部各零件结构,以增加大家的感官印象,为日后的设计做准备。图 模具三维结构现在我们把模具打开,打开后的两瓣模具如图所示。动模部分 定模部分图 拆开后的模具动模部分拆分演示图 动模部分上图即是动模部分各个零件的名称标示,为了让朋友们看清,标的箭头就有些乱。这个例子是个简单的模具的动模部分,虽然简单,但是代表了模具的基本结构。像导柱、复位杆、动模仁、上、下顶出板等等这些零件是其它模具都带有的。其它模具都一个样,所不同的是其模仁部分及其内部结构。下面我们就把动模部分的零件一个个拆开,从而能够更清晰地有模具内部结构的印象。首先我们把动模仁拆开,即从动模部分拿出来,如图所示。注:模具的动模部分、定模部分的这种称呼是源自工程中,因为模具是固定在注塑机上的,随着开模动作,注塑机的移动模板将带动模具的一部分沿着分型面打开与模具的另一部分分离。于是称固定在注塑机移动模板上面,并随注塑机移动模板移动的这部分模具,称为动模部分;而固定在注塑机固定模板上的那部分模具称为定模部分。在我国不同地方对某些模具结构零件的叫法是不一样的。例如:定模板有的地方叫母模、上模、前模、型腔、阴模、凹模、A 板等,叫法五花八门,给初学模具设计的朋友阅读模具资料时稍微带来点麻烦,但这也是没办法的事情,大家以后见得多了也就习惯了。在本书附表,我们有广...
