某中学迁建工程模板施工设计方案VIP免费

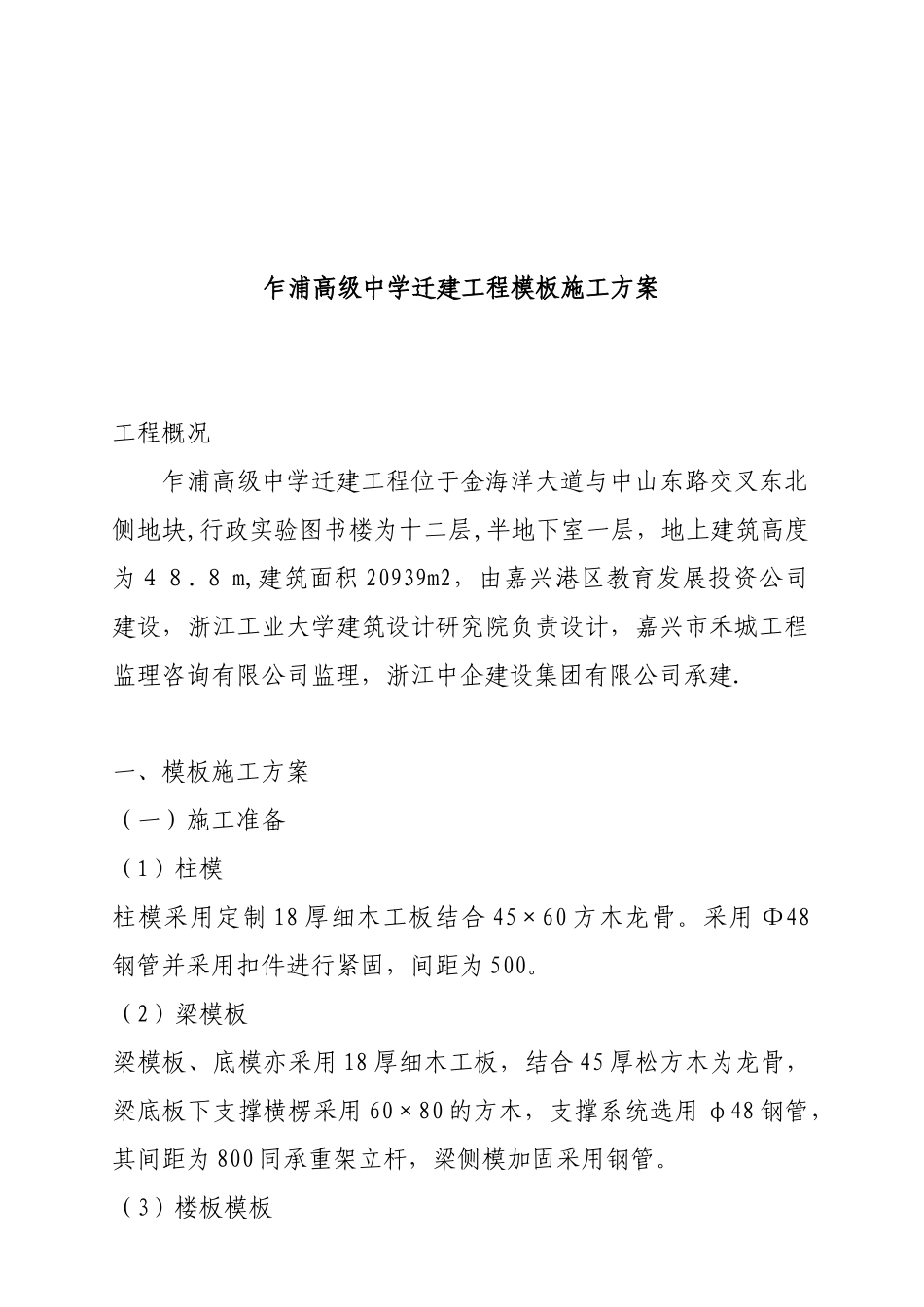

某中学迁建工程模板施工设计方案_第1页
1/20

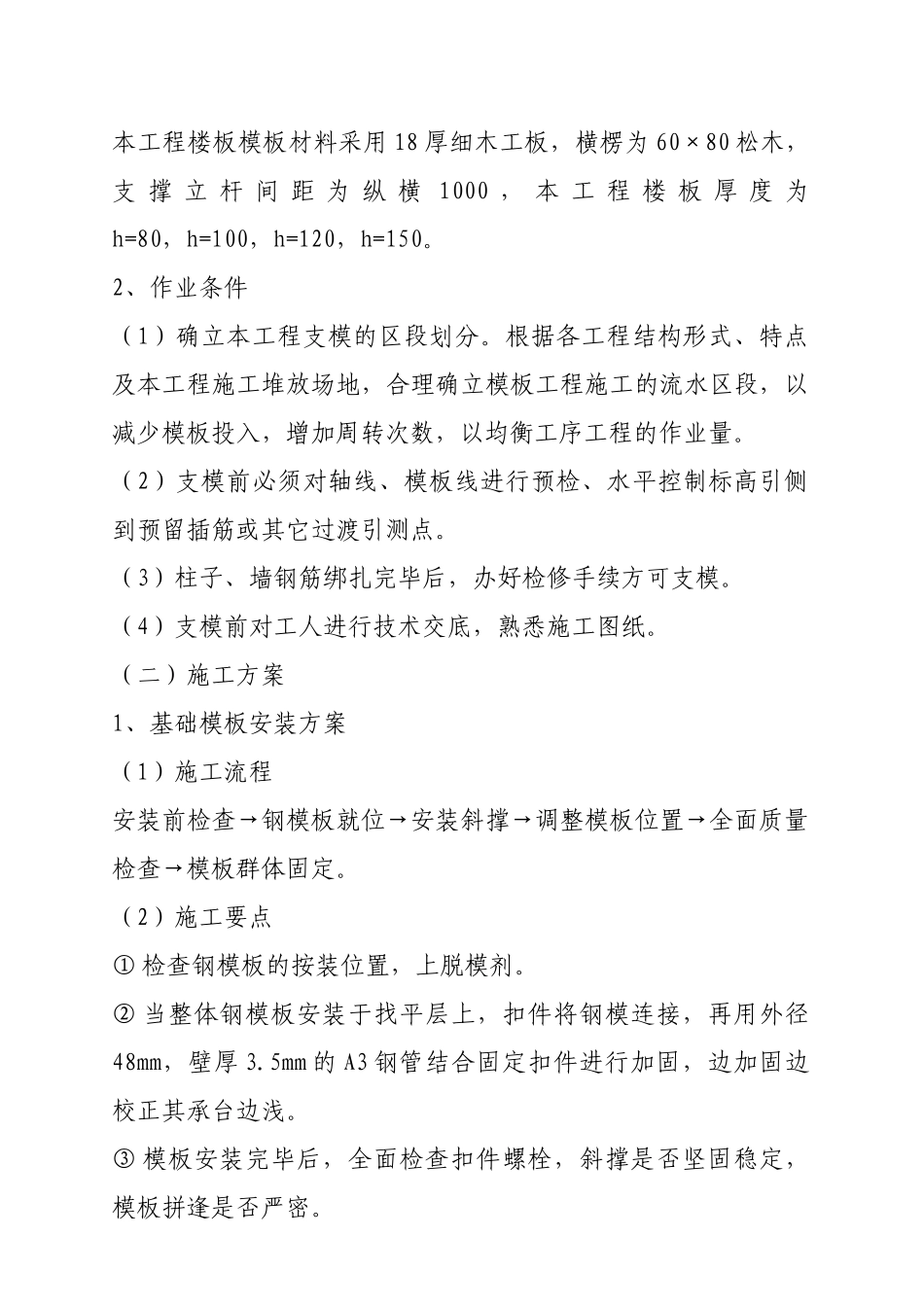

某中学迁建工程模板施工设计方案_第2页
2/20

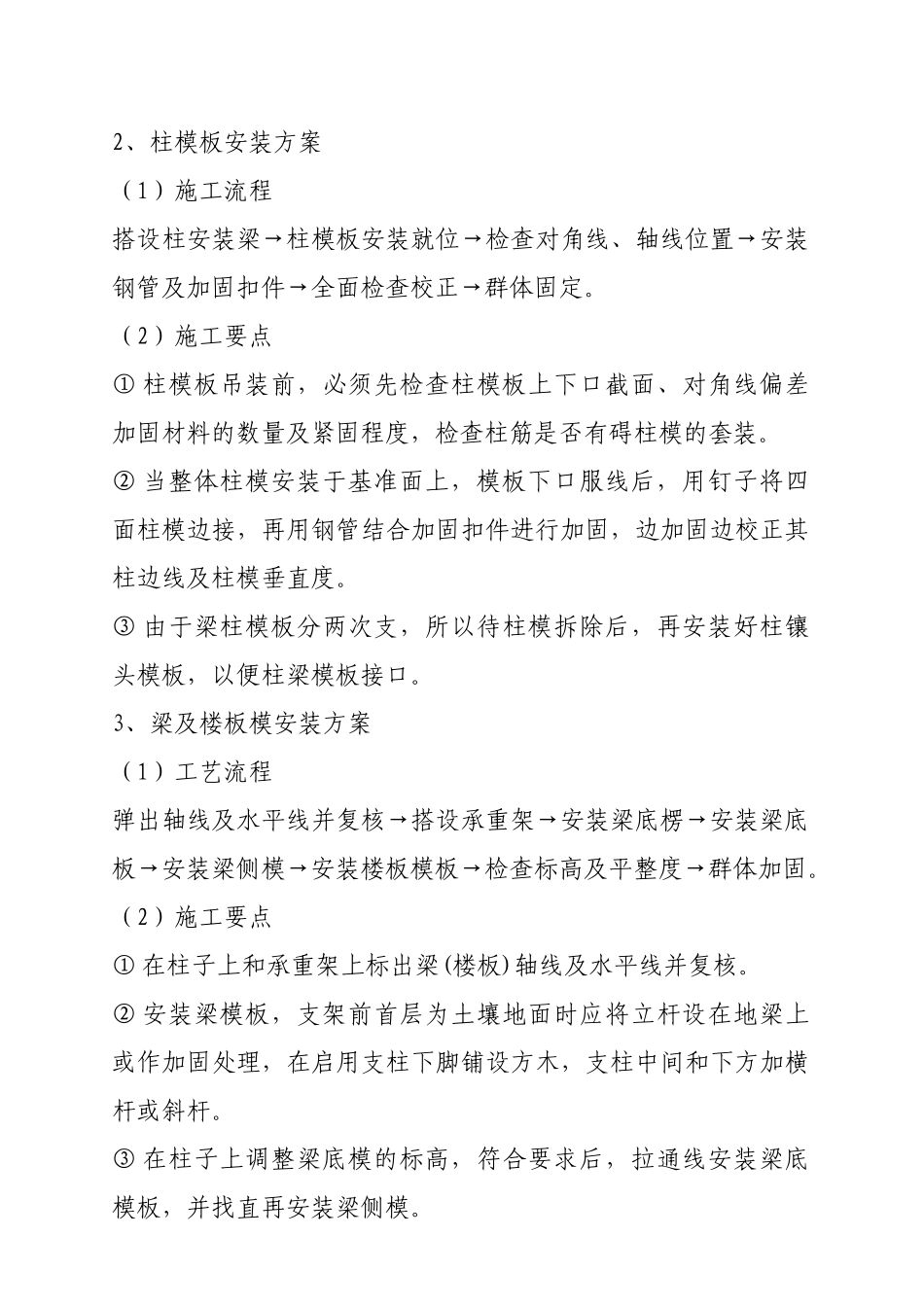

某中学迁建工程模板施工设计方案_第3页
3/20
乍浦高级中学迁建工程模板施工方案工程概况乍浦高级中学迁建工程位于金海洋大道与中山东路交叉东北侧地块,行政实验图书楼为十二层,半地下室一层,地上建筑高度为48.8 m,建筑面积 20939m2,由嘉兴港区教育发展投资公司建设,浙江工业大学建筑设计研究院负责设计,嘉兴市禾城工程监理咨询有限公司监理,浙江中企建设集团有限公司承建.一、模板施工方案(一)施工准备(1)柱模柱模采用定制 18 厚细木工板结合 45×60 方木龙骨。采用 Φ48钢管并采用扣件进行紧固,间距为 500。(2)梁模板梁模板、底模亦采用 18 厚细木工板,结合 45 厚松方木为龙骨,梁底板下支撑横楞采用 60×80 的方木,支撑系统选用 φ48 钢管,其间距为 800 同承重架立杆,梁侧模加固采用钢管。(3)楼板模板本工程楼板模板材料采用 18 厚细木工板,横楞为 60×80 松木,支 撑 立 杆 间 距 为 纵 横 1000 , 本 工 程 楼 板 厚 度 为h=80,h=100,h=120,h=150。2、作业条件(1)确立本工程支模的区段划分。根据各工程结构形式、特点及本工程施工堆放场地,合理确立模板工程施工的流水区段,以减少模板投入,增加周转次数,以均衡工序工程的作业量。(2)支模前必须对轴线、模板线进行预检、水平控制标高引侧到预留插筋或其它过渡引测点。(3)柱子、墙钢筋绑扎完毕后,办好检修手续方可支模。(4)支模前对工人进行技术交底,熟悉施工图纸。(二)施工方案1、基础模板安装方案(1)施工流程安装前检查→钢模板就位→安装斜撑→调整模板位置→全面质量检查→模板群体固定。(2)施工要点① 检查钢模板的按装位置,上脱模剂。② 当整体钢模板安装于找平层上,扣件将钢模连接,再用外径48mm,壁厚 3.5mm 的 A3 钢管结合固定扣件进行加固,边加固边校正其承台边浅。③ 模板安装完毕后,全面检查扣件螺栓,斜撑是否坚固稳定,模板拼逢是否严密。2、柱模板安装方案(1)施工流程搭设柱安装梁→柱模板安装就位→检查对角线、轴线位置→安装钢管及加固扣件→全面检查校正→群体固定。(2)施工要点① 柱模板吊装前,必须先检查柱模板上下口截面、对角线偏差加固材料的数量及紧固程度,检查柱筋是否有碍柱模的套装。② 当整体柱模安装于基准面上,模板下口服线后,用钉子将四面柱模边接,再用钢管结合加固扣件进行加固,边加固边校正其柱边线及柱模垂直度。③ 由于梁柱模板分两次支,所以待柱模拆除后,再安装好柱镶头模板,以便...
