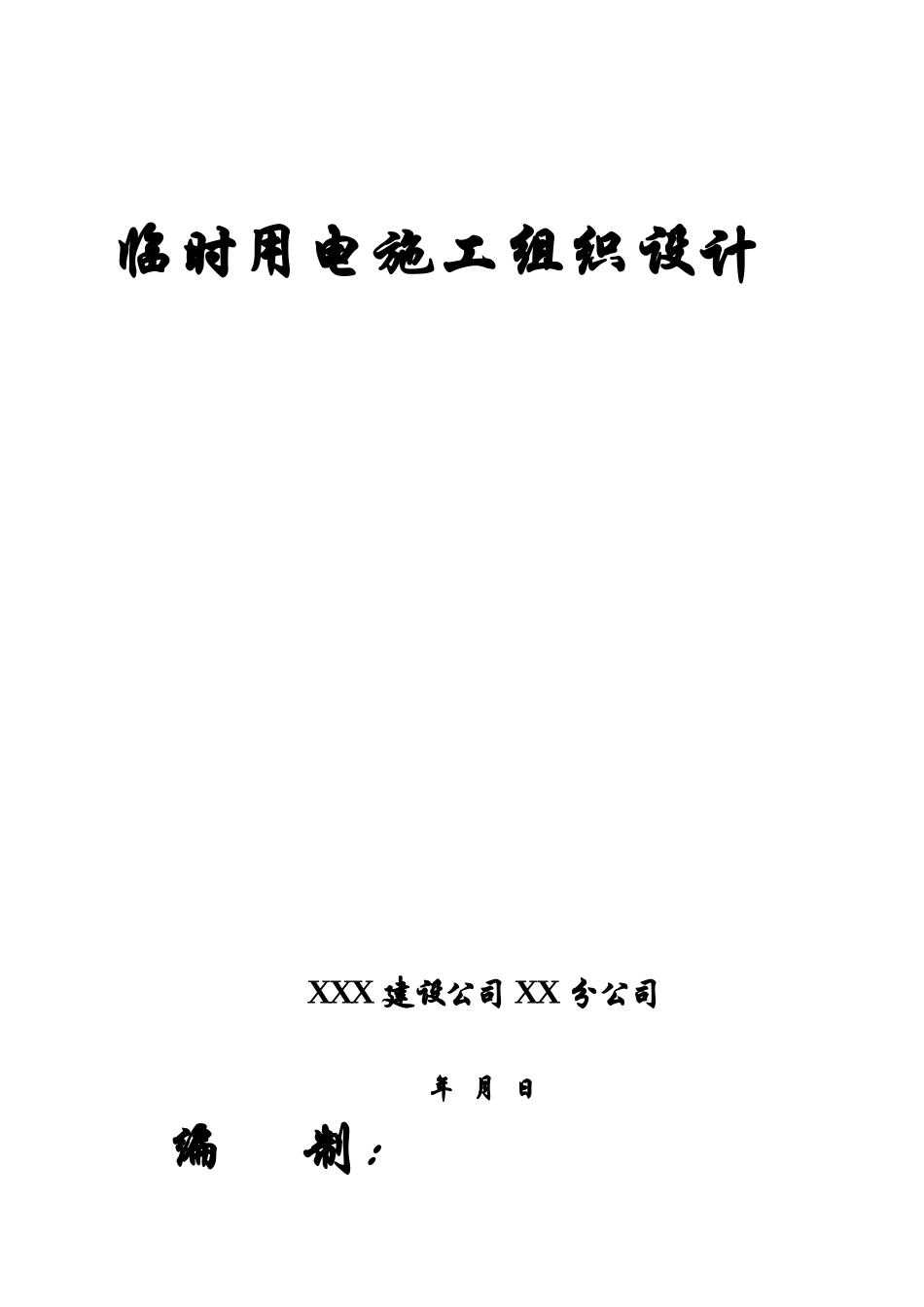

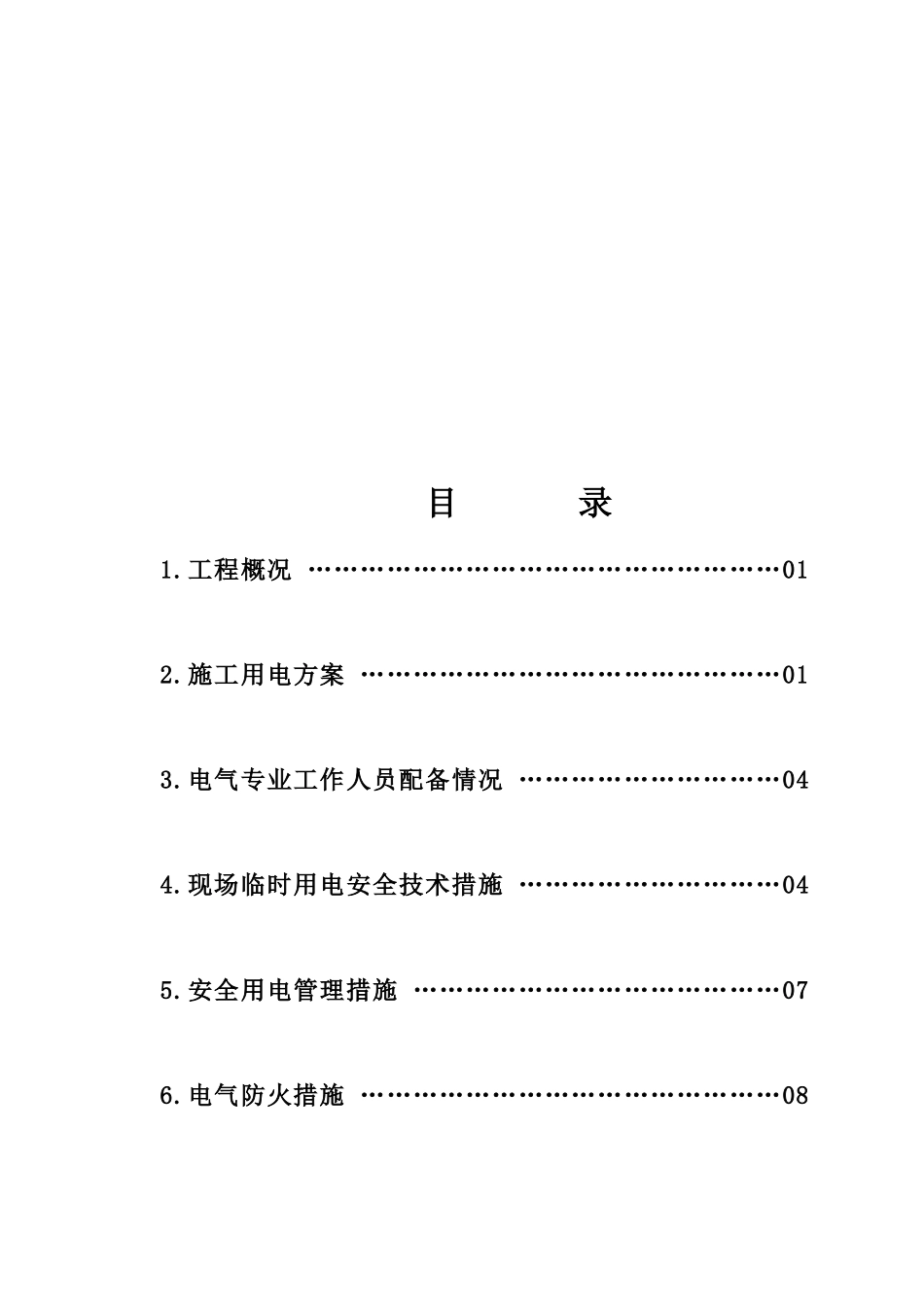

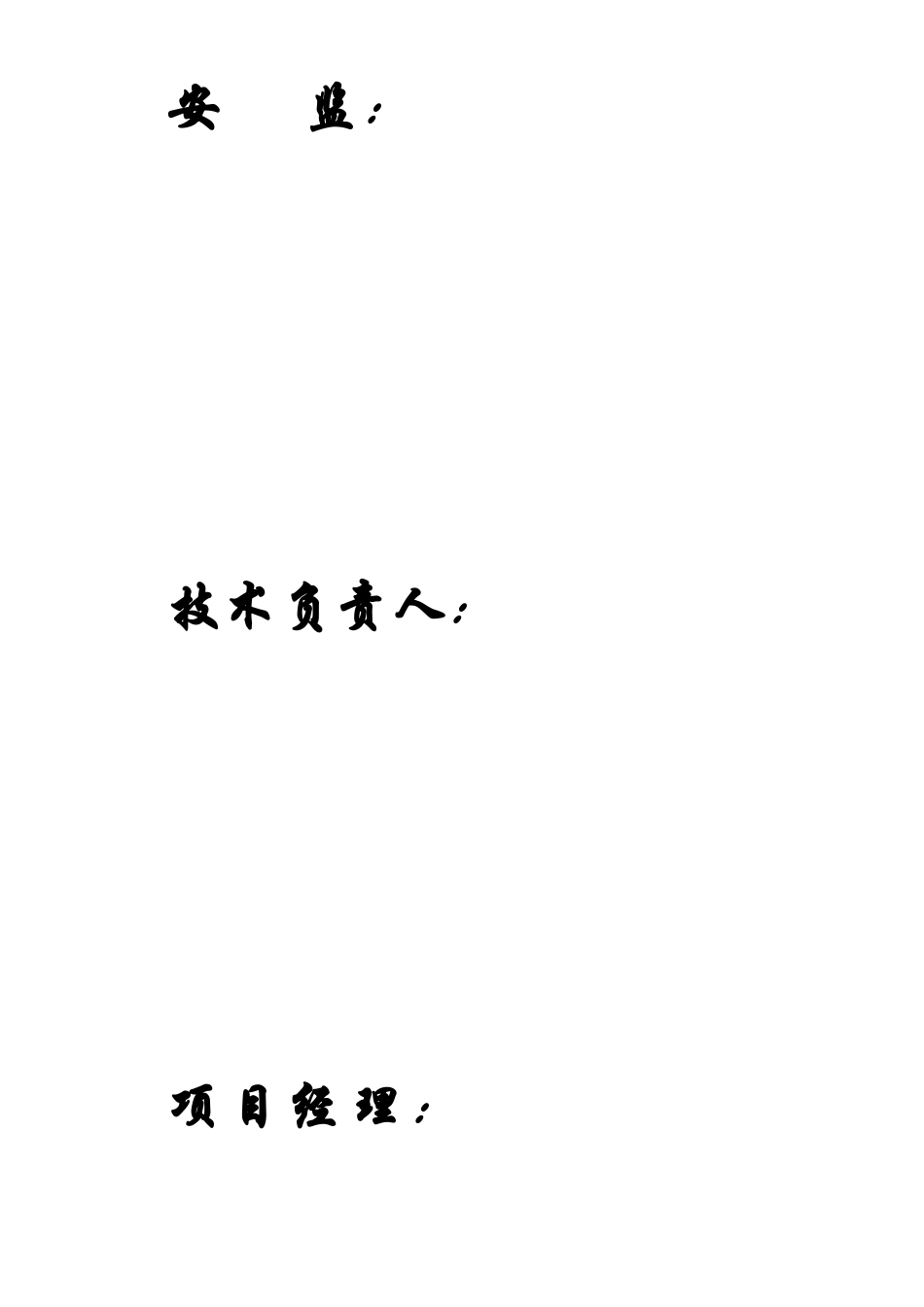

临时用电施工组织设计 XXX 建设公司 XX 分公司年 月 日编 制：安 监：技术负责人：项目经理：目 录1.工程概况 ………………………………………………012.施工用电方案 …………………………………………013.电气专业工作人员配备情况 …………………………044.现场临时用电安全技术措施 …………………………045.安全用电管理措施 ……………………………………076.电气防火措施 …………………………………………081.工程概况：2.施工用电方案：2.1 主要施工用电负荷统计：2.1.1 接至 1＃箱变（西路）1、QTZ63 塔吊 1 座 39.5KW2、QTZ80 塔吊 1 座 43KW2、电 焊 机 2 台 48KW3、电渣压力焊机 2 台 72KW4、圆 盘 锯 2 台 6KW5、钢筋弯曲机 1 台 3KW6、钢筋切断机 1 台 3KW7、搅拌机 1 台 5KW8、木工多用机床 1 台 3KW9、办公及现场照明 30KW10、插入式振动器 3 台 3.3KW 合 计 261KW2.1.2 接至 2＃箱变（东路）1、FO23B 塔吊 1 座 64KW2、钢筋弯曲机 2 台 6KW3、钢筋切断机 2 台 6KW4、钢筋调直机 2 台 15KW5、电渣压力焊机 2 台 72KW6、电 焊 机 2 台 48KW7、无齿锯 3 台 9KW8、蛙式打夯机 5 台 15KW9、现场照明 25KW 合 计 260KW2.2 施工主电缆选择：参考《建筑施工计算手册》计算⑴ 用电量计算： P=1.24K1∑PC 计算用电量取 75% K1=0.7P=1.24×0.7×75%×261 =169.911KW⑵ 配电导线截面计算：线路上的电流：Il=1000×P÷( 1.73×Ul×cosψ) Ul==380v cosψ=0.75Il=1000×169.911÷(1.73×380×0.75) =344.61A⑶ 配电导线选择：根据《常用配电导线持续允许电流表》查得：选用 95mm2BX 型铜芯橡皮线，持续允许电流为 345A﹥344.61A，满足要求。2.3 布线方案：施工用电接自建设单位所提供的 1＃、2＃箱变低压配电柜。在拟建 2＃地下车库的东西两侧，在施工现场北侧和西侧分别建一施工用配电室，配电室内安 装 一 台 施 工 用 总 配 电 箱 ， 箱 内 设 一 个 600A 的 空 气 开 关 ， 敷 设 一 根3×95+2×35mm2的五芯橡套电缆，将电源由低压配电柜引入配电室内，施工现场各部位用电，均由该配电箱引出，现场用电采用三级配电两级保护。临时供电系统示意图如下：施工现场北侧临时供电系统总配电箱钢筋加工二区二级配电交流电焊机开关箱切断机动力开关箱弯曲机动力开关箱交流电焊机开关箱电焊机动力开关...
