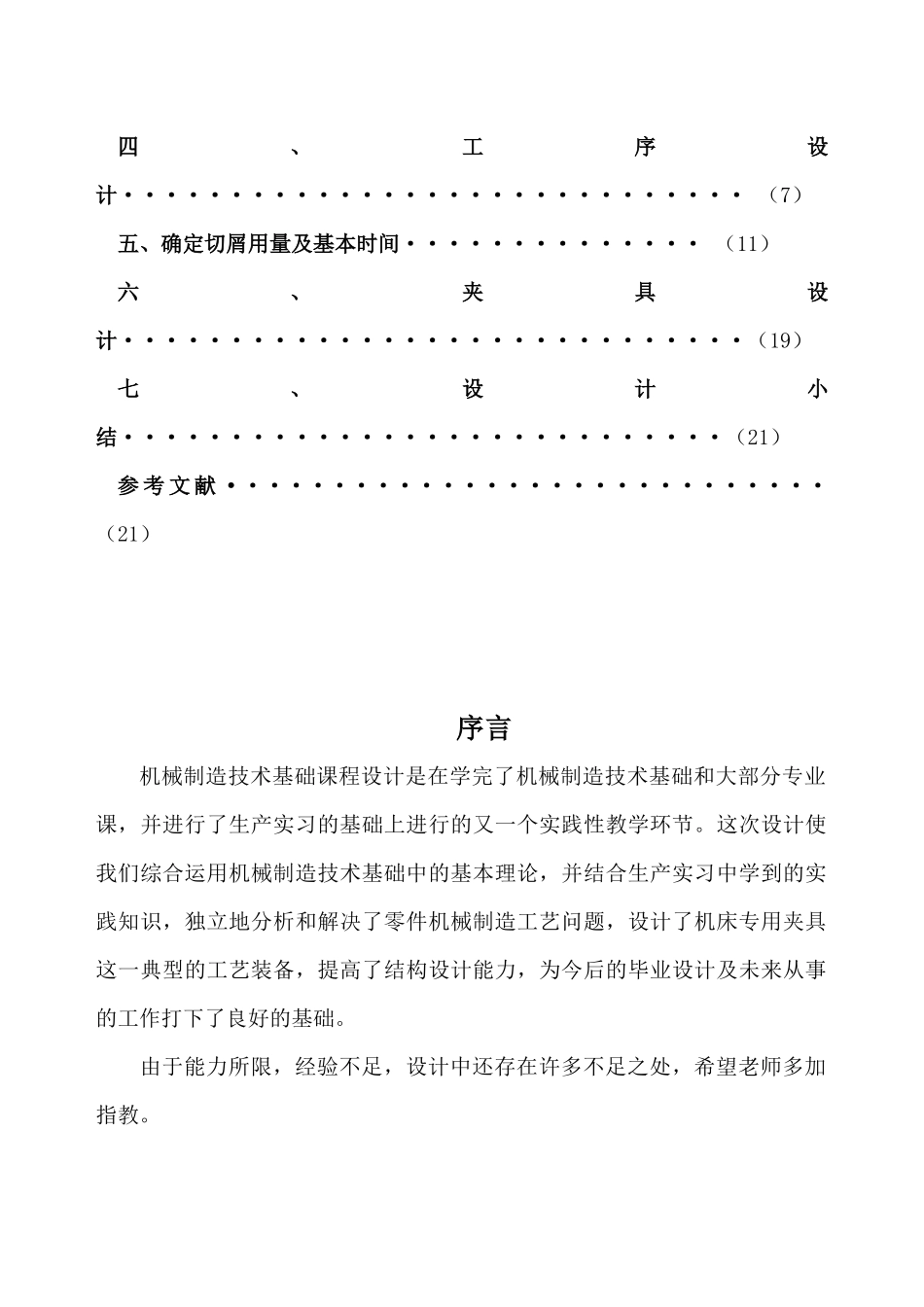

机械制造技术基础课程设计说明书设计题目：设计“CA6140 车床法兰盘”零件的机械加工工艺规则及工艺装备设计者班级学号指导老师：2011 年 7 月 8 日目录序言 ··········································（3）一、 零件的工艺分析及生产类型的确定···········（3）（一）零件的工艺分析··························（3）（二）零件的生产类型··························（4）二、选择毛坯，确定毛坯尺寸，设计毛坯图····· （4）（一）确定毛坯的制造形式·······················（4）（二）确定机械加工余量，确定毛坯尺寸和公差·····（4）（三）确定毛坯尺寸·····························（4）(四) 确定毛坯尺寸公差······（5）(五) 设计毛坯图·······················（5）三、选择加工方法，制定工艺路线·············（6）（一）定位基准的选择·······················（6）（二）零件表面加工方法的选择··············（6）四、工序设计····························· （7）五、确定切屑用量及基本时间·············· （11）六、夹具设计·····························（19）七、设计小结····························（21）参 考 文 献 ···························· （21）序言机械制造技术基础课程设计是在学完了机械制造技术基础和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。这次设计使我们综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来从事的工作打下了良好的基础。由于能力所限，经验不足，设计中还存在许多不足之处，希望老师多加指教。一、零件的工艺分析及生产类型的确定（一）零件的工艺分析该零件对表面粗糙度值的要求比较高，粗糙度为 0.4 的表面有 Φ100 外圆，Φ100 右端面，左 Φ45 外圆，Φ90 外圆，Φ90 左端...
