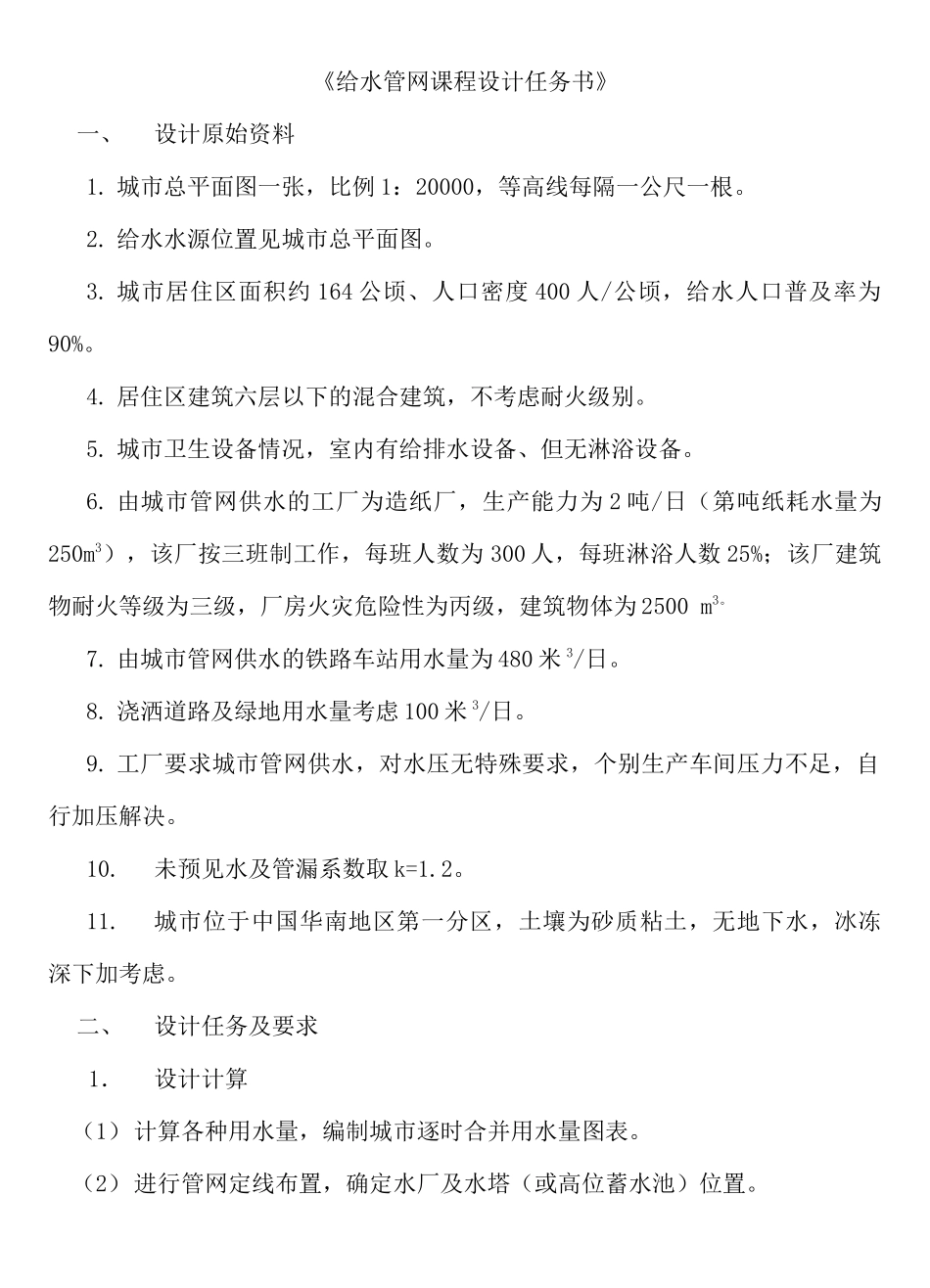

《给水管网课程设计任务书》一、设计原始资料1. 城市总平面图一张，比例 1：20000，等高线每隔一公尺一根。2. 给水水源位置见城市总平面图。3. 城市居住区面积约 164 公顷、人口密度 400 人/公顷，给水人口普及率为90%。4. 居住区建筑六层以下的混合建筑，不考虑耐火级别。5. 城市卫生设备情况，室内有给排水设备、但无淋浴设备。6. 由城市管网供水的工厂为造纸厂，生产能力为 2 吨/日（第吨纸耗水量为250m3），该厂按三班制工作，每班人数为 300 人，每班淋浴人数 25%；该厂建筑物耐火等级为三级，厂房火灾危险性为丙级，建筑物体为 2500 m3。7. 由城市管网供水的铁路车站用水量为 480 米 3/日。8. 浇洒道路及绿地用水量考虑 100 米 3/日。9. 工厂要求城市管网供水，对水压无特殊要求，个别生产车间压力不足，自行加压解决。10.未预见水及管漏系数取 k=1.2。11.城市位于中国华南地区第一分区，土壤为砂质粘土，无地下水，冰冻深下加考虑。二、设计任务及要求1．设计计算（1）计算各种用水量，编制城市逐时合并用水量图表。（2）进行管网定线布置，确定水厂及水塔（或高位蓄水池）位置。（3）拟定水泵工作制度，确定计算管网的几种情况，进行管网计算。（4）决定水塔高度和二泵站扬程。（5）计算管网各节点的自由水头。2．编写设计计算说明书一份。 说明书内容包括：设计的原始资料和设计任务、各项设计与计算以及设计过程中的体会等。说明书要求，计算正确，说理清楚，简明扼要，文字通顺，篇幅15 页左右。3．绘制下列设计图各一张城市给水管网平面布置图/干管剖面图/管网等水压线图以上三张图纸，给绘制完备后附在说明书后，装订成册上交定成绩。 《给水管网课程设计》指导书 在城市与工业企业给水工程中，给水管网在整个工程总投资中占有很大比重，一般约为 50—80%，因此给水管网设计的正确与否，不仅关系到供水安全，也直接影响到给水工程的造价。进行给水管网设计的目的是使同学们正确掌握给水管网设计的步骤和方法，学会应用所学的理论、公式、标准、规范等来解决工程中的实际问题，从而培养同学独立工作能力。 任务书中所给资料有不够详尽的地方，应根据已有的数据或其他经验数据作合理假定来解决，同学们在进行给水管网设计过程中，可参考下列指导进行工作。（二）用水量计算1．城市居民生活用水量（1）确定城市计划人口数及给水人口数 根据城市居住区的面积及人口密度可确定计划人口数，再由计划人口...
