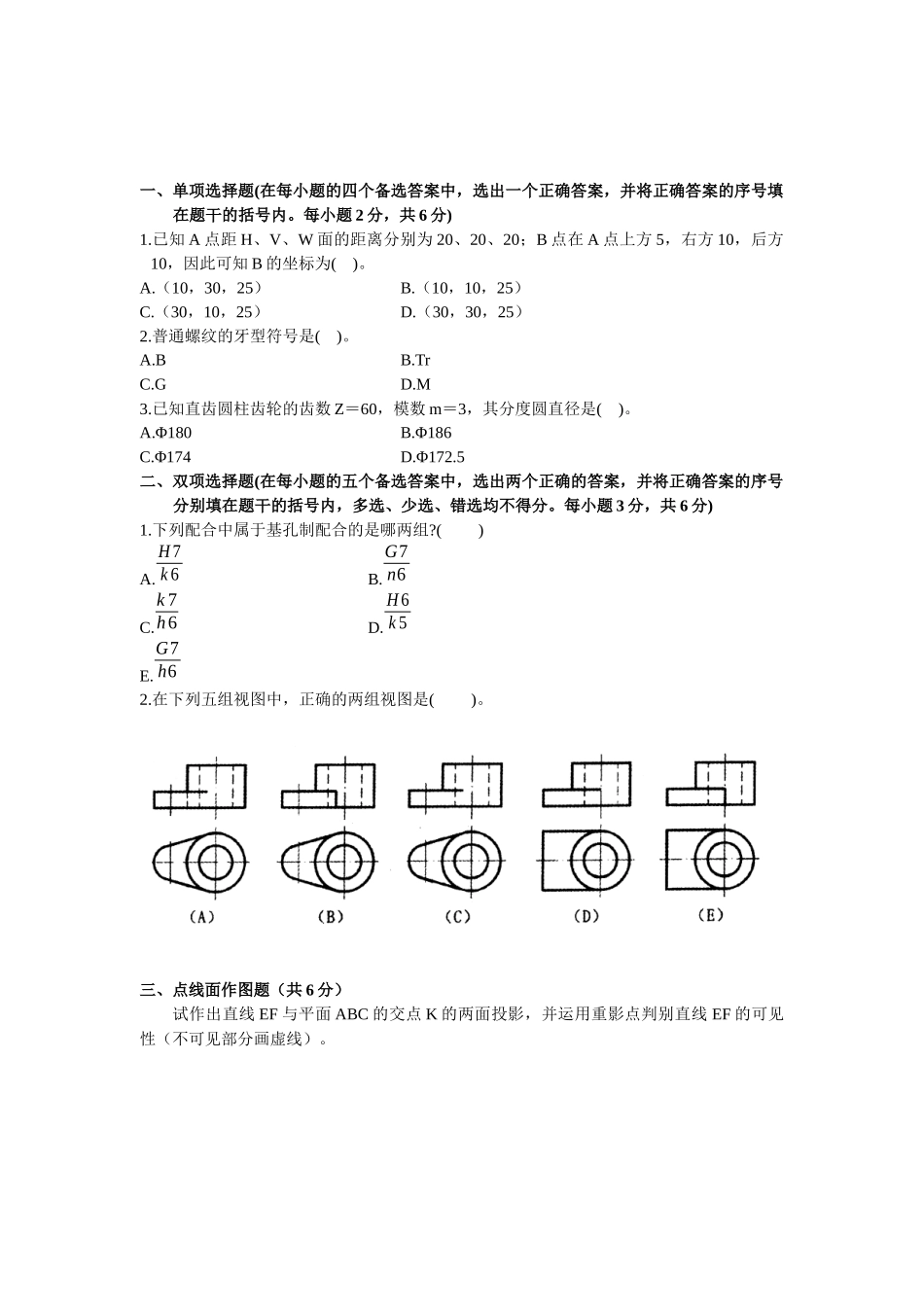

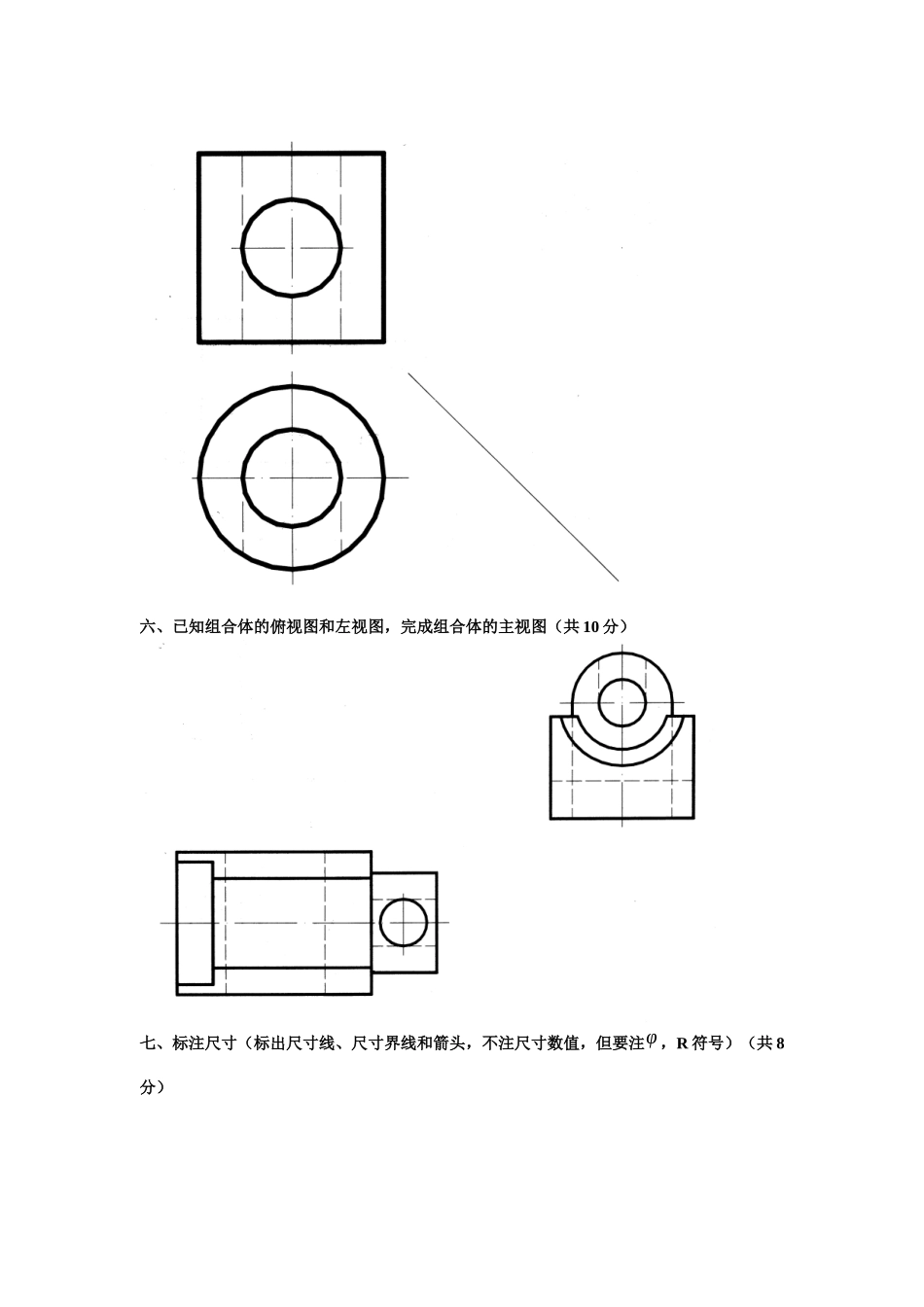

一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题 2 分，共 6 分)1.已知 A 点距 H、V、W 面的距离分别为 20、20、20；B 点在 A 点上方 5，右方 10，后方10，因此可知 B 的坐标为( )。A.（10，30，25）B.（10，10，25）C.（30，10，25）D.（30，30，25）2.普通螺纹的牙型符号是( )。A.BB.TrC.GD.M3.已知直齿圆柱齿轮的齿数 Z＝60，模数 m＝3，其分度圆直径是( )。A.Φ180B.Φ186C.Φ174D.Φ172.5二、双项选择题(在每小题的五个备选答案中，选出两个正确的答案，并将正确答案的序号分别填在题干的括号内，多选、少选、错选均不得分。每小题 3 分，共 6 分)1.下列配合中属于基孔制配合的是哪两组?( )A.H7k 6B.G7n6C.k 7h6D.H6k 5E.G7h62.在下列五组视图中，正确的两组视图是( )。三、点线面作图题（共 6 分）试作出直线 EF 与平面 ABC 的交点 K 的两面投影，并运用重影点判别直线 EF 的可见性（不可见部分画虚线）。四、截交线作图题（共 8 分）求作圆柱被截切后的水平及侧面投影。五、相贯线作图题（共 8 分）已知正面和水平投影，完成侧面投影。（保留作图线）六、已知组合体的俯视图和左视图，完成组合体的主视图（共 10 分）七、标注尺寸（标出尺寸线、尺寸界线和箭头，不注尺寸数值，但要注φ ，R 符号）（共 8分）八、表达方法（共 10 分）已知主视图和俯视图，将左视图画成 A－A 全剖视图。九、补全沉头螺钉连接装配图中所缺的线（共 8 分）十、读装配图（见本试卷第 9 页），并拆画零件图（本大题共两小题，其中第 1 小题 18 分，第 2 小题 2 分，共 20 分）节流阀工作原理：该节流阀通过旋转手轮 8，由于阀杆 4 上螺纹 M14×1 的作用，使阀杆上下运动，从而控制通过阀体 1 的液体的流量大小。1.看懂节流阀装配图，根据装配图拆画零件 3 阀盖的零件图，大小按 11∶ 由装配图中量取，不注写尺寸、技术要求和标题栏。2.根据装配图内容填空：（1）该节流阀有_______种零件组成；（2）阀盖 3 和阀体 1 是由_______连接的。十一、计算机绘图题（本大题共 3 小题，第 1 小题 2 分，第 2 小题 4 分，第 3 小题 4 分，共10 分）1.填空（命令名可以写中文或英文，每空 1 分，共 2 分）（1）AutoCAD R14 中有很多复制命令，其中只能复制单个实体的是_______命令。（2）AutoCAD R14 ...
