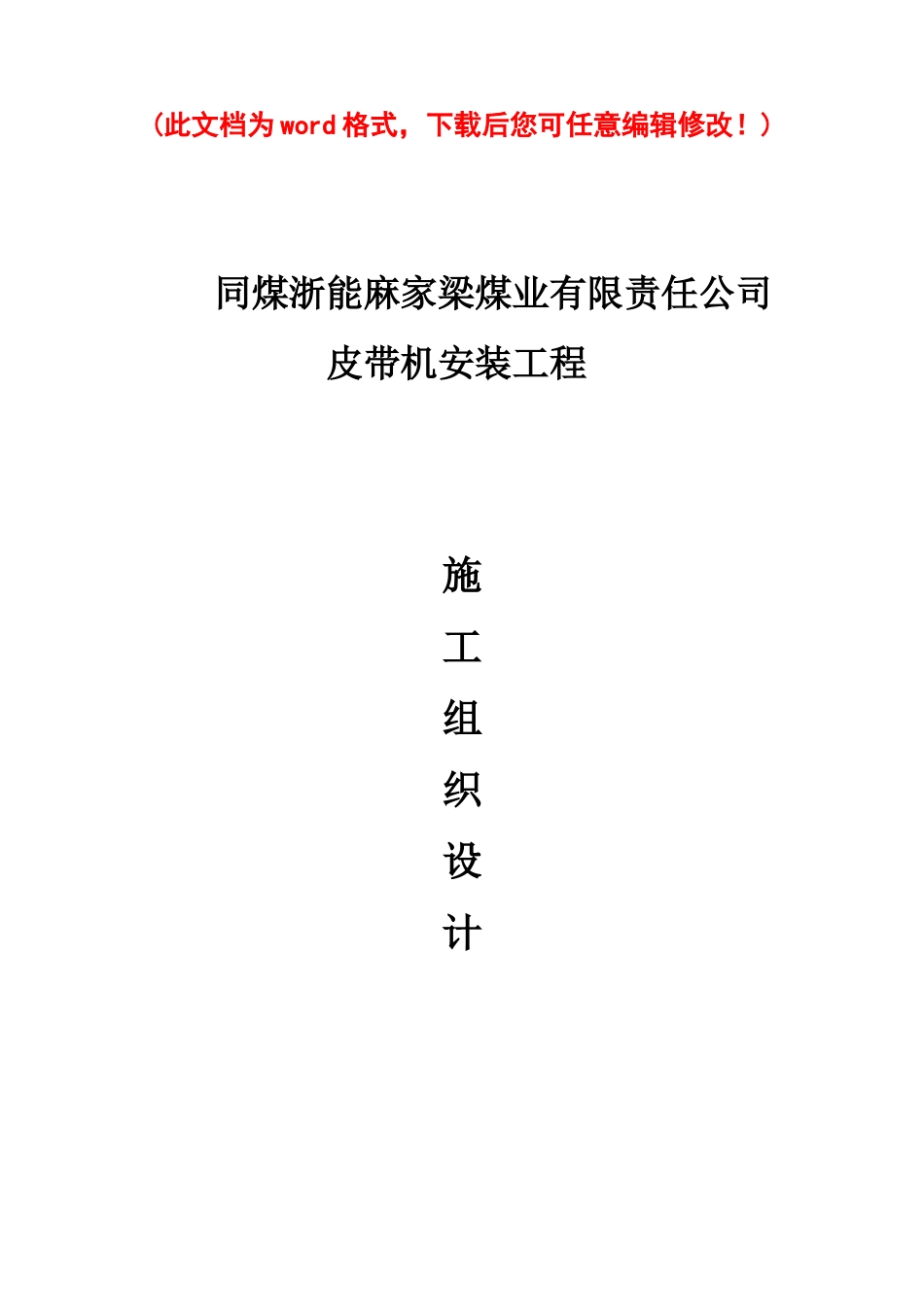

(此文档为 word 格式，下载后您可任意编辑修改！) 同煤浙能麻家梁煤业有限责任公司 皮带机安装工程施工组织设计平 煤 神 马 建 工 集 团 有 限 公 司二 O 一五年四月二十一日目 录一、 概述二、 施工准备三、 施工工序四、 施工方法五、 劳动组织及工期安排六、 安装质量标准七、 工期保证措施八、 工程质量保证措施九、 安全保证措施十、 文明施工及环境保护十一、 主要施工设备、机具、材料一览表十二、 三个保证体系同煤浙能麻家梁煤业有限责任公司 皮带机安装工程一、概述（一）工程概况麻家梁井田位于山西省朔州市的南部，隶属朔州市管辖。根据矿方生产需要，对五采区皮带机安装工程设备安装工程进行招标，皮带机共计分为 5 部皮带机安装，安装长度为 6000m，皮带机宽度为1600mm。（二）、主要工程量（一）五采区 1#联络巷皮带机安装 五采区 1#联络巷皮带机输送长度共计 537.85m，输送能力3000t，倾角 2.3 度，带速 4ms,带宽 1600mm，皮带采用阻燃型防纵撕钢丝绳芯胶带，胶带采用硫化方式接头，具体工程量如下: 安装驱动电机 YB-630M1-4 1 台，电压等级 10000V，功率800KW，安装配套减速器 MLSPSF110 1 台，安装耦合器 VTC6500TPKL 1 台，安装制动器 BYWZ 1 台，安装高低速联轴器 3 台，安装逆止器1095NRT 1 台，安装卷带装置 1 套，安装张紧装置 ZYJ-500 1 套（包含电控），安装阻燃型防纵撕钢丝绳芯胶带 1120 米，安装机尾架（含滚筒）、卸载架（含滚筒）、传动架（含滚筒）、改向架（含滚筒）各 1 套，安装拉紧小车 1 个，安装头部检修平台 1 套，导料槽 1 套，安装皮带中间部分：特殊 H 架、标准 H 架、各种托辊、中间架、上托架等。电控保护装置配置如下:1KJ50-X-D矿用隔爆兼本安型显示器1台2KJF21控制器(双路）1台3KCC1D_智能 IO 接口1台4KCC1D智能 IO 接口(含速度接口)1台5KPG3C拉线急停开关2台6KTK1H扩音电话3台7KTK1I智能电话1台8KGE9A跑偏开关4台9KGU3B堆煤开关1台10KGS2速度传感器1台11KGV1烟雾传感器1台12KPJ1B纵撕传感器1台13KXJ127电磁阀控制器1台14DFB-205洒水电磁阀1台15PE2160B.15LINIE 卡1件16PE2350LINIE 电源2件176*0.5六芯电缆(LINIE)540米18电源127V12V 1.5A1台19BN4120电缆连接器1件20KFD1线路终端2台21PE3420速度接口1台22WB141电流互感器1台23KJA101信号耦合器（装在 KTK1I上）1台24100M七芯电缆（含 BN 插头）5条2510m...
