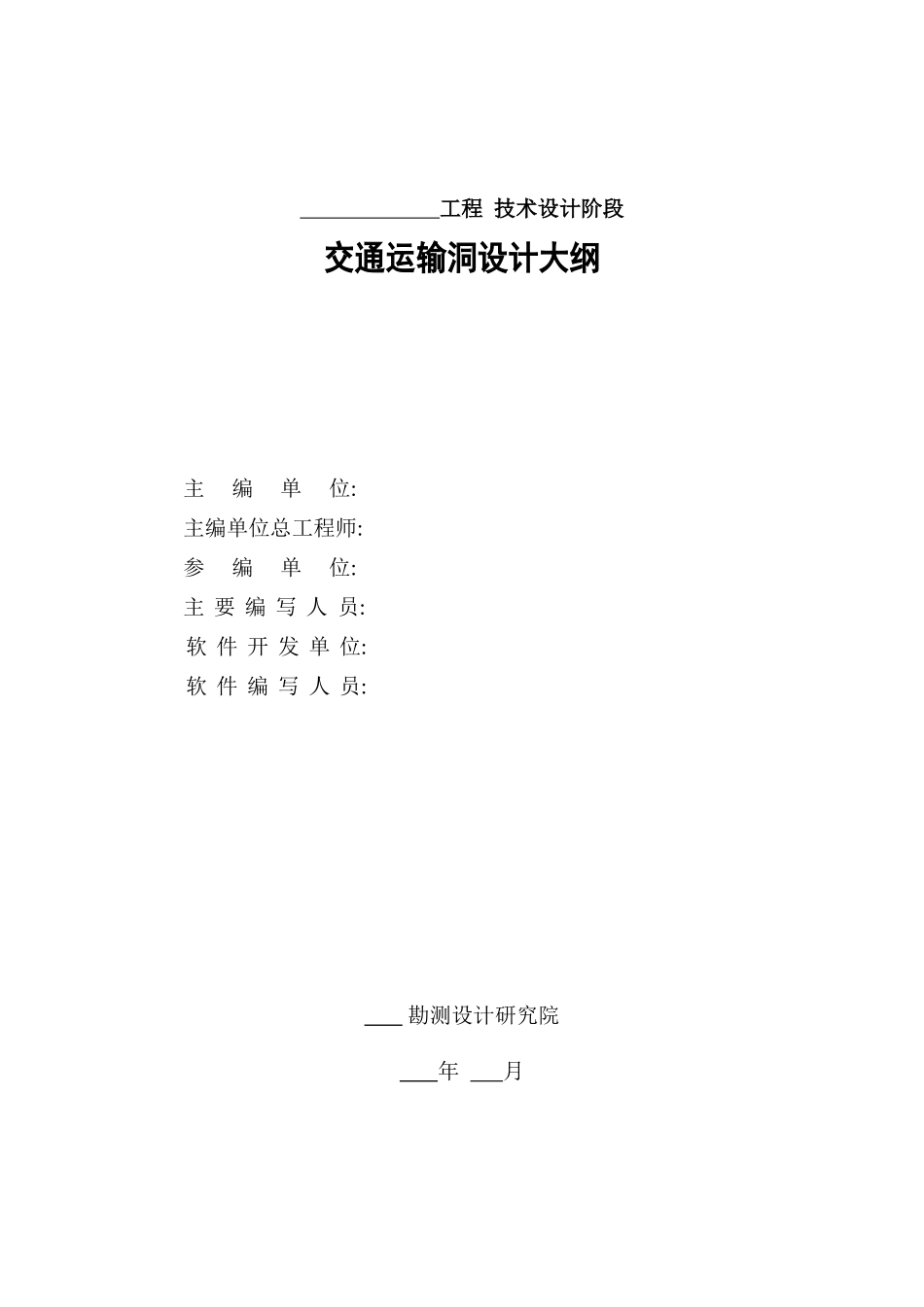

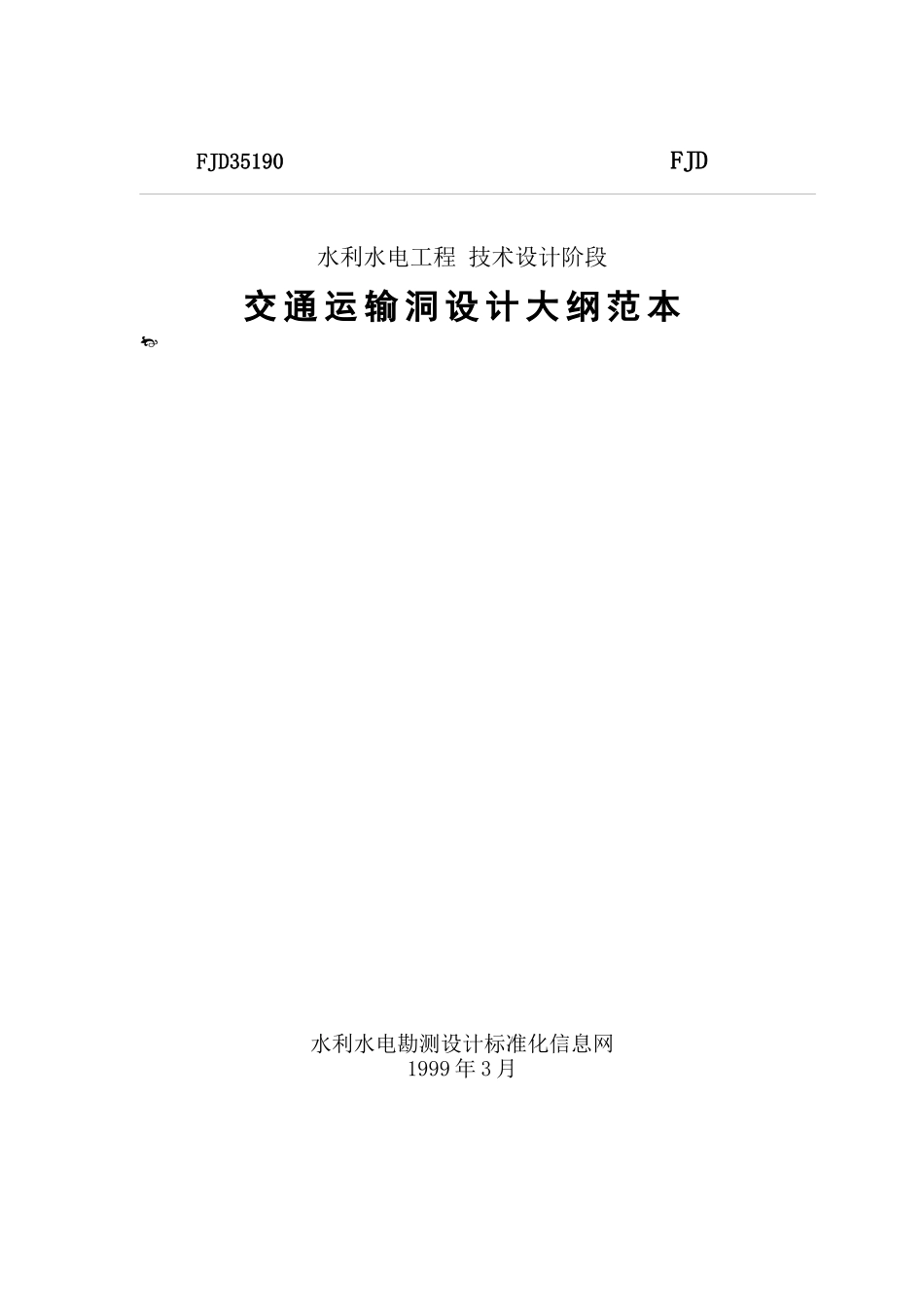

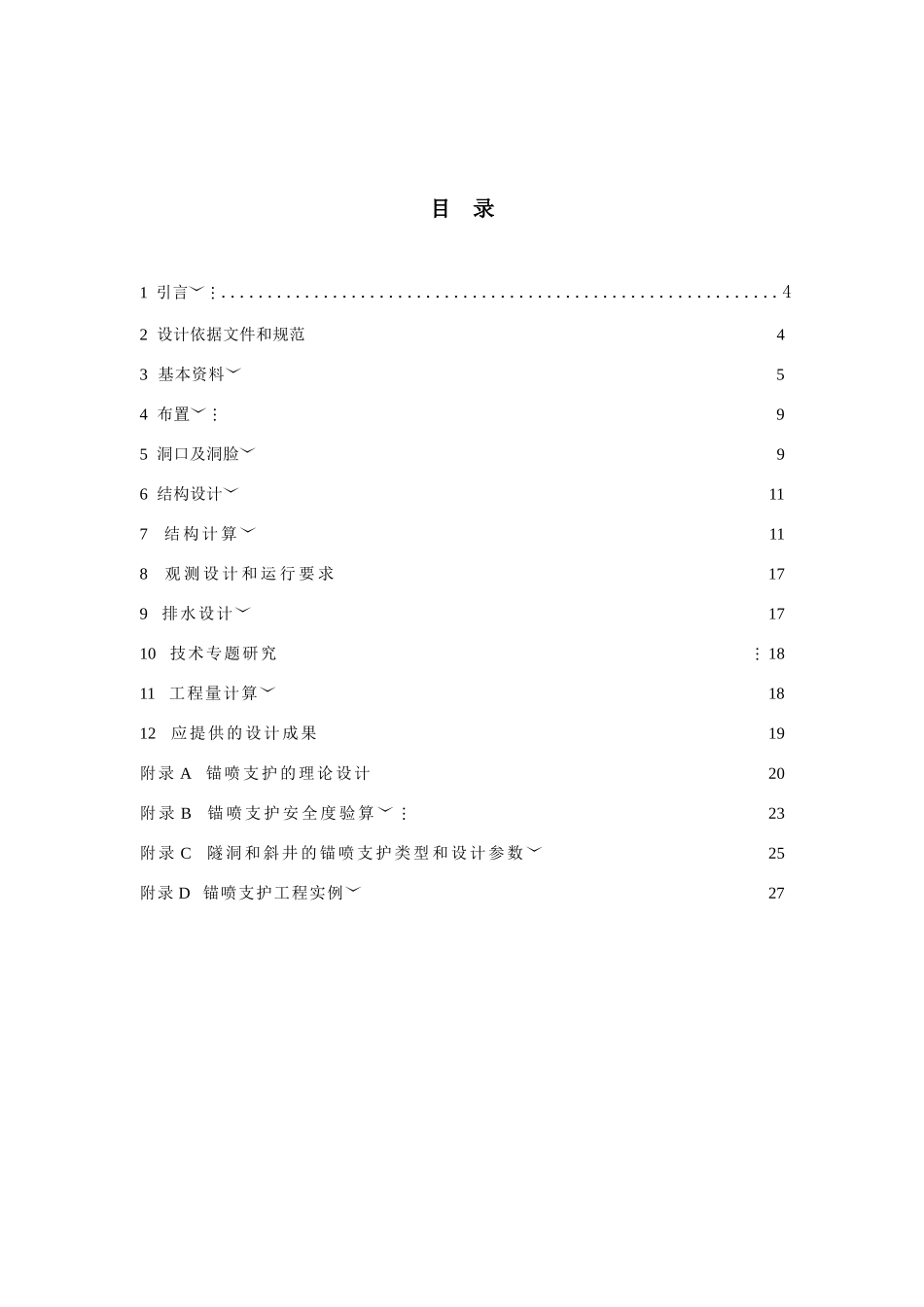

FJD35190 FJD水利水电工程 技术设计阶段交 通 运 输 洞 设 计 大 纲 范 本水利水电勘测设计标准化信息网1999 年 3 月 工程 技术设计阶段交通运输洞设计大纲 主 编 单 位: 主编单位总工程师: 参 编 单 位: 主 要 编 写 人 员: 软 件 开 发 单 位: 软 件 编 写 人 员: 勘测设计研究院 年 月目 录1 引言............................................................42 设计依据文件和规范 43 基本资料 54 布置 95 洞口及洞脸 96 结构设计 117 结 构 计 算 118 观 测 设 计 和 运 行 要 求 179 排水设计 1710 技术专题研究 1811 工程量计算 1812 应提供的设计成果 19附录 A 锚喷支护的理论设计 20附 录 B 锚 喷 支 护 安 全 度 验 算 23附 录 C 隧 洞 和 斜 井 的 锚 喷 支 护 类 型 和 设 计 参 数 25附录 D 锚喷支护工程实例 271 引言1.1 工程概况 工程位于 ，是以 为主，兼有 等综合利用的水利水电枢纽工程。电站总装机容量 ＭＷ，年发电量 ｋＷ·ｈ，电站为 厂房，厂房高 ｍ，宽 ｍ，长 ｍ。本工程初步设计报告于 年 月审查通过。1.2 编写内容（1）水电站地下厂房交通运输洞技术设计；（2）平洞和斜洞（α≤30°）；（3）不包括竖井部分。2 设计依据文件和规范2.1 有关本工程的文件（1） 工程初步设计报告；（2） 工程初步设计报告审批文件；（3） 工程技术设计任务书。2.2 主要设计规范（1）SDJ 20－78 水工钢筋混凝土结构设计规范（试行）；（2）JTJ 26－89 公路隧道设计规范；（3）SD 134－84 水工隧洞设计规范；（4）SDJ 10－78 水工建筑物抗震设计规范（试行）；（5）GBJ 3－88 砌体结构设计规范；（6）JTJ 14－86 公路柔性路面设计规范；（7）JTJ 12－84 公路水泥混凝土路面设计规范；（8）GBJ 86－85 锚杆喷射混凝土支护技术规范；（9）SL 47－94 水工建筑物岩石基础工程施工技术规范；（10）TBJ 3－85 铁路隧道设计规范；（11）SDJ 212－83 水工建筑物地下开挖工程施工技术规范。2.3 主要参考资料（1）水利水电工程地下建筑物设计手册 水规总院等编 四川科学技术出版社 1993年（2）水工隧洞的设计理论和计算 汪胡桢著 水利电力出版社 1990年（3）水电站厂房设计 顾鹏飞喻远光编 水利电力出版社 1987年3 ...
