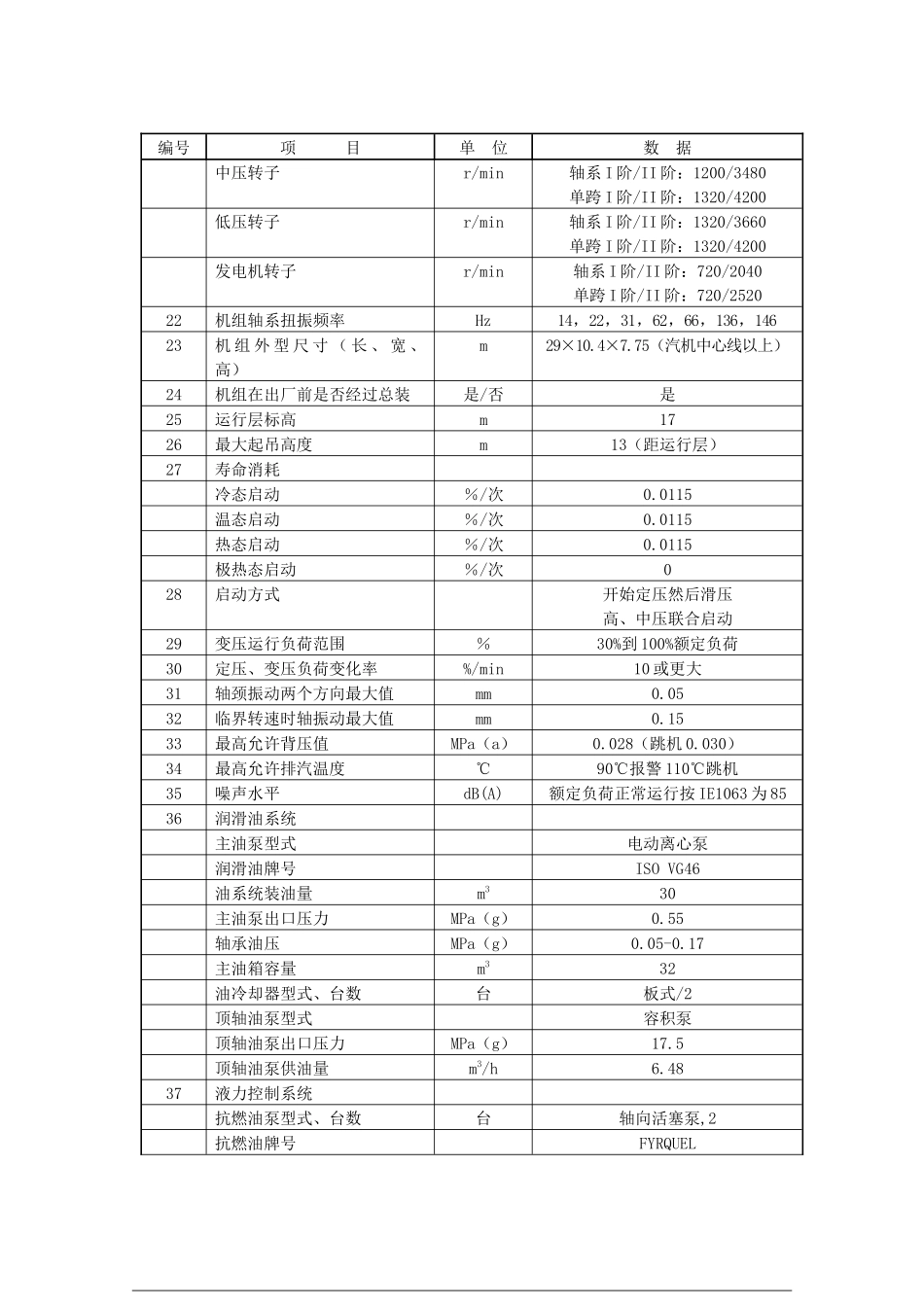

第一章 汽机部分1 主汽轮机1.1 基本技术参数1.1.1 汽轮机主要数据汇总表编号项 目单 位数 据一机组性能规范1机组型式超超临界、一次中间再热、四缸、四排汽、单轴、凝汽式2汽轮机型号TC4F3THA 工况MW10004额定主蒸汽压力MPa（a）26.255额定主蒸汽温度℃6006额定高压缸排汽口压力MPa（a）5.9467额定高压缸排汽口温度℃362.98额定再热蒸汽进口压力MPa（a）5.359额定再热蒸汽进口温度℃60010主蒸汽额定进汽量kg/s760.37611再热蒸汽额定进汽量kg/s632.77312额定排汽压力MPa（a）0.004913配汽方式全周进汽14额定给水温度（TRL）℃296.315额定转速r/min300016热耗率（THA）kJ/kW.hkcal/kW.h73281750.317给水回热级数（高加＋除氧＋低加）8(3+1+4)18低压末级叶片长度mm114619汽轮机总内效率%高压缸效率%90.39中压缸效率%93.30低压缸效率%89.1420通流级数高压缸级14中压缸级2×13低压缸级2×2×621临界转速（分轴系、轴段的计算值一阶、二阶）轴系 I 阶/II 阶：2640/7860单跨 I 阶/II 阶：3240/10620高压转子r/min轴系 I 阶/II 阶：1920/5460单跨 I 阶/II 阶：2100/6840编号项 目单 位数 据中压转子r/min轴系 I 阶/II 阶：1200/3480单跨 I 阶/II 阶：1320/4200低压转子r/min轴系 I 阶/II 阶：1320/3660单跨 I 阶/II 阶：1320/4200发电机转子r/min轴系 I 阶/II 阶：720/2040单跨 I 阶/II 阶：720/252022机组轴系扭振频率Hz14，22，31，62，66，136，14623机 组 外 型 尺 寸 （ 长 、 宽 、高）m29×10.4×7.75（汽机中心线以上）24机组在出厂前是否经过总装是/否是25运行层标高m1726最大起吊高度m13（距运行层）27寿命消耗冷态启动％/次0.0115温态启动％/次0.0115热态启动％/次0.0115极热态启动％/次028启动方式开始定压然后滑压高、中压联合启动29变压运行负荷范围％30%到 100%额定负荷30定压、变压负荷变化率%/min10 或更大31轴颈振动两个方向最大值mm0.0532临界转速时轴振动最大值mm0.1533最高允许背压值MPa（a）0.028（跳机 0.030）34最高允许排汽温度℃90℃报警 110℃跳机35噪声水平dB(A)额定负荷正常运行按 IE1063 为 8536润滑油系统主油泵型式电动离心泵润滑油牌号ISO VG46油系统装油量m330主油泵出口压力MPa（g）0.55轴承油压MPa（g）0.05-0.17主油箱容量m332油冷却器型式、台数台板式/2顶轴油泵型式容积泵顶轴油泵出口压力MPa（g）17.5顶轴油泵供油量m3/h6.4837液力控制系统抗燃油泵型...
