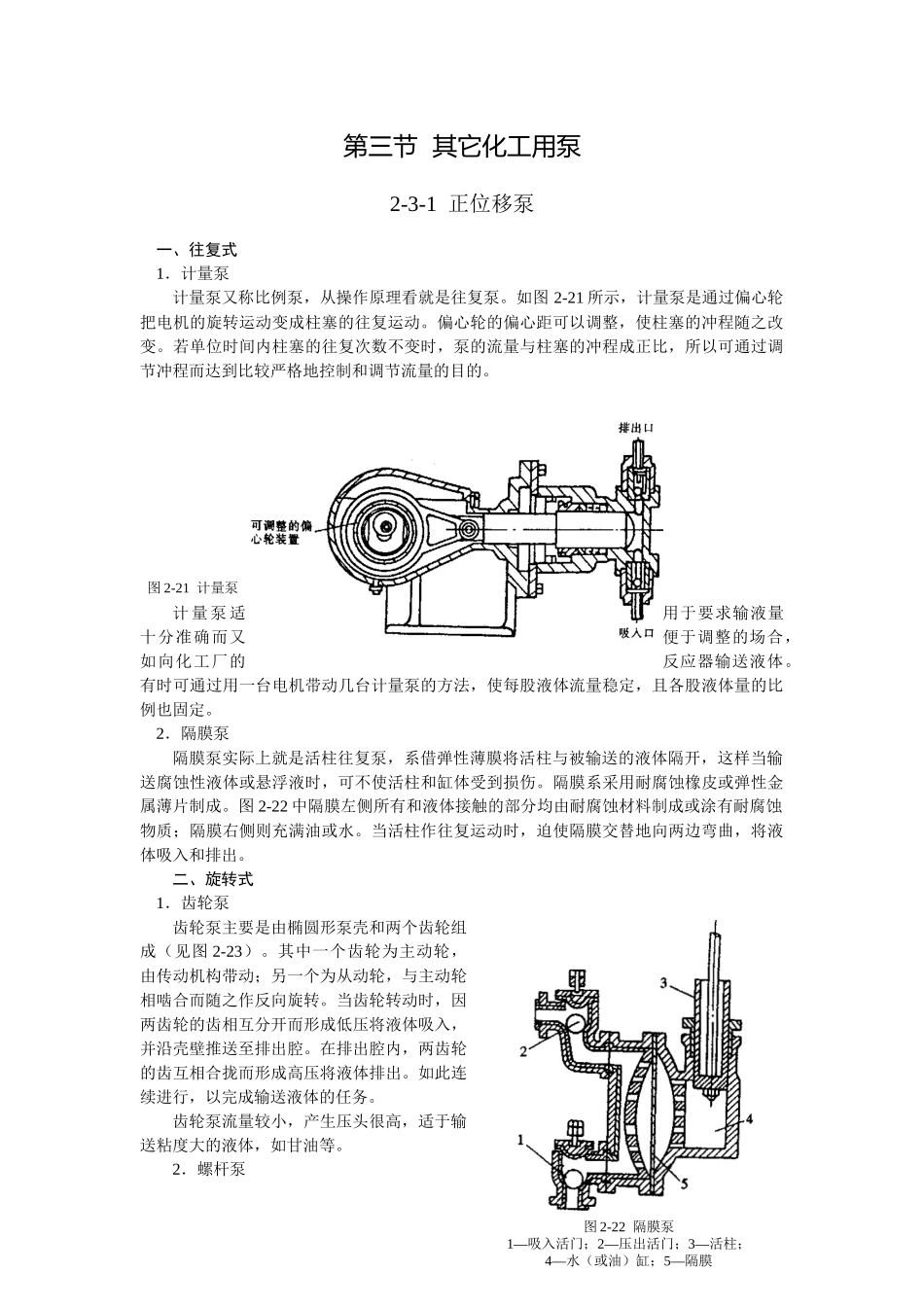

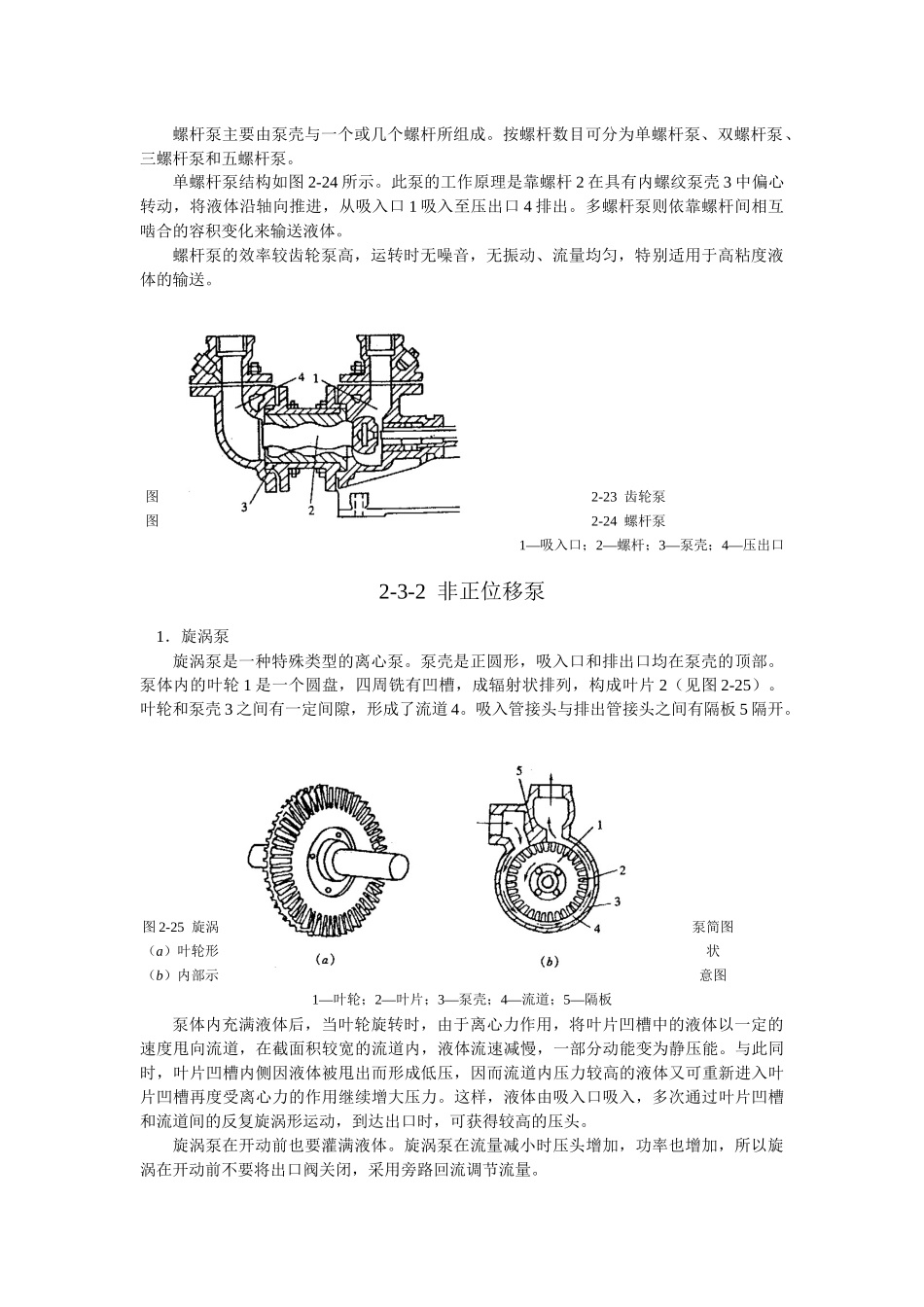

第三节 其它化工用泵2-3-1 正位移泵 一、往复式 1．计量泵计量泵又称比例泵，从操作原理看就是往复泵。如图 2-21 所示，计量泵是通过偏心轮把电机的旋转运动变成柱塞的往复运动。偏心轮的偏心距可以调整，使柱塞的冲程随之改变。若单位时间内柱塞的往复次数不变时，泵的流量与柱塞的冲程成正比，所以可通过调节冲程而达到比较严格地控制和调节流量的目的。图 2-21 计量泵计 量 泵 适用于要求输液量十分准确而又便于调整的场合，如向化工厂的反应器输送液体。有时可通过用一台电机带动几台计量泵的方法，使每股液体流量稳定，且各股液体量的比例也固定。 2．隔膜泵隔膜泵实际上就是活柱往复泵，系借弹性薄膜将活柱与被输送的液体隔开，这样当输送腐蚀性液体或悬浮液时，可不使活柱和缸体受到损伤。隔膜系采用耐腐蚀橡皮或弹性金属薄片制成。图 2-22 中隔膜左侧所有和液体接触的部分均由耐腐蚀材料制成或涂有耐腐蚀物质；隔膜右侧则充满油或水。当活柱作往复运动时，迫使隔膜交替地向两边弯曲，将液体吸入和排出。二、旋转式 1．齿轮泵齿轮泵主要是由椭圆形泵壳和两个齿轮组成（见图 2-23）。其中一个齿轮为主动轮，由传动机构带动；另一个为从动轮，与主动轮相啮合而随之作反向旋转。当齿轮转动时，因两齿轮的齿相互分开而形成低压将液体吸入，并沿壳壁推送至排出腔。在排出腔内，两齿轮的齿互相合拢而形成高压将液体排出。如此连续进行，以完成输送液体的任务。齿轮泵流量较小，产生压头很高，适于输送粘度大的液体，如甘油等。2．螺杆泵图 2-22 隔膜泵1―吸入活门；2―压出活门；3―活柱；4―水（或油）缸；5―隔膜螺杆泵主要由泵壳与一个或几个螺杆所组成。按螺杆数目可分为单螺杆泵、双螺杆泵、三螺杆泵和五螺杆泵。单螺杆泵结构如图 2-24 所示。此泵的工作原理是靠螺杆 2 在具有内螺纹泵壳 3 中偏心转动，将液体沿轴向推进，从吸入口 1 吸入至压出口 4 排出。多螺杆泵则依靠螺杆间相互啮合的容积变化来输送液体。螺杆泵的效率较齿轮泵高，运转时无噪音，无振动、流量均匀，特别适用于高粘度液体的输送。图2-23 齿轮泵 图2-24 螺杆泵1―吸入口；2―螺杆；3―泵壳；4―压出口2-3-2 非正位移泵 1．旋涡泵旋涡泵是一种特殊类型的离心泵。泵壳是正圆形，吸入口和排出口均在泵壳的顶部。泵体内的叶轮 1 是一个圆盘，四周铣有凹槽，成辐射状排列，构成叶片 2（见图 2-25）。叶轮和泵壳 3 之间有一定间隙，形成...
