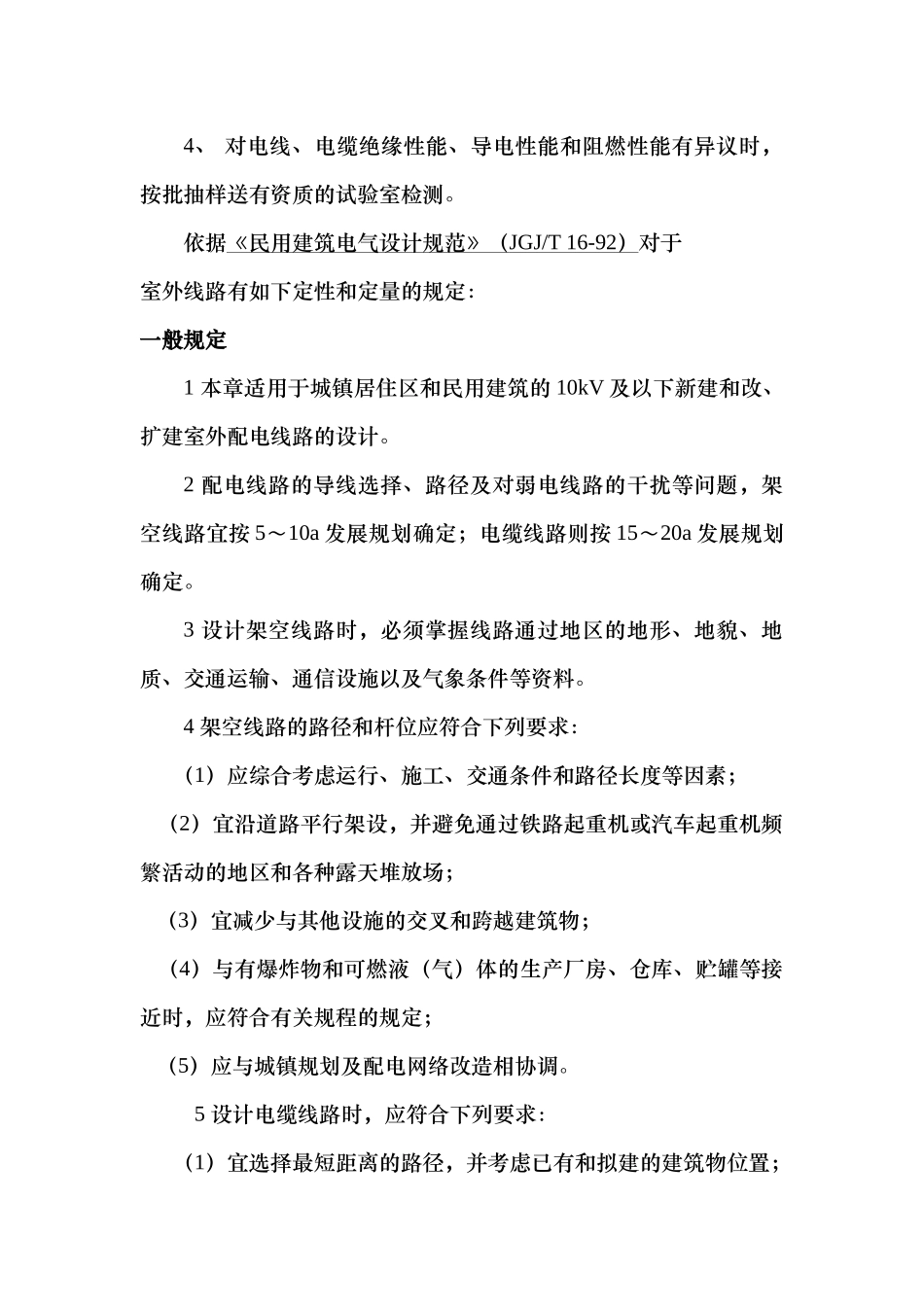

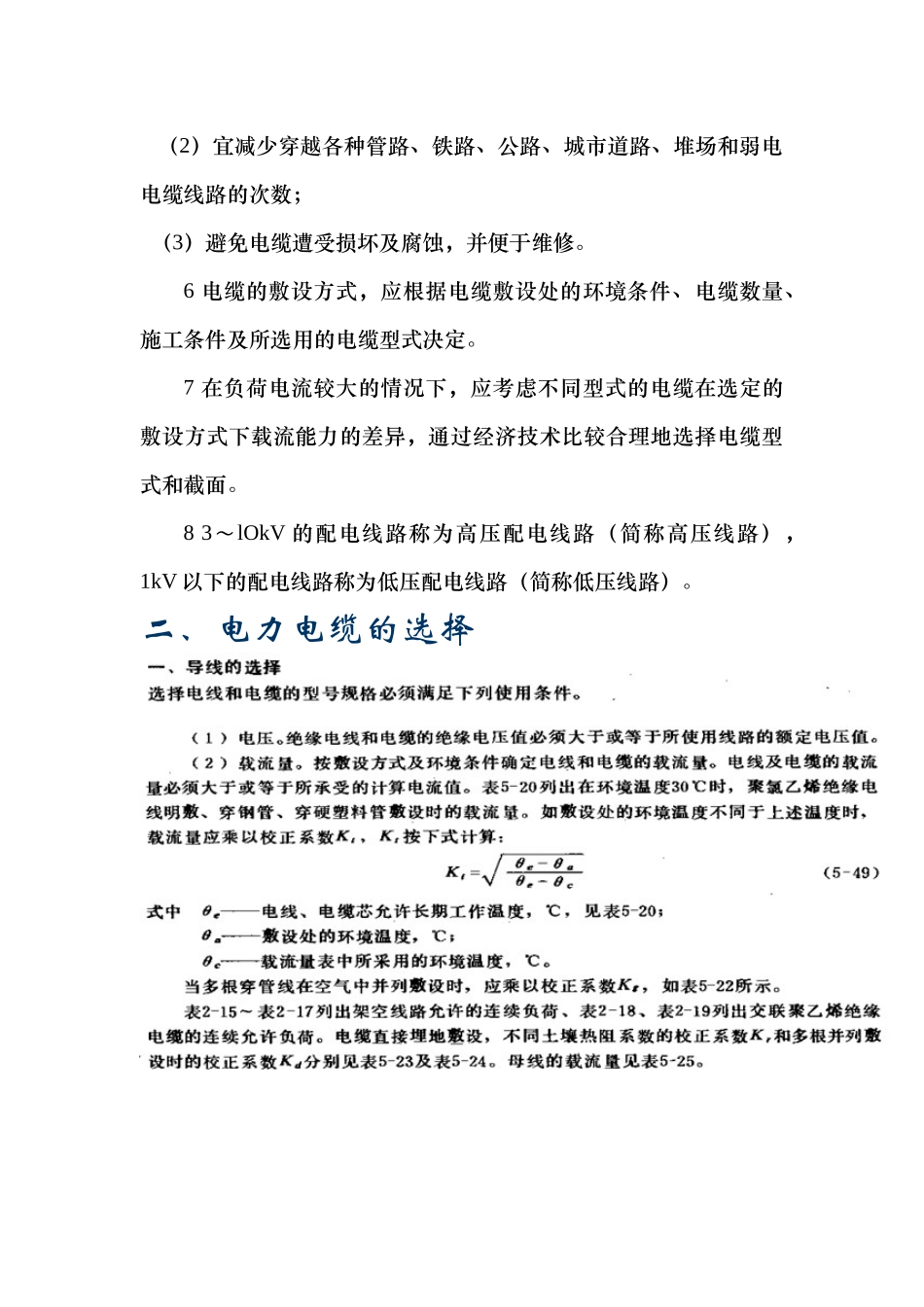

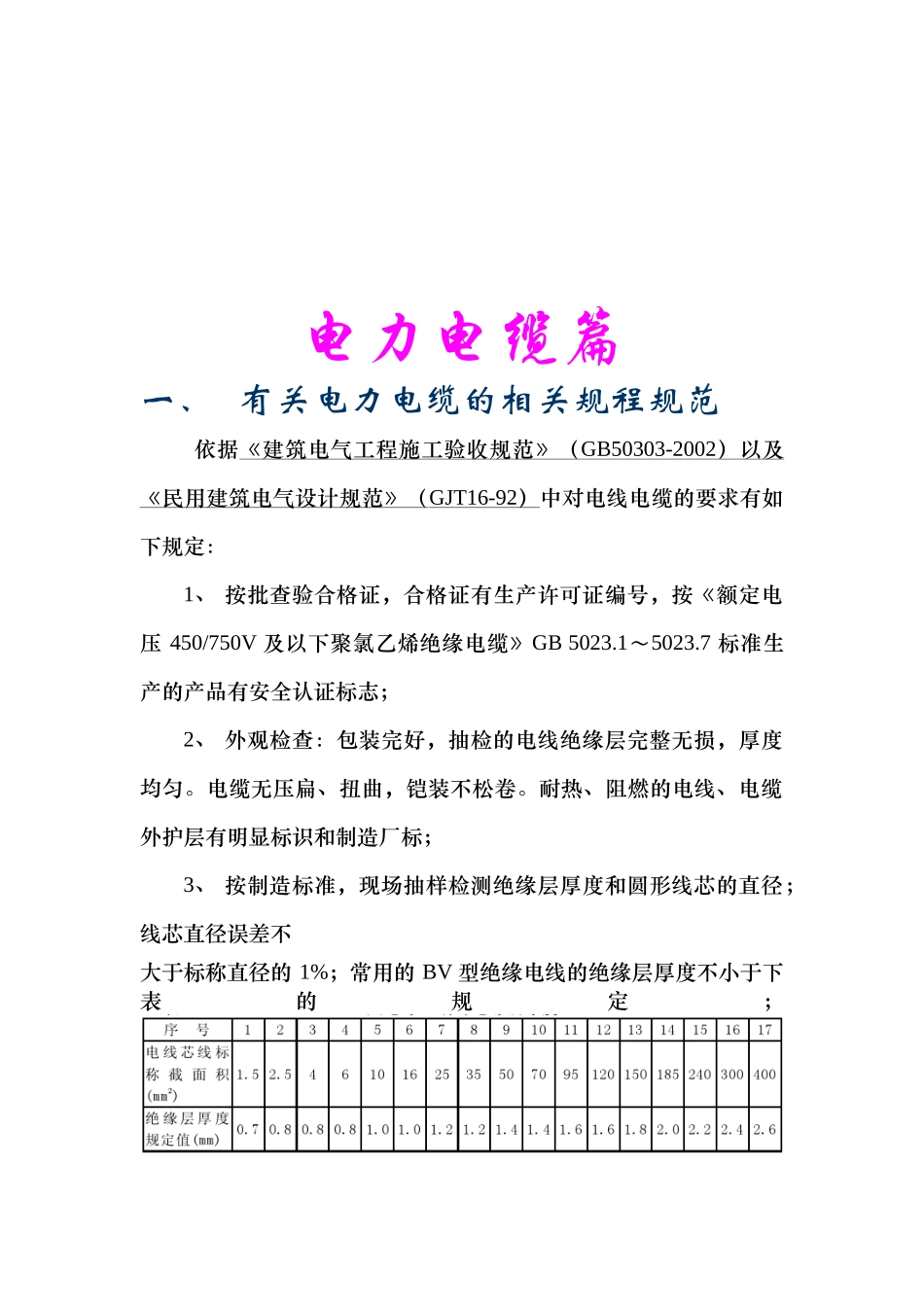

电力电缆篇一、 有关电力电缆的相关规程规范依据《建筑电气工程施工验收规范》（ GB50303-2002 ）以及 《民用建筑电气设计规范》（ GJT16-92 ） 中对电线电缆的要求有如下规定：1、 按批查验合格证，合格证有生产许可证编号，按《额定电压 450/750V 及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7 标准生产的产品有安全认证标志； 2、 外观检查：包装完好，抽检的电线绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标； 3、 按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径；线芯直径误差不大于标称直径的 1%；常用的 BV 型绝缘电线的绝缘层厚度不小于下表的规定； 4、 对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质的试验室检测。依据《民用建筑电气设计规范》（ JGJ/T 16-92 ） 对于室外线路有如下定性和定量的规定：一般规定1 本章适用于城镇居住区和民用建筑的 10kV 及以下新建和改、扩建室外配电线路的设计。2 配电线路的导线选择、路径及对弱电线路的干扰等问题，架空线路宜按 5～10a 发展规划确定；电缆线路则按 15～20a 发展规划确定。3 设计架空线路时，必须掌握线路通过地区的地形、地貌、地质、交通运输、通信设施以及气象条件等资料。4 架空线路的路径和杆位应符合下列要求：（1）应综合考虑运行、施工、交通条件和路径长度等因素； （2）宜沿道路平行架设，并避免通过铁路起重机或汽车起重机频繁活动的地区和各种露天堆放场； （3）宜减少与其他设施的交叉和跨越建筑物； （4）与有爆炸物和可燃液（气）体的生产厂房、仓库、贮罐等接近时，应符合有关规程的规定； （5）应与城镇规划及配电网络改造相协调。5 设计电缆线路时，应符合下列要求：（1）宜选择最短距离的路径，并考虑已有和拟建的建筑物位置； （2）宜减少穿越各种管路、铁路、公路、城市道路、堆场和弱电电缆线路的次数； （3）避免电缆遭受损坏及腐蚀，并便于维修。6 电缆的敷设方式，应根据电缆敷设处的环境条件、电缆数量、施工条件及所选用的电缆型式决定。7 在负荷电流较大的情况下，应考虑不同型式的电缆在选定的敷设方式下载流能力的差异，通过经济技术比较合理地选择电缆型式和截面。8 3～lOkV 的配电线路称为高压配电线路（简称高压线路），1kV 以下的配电线路称为低压配电线路（简称低压线路）。二、电力电缆的选择二、 ...
