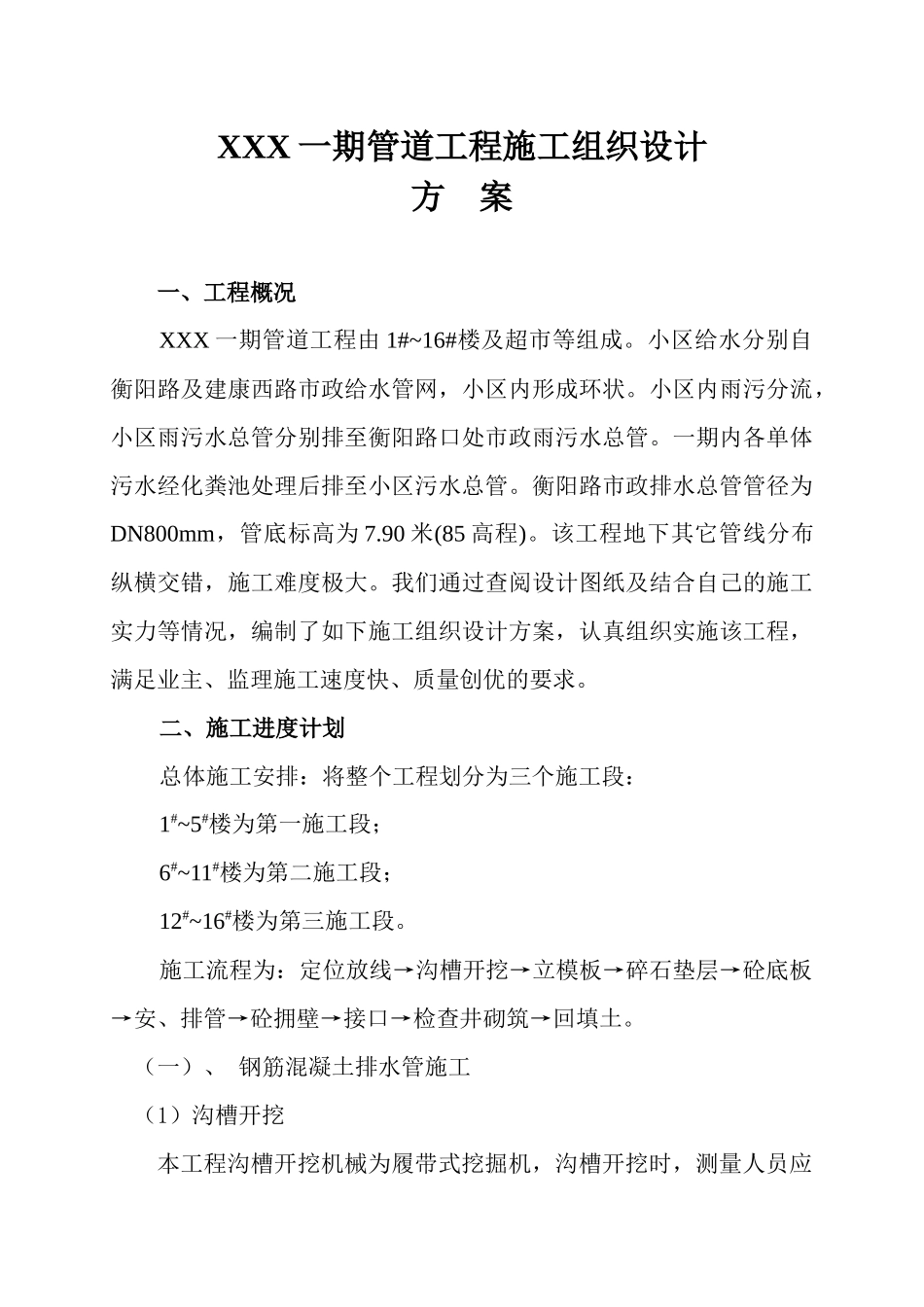

XXX 一期管道工程施工组织设计方 案一、工程概况XXX 一期管道工程由 1#~16#楼及超市等组成。小区给水分别自衡阳路及建康西路市政给水管网，小区内形成环状。小区内雨污分流，小区雨污水总管分别排至衡阳路口处市政雨污水总管。一期内各单体污水经化粪池处理后排至小区污水总管。衡阳路市政排水总管管径为DN800mm，管底标高为 7.90 米(85 高程)。该工程地下其它管线分布纵横交错，施工难度极大。我们通过查阅设计图纸及结合自己的施工实力等情况，编制了如下施工组织设计方案，认真组织实施该工程，满足业主、监理施工速度快、质量创优的要求。二、施工进度计划总体施工安排：将整个工程划分为三个施工段：1#~5#楼为第一施工段； 6#~11#楼为第二施工段；12#~16#楼为第三施工段。施工流程为：定位放线→沟槽开挖→立模板→碎石垫层→砼底板→安、排管→砼拥壁→接口→检查井砌筑→回填土。（一）、 钢筋混凝土排水管施工 （1）沟槽开挖本工程沟槽开挖机械为履带式挖掘机，沟槽开挖时，测量人员应全程式跟踪控制高程，防止超挖，并应留有 10～15CM 为人工铲除保证基槽底不被扰动，所挖土方堆于沟槽开挖边线不小于 0.8M，且堆高不超过 1.5M，同时开挖时人机配合放好边坡，以保证安全。沟槽边坡按 1:0.33 放坡，可视土质情况适当增大。先用经纬仪放出管道中心线，每个井段设龙门桩，测设好高程，用白灰放出开挖线。槽底必须保证足够的工作宽度。在机械开挖过程中施工员应指挥工人修好基槽边坡，确保施工安全。基槽挖好后应立即通知监理及设计单位验槽，尽量避免基底被雨水浸泡。对于有淤泥等影响工程质量的井段，应与监理、设计单位协商后按设计方案进行处理，以保证工程质量。对于有地下管线的地方应设有标志并由人工挖土，以免其被挖机破坏造成不必要的损失。预应力管道铺设前，及时开挖管道接口工作坑，工作坑的开挖宽度为承头外径加 80CM，长度为承头前 20CM，承头后为承头长度加 20CM，深度不小于 20CM。（2）钢筋混凝土排水管道混凝土管座基槽验收合格后，立即施工管基，严禁被水浸泡，如被雨水浸泡后，必须重新清基及进行加固处理，保证基础落在原状土上。1）按设计及规范要求施工混凝土垫层，严格控制垫层宽度厚度及高程。2）支模：根据管线位置、图示尺寸支立模板，模板需顺直，支撑卡具牢固，使模板具有良好的整体性和稳定性。3）混凝土拥壁：根据混凝土设计标号，施工技术部门提供混凝土配合比。按规定进行拌和。浇混凝...
