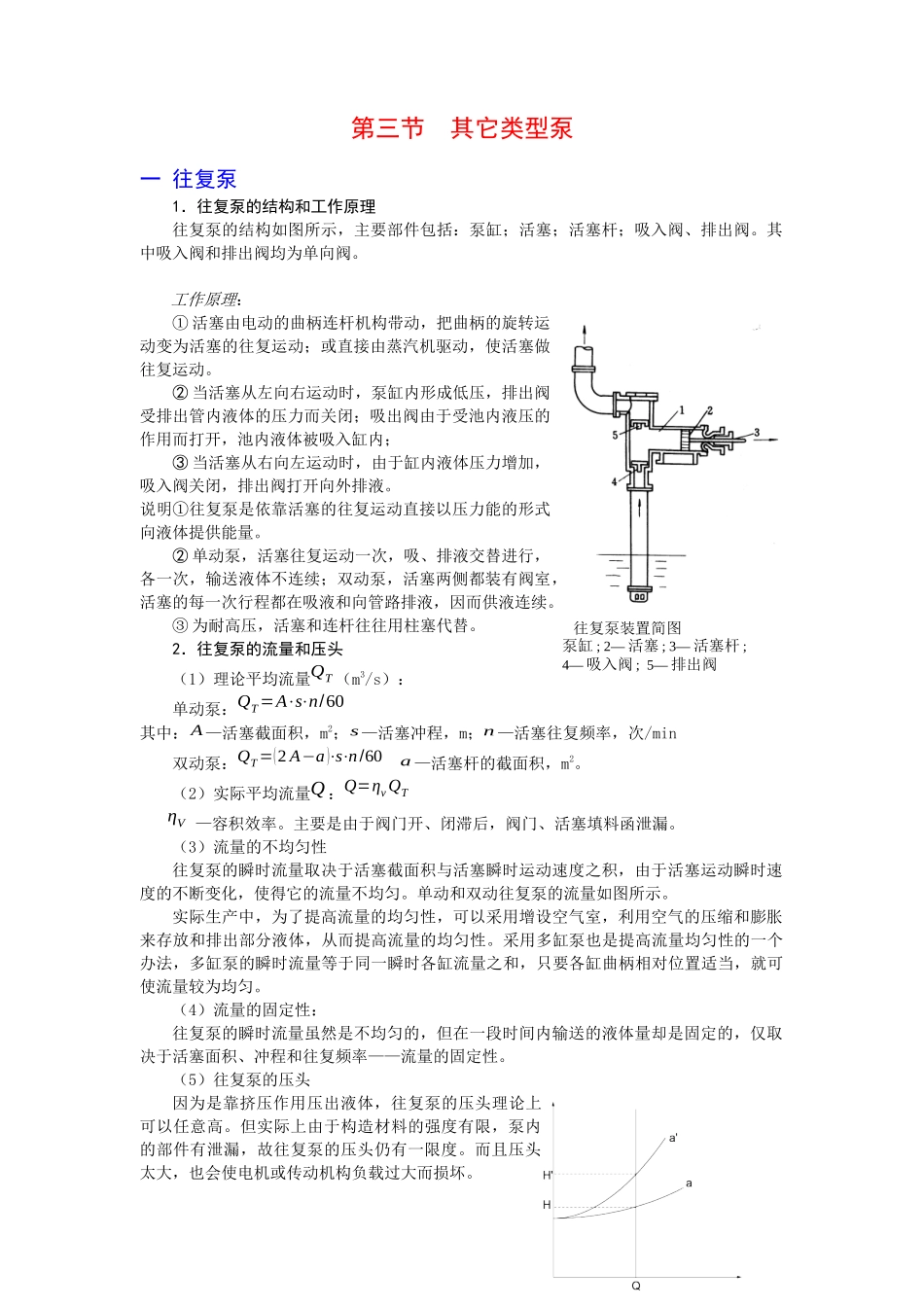

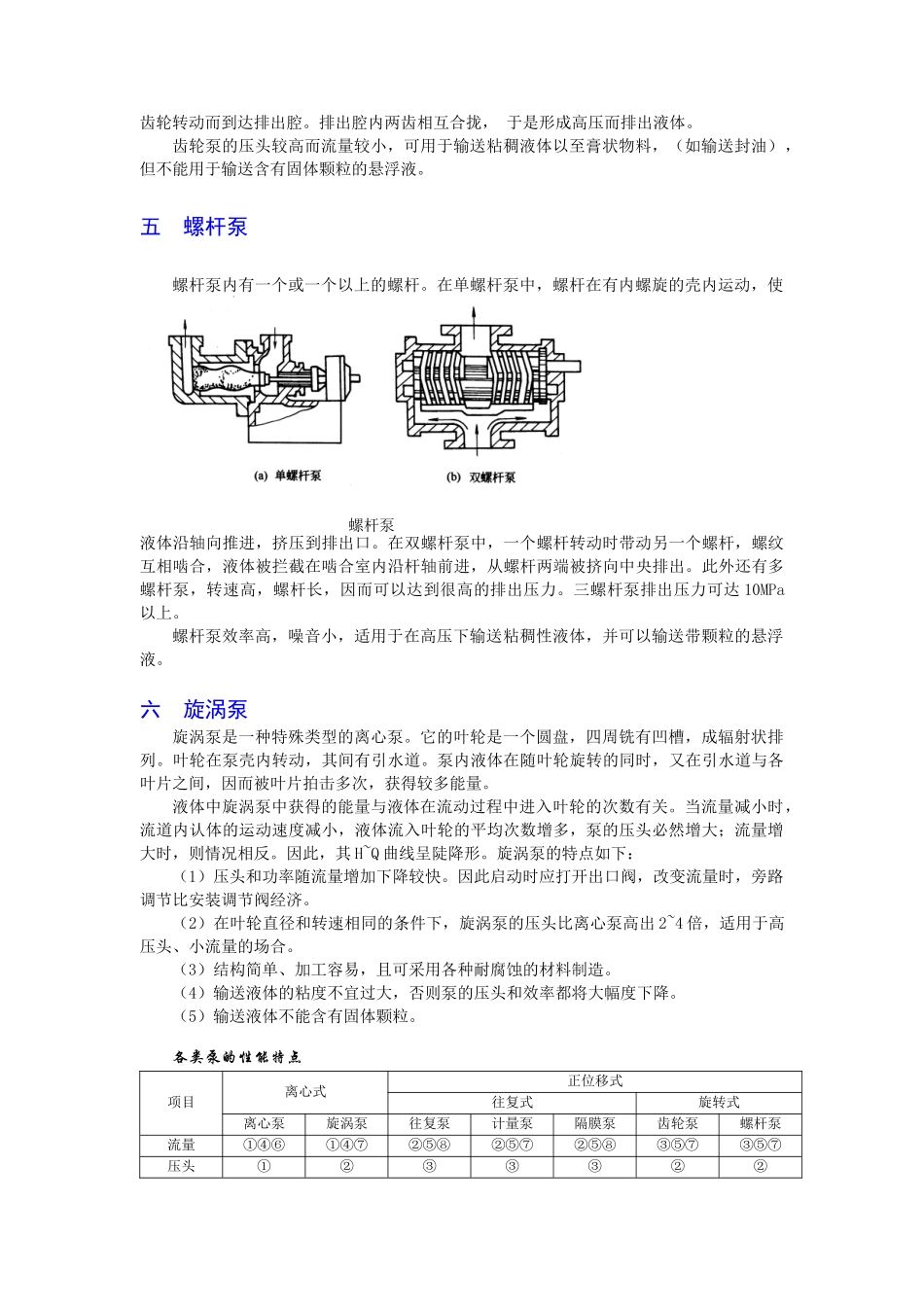

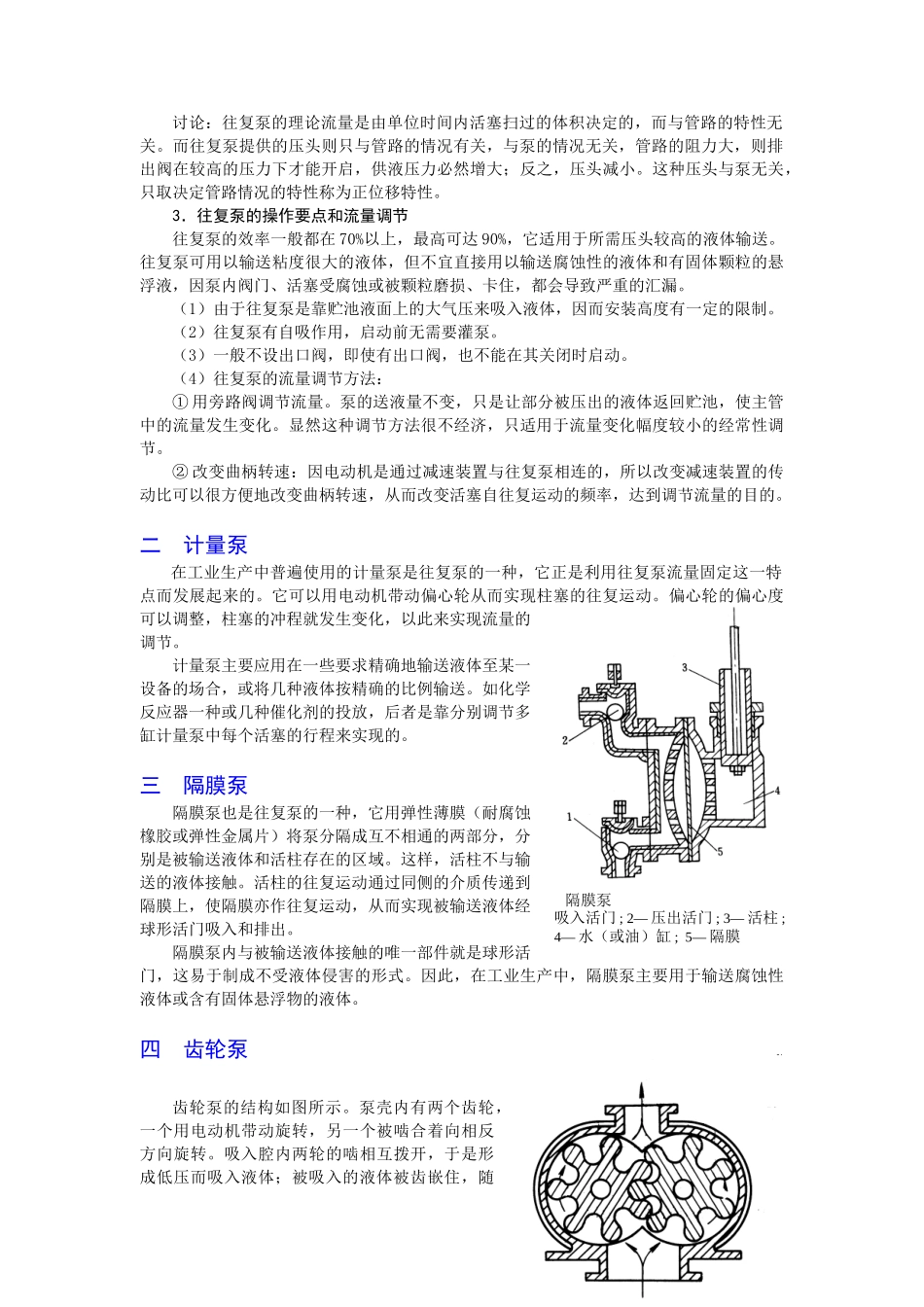

往复泵装置简图泵缸 ; 2— 活塞 ; 3— 活塞杆 ;4— 吸入阀 ; 5— 排出阀第三节 其它类型泵一 往复泵1.往复泵的结构和工作原理往复泵的结构如图所示,主要部件包括:泵缸;活塞;活塞杆;吸入阀、排出阀。其中吸入阀和排出阀均为单向阀。工作原理:① 活塞由电动的曲柄连杆机构带动,把曲柄的旋转运动变为活塞的往复运动;或直接由蒸汽机驱动,使活塞做往复运动。② 当活塞从左向右运动时,泵缸内形成低压,排出阀受排出管内液体的压力而关闭;吸出阀由于受池内液压的作用而打开,池内液体被吸入缸内;③ 当活塞从右向左运动时,由于缸内液体压力增加,吸入阀关闭,排出阀打开向外排液。说明①往复泵是依靠活塞的往复运动直接以压力能的形式向液体提供能量。② 单动泵,活塞往复运动一次,吸、排液交替进行,各一次,输送液体不连续;双动泵,活塞两侧都装有阀室,活塞的每一次行程都在吸液和向管路排液,因而供液连续。③ 为耐高压,活塞和连杆往往用柱塞代替。2.往复泵的流量和压头(1)理论平均流量QT (m3/s):单动泵:QT=A⋅s⋅n/60其中:A —活塞截面积,m2;s—活塞冲程,m;n —活塞往复频率,次/min双动泵:QT=(2 A−a )⋅s⋅n/60a —活塞杆的截面积,m2。(2)实际平均流量Q :Q=ηvQTηV —容积效率。主要是由于阀门开、闭滞后,阀门、活塞填料函泄漏。(3)流量的不均匀性往复泵的瞬时流量取决于活塞截面积与活塞瞬时运动速度之积,由于活塞运动瞬时速度的不断变化,使得它的流量不均匀。单动和双动往复泵的流量如图所示。实际生产中,为了提高流量的均匀性,可以采用增设空气室,利用空气的压缩和膨胀来存放和排出部分液体,从而提高流量的均匀性。采用多缸泵也是提高流量均匀性的一个办法,多缸泵的瞬时流量等于同一瞬时各缸流量之和,只要各缸曲柄相对位置适当,就可使流量较为均匀。 (4)流量的固定性:往复泵的瞬时流量虽然是不均匀的,但在一段时间内输送的液体量却是固定的,仅取决于活塞面积、冲程和往复频率——流量的固定性。(5)往复泵的压头因为是靠挤压作用压出液体,往复泵的压头理论上可以任意高。但实际上由于构造材料的强度有限,泵内的部件有泄漏,故往复泵的压头仍有一限度。而且压头太大,也会使电机或传动机构负载过大而损坏。 隔膜泵 吸入活门 ; 2— 压出活门 ; 3— 活柱 ;4— 水(或油)缸 ; 5— 隔膜讨论:往复泵的理论流量是由单位时间内活塞扫过的体积决定的,...
