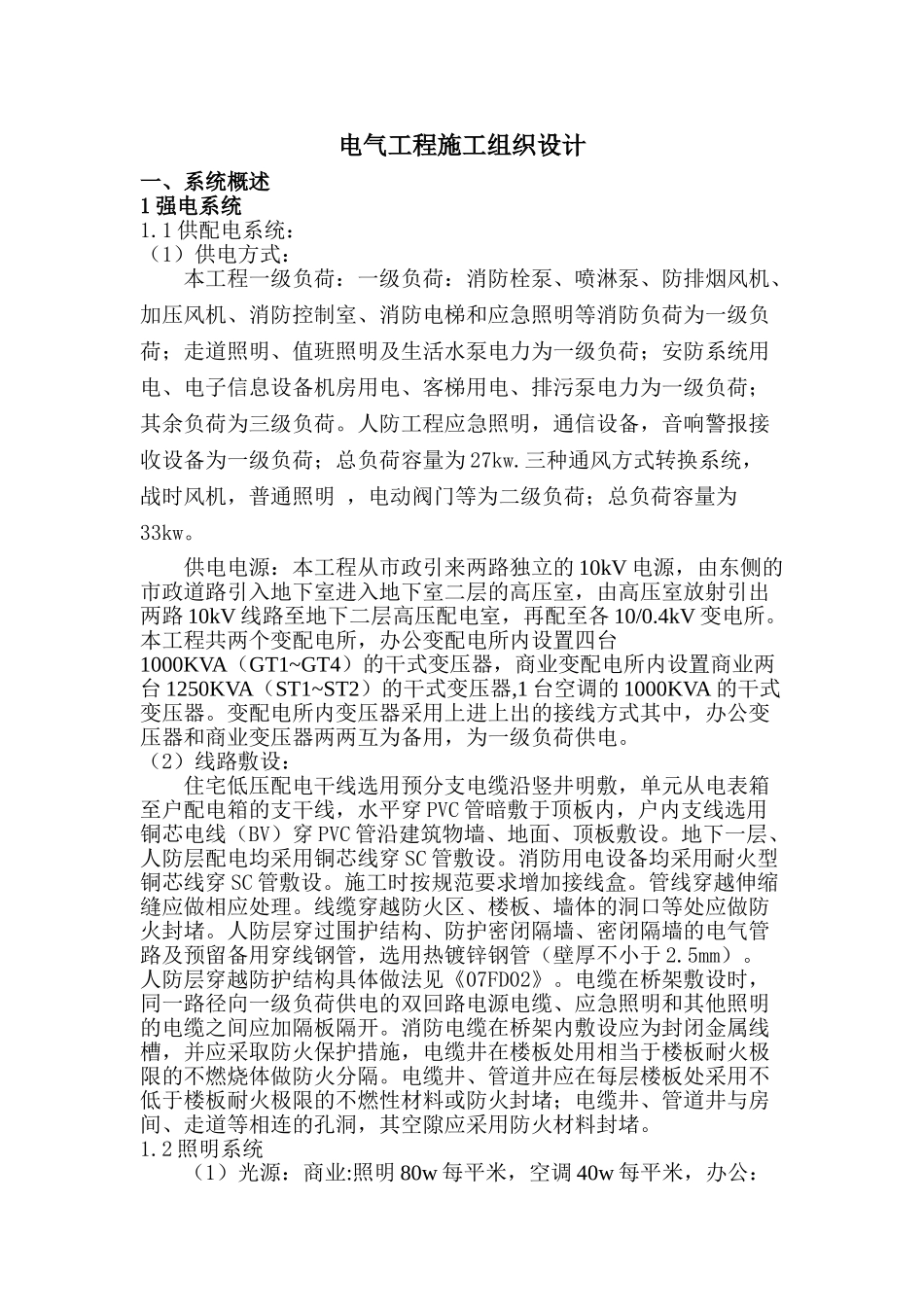

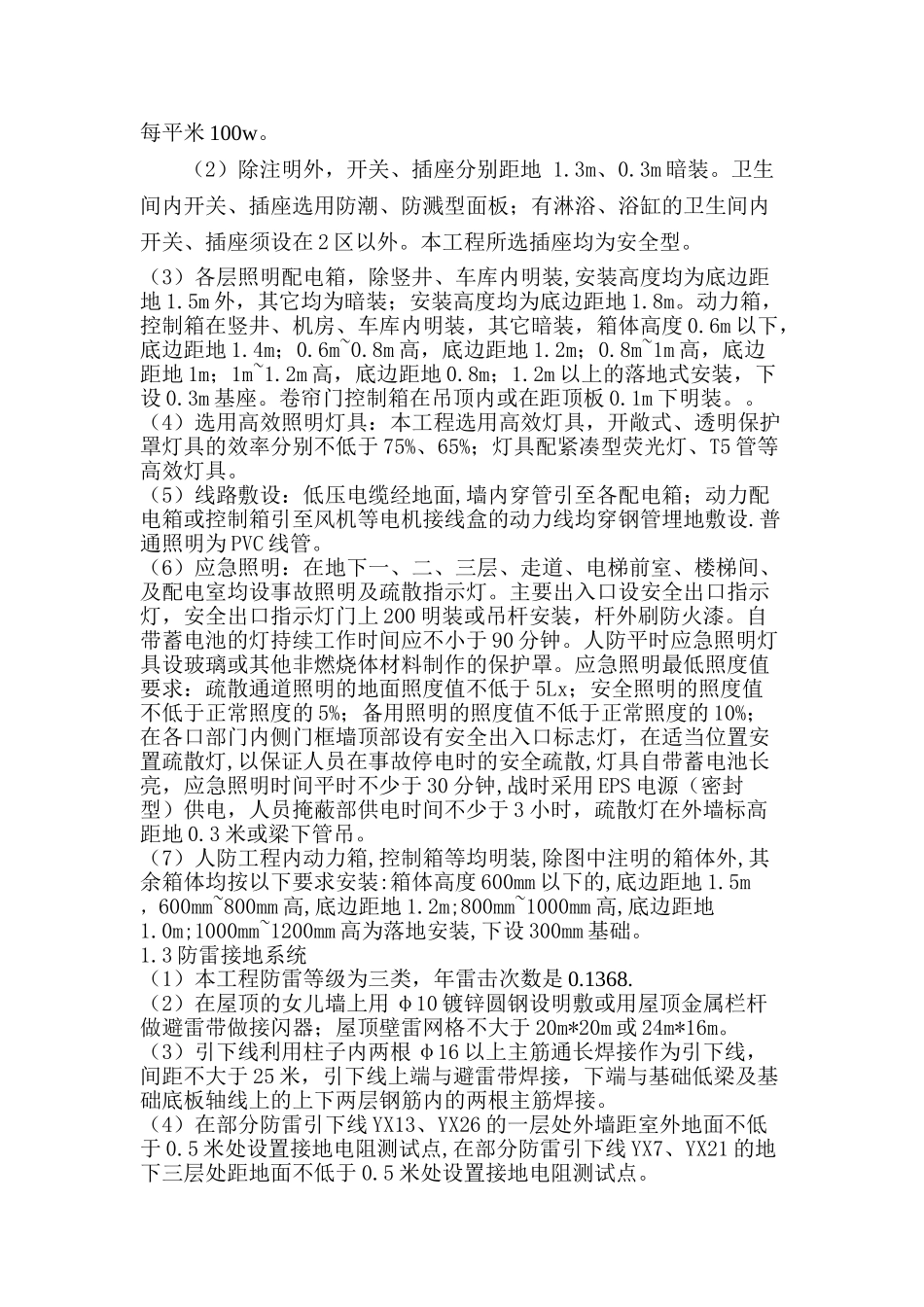

电气工程施工组织设计一、系统概述1 强电系统1.1 供配电系统： （1）供电方式：本工程一级负荷：一级负荷：消防栓泵、喷淋泵、防排烟风机、加压风机、消防控制室、消防电梯和应急照明等消防负荷为一级负荷；走道照明、值班照明及生活水泵电力为一级负荷；安防系统用电、电子信息设备机房用电、客梯用电、排污泵电力为一级负荷；其余负荷为三级负荷。人防工程应急照明，通信设备，音响警报接收设备为一级负荷；总负荷容量为 27kw.三种通风方式转换系统，战时风机，普通照明 ，电动阀门等为二级负荷；总负荷容量为33kw。供电电源：本工程从市政引来两路独立的 10kV 电源，由东侧的市政道路引入地下室进入地下室二层的高压室，由高压室放射引出两路 10kV 线路至地下二层高压配电室，再配至各 10/0.4kV 变电所。本工程共两个变配电所，办公变配电所内设置四台1000KVA（GT1~GT4）的干式变压器，商业变配电所内设置商业两台 1250KVA（ST1~ST2）的干式变压器,1 台空调的 1000KVA 的干式变压器。变配电所内变压器采用上进上出的接线方式其中，办公变压器和商业变压器两两互为备用，为一级负荷供电。（2）线路敷设：住宅低压配电干线选用预分支电缆沿竖井明敷，单元从电表箱至户配电箱的支干线，水平穿 PVC 管暗敷于顶板内，户内支线选用铜芯电线（BV）穿 PVC 管沿建筑物墙、地面、顶板敷设。地下一层、人防层配电均采用铜芯线穿 SC 管敷设。消防用电设备均采用耐火型铜芯线穿 SC 管敷设。施工时按规范要求增加接线盒。管线穿越伸缩缝应做相应处理。线缆穿越防火区、楼板、墙体的洞口等处应做防火封堵。人防层穿过围护结构、防护密闭隔墙、密闭隔墙的电气管路及预留备用穿线钢管，选用热镀锌钢管（壁厚不小于 2.5mm）。人防层穿越防护结构具体做法见《07FD02》。电缆在桥架敷设时，同一路径向一级负荷供电的双回路电源电缆、应急照明和其他照明的电缆之间应加隔板隔开。消防电缆在桥架内敷设应为封闭金属线槽，并应采取防火保护措施，电缆井在楼板处用相当于楼板耐火极限的不燃烧体做防火分隔。电缆井、管道井应在每层楼板处采用不低于楼板耐火极限的不燃性材料或防火封堵；电缆井、管道井与房间、走道等相连的孔洞，其空隙应采用防火材料封堵。1.2 照明系统（1）光源：商业:照明 80w 每平米，空调 40w 每平米，办公：每平米 100w。（2）除注明外，开关、插座分别距地 1.3m、0.3m 暗装。卫生间内开关、插座选用防潮、防溅型...
