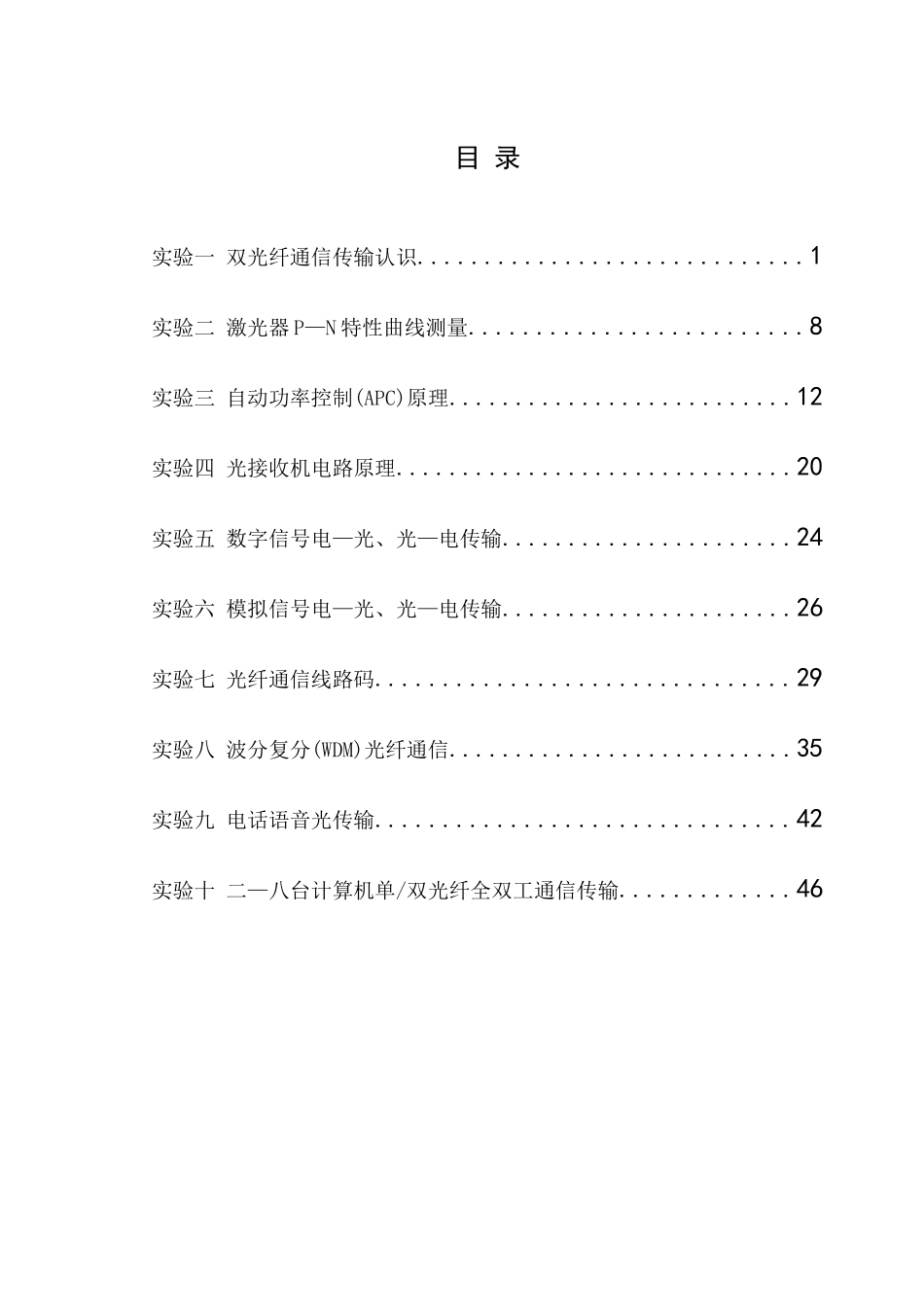

光纤通信原理与应用实验讲义南阳师范学院物理与电子工程学院编订人:海涛目 录实验一 双光纤通信传输认识.............................1实验二 激光器 P—N 特性曲线测量.........................8实验三 自动功率控制(APC)原理..........................12实验四 光接收机电路原理..............................20实验五 数字信号电—光、光—电传输......................24实验六 模拟信号电—光、光—电传输......................26实验七 光纤通信线路码...............................29实验八 波分复分(WDM)光纤通信..........................35实验九 电话语音光传输...............................42实验十 二—八台计算机单/双光纤全双工通信传输.............46实验一 双光纤通信传输认识光纤通信是近代通信发展的一个重要部分,初步了解光纤通信的基本组成,建立光纤通信的基本概念。一、实验目的 1.了解双光纤通信传输实验箱的结构。 2.了解各模块的功能和作用。 3.了解双光纤通信传输实验的特点。 二、实验内容 1.熟悉双光纤通信传输实验箱各模块的功能和作用。 2.熟悉双光纤通信传输实验箱的使用与操作。3.了解双光纤通信的波分复用传输方法。 三、实验仪器THKEGC-2 型实验箱一台、FC/PC 连接器一只、1310nm/1550nm 波分复用器两只(接头类型:FC/PC)、示波器一台。 四、实验箱结构、特点 (一) 结构简介 实验系统结构见图 1-1 所示。光纤通信传输实验系统采用模块化结构设计,分为左右两大模块(两套光纤发送接收系统),每一个模块中又由许多子模块组成: 图 1-1 双光纤通信传输实验箱模块结构图1.1310nm 光发送接收系统 1)固定速率时分复用/解复用模块 复接模块:三路串行数据输入接口,一路串行数据输出接口。完成将三路串行数据打包成一路串行数据,结合解复用模块及光纤收发模块即可完成三路串行数据的单光纤传输。 解复用模块:一路串行数据输入接口,二路并行数据(三路数据中的一路是帧信号)直接输出到 LED 灯显示。完成将一路串行数据还原成二路并行数据,结合复接模块及光纤收发模块即可完成三路串行数据的单光纤传输。接口参数:三路输出数据的速率:64Kbps 接口类型:NRZ。① 固定速率数据信号源模块 此模块产生三路速率为 64K 的单极性不归零码(NRZ),数据信号帧长为 8 位,其中两路可作为数据信息,每路 8 位,另外 8 位中的 7 位可作为集中插入帧...
