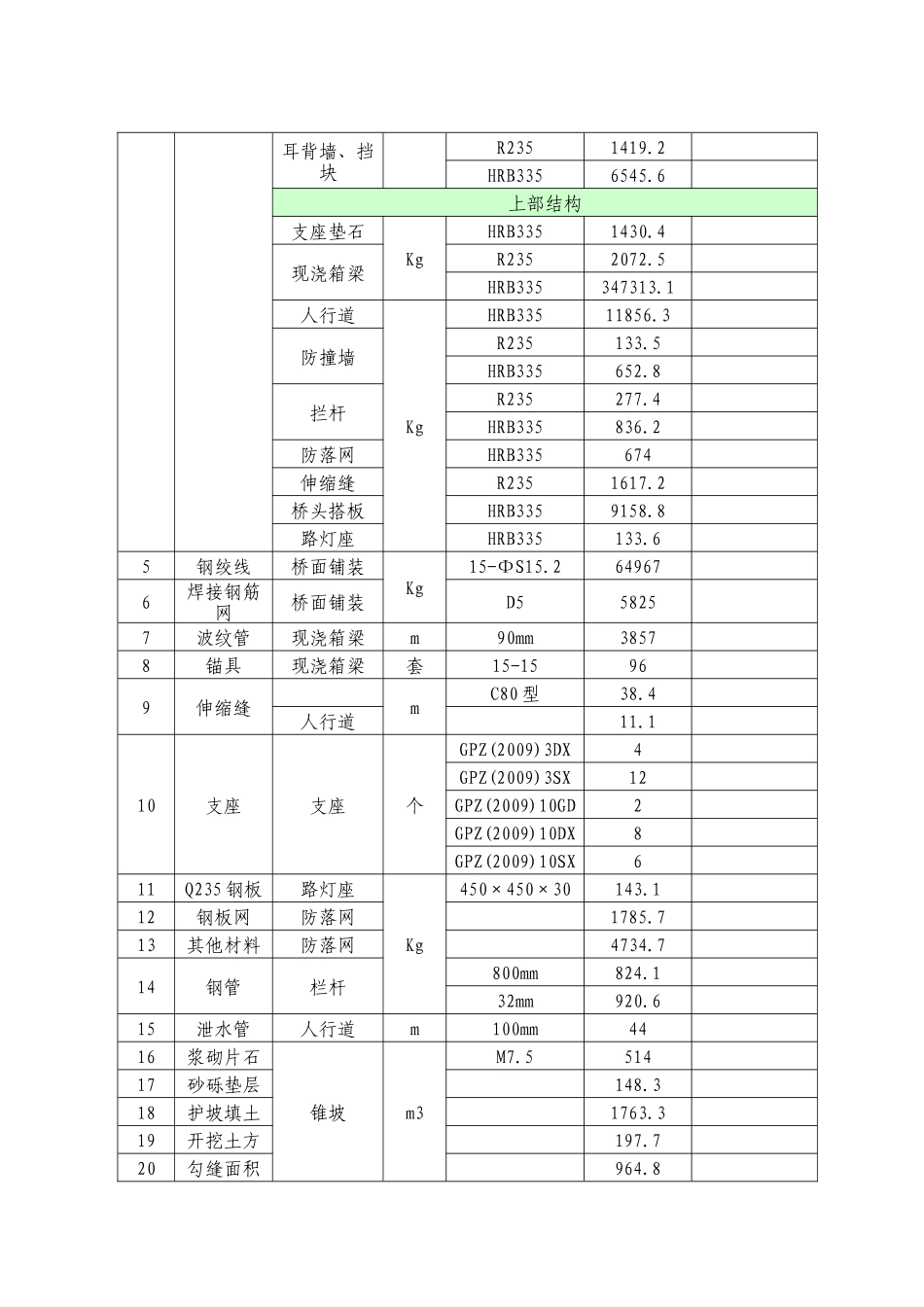

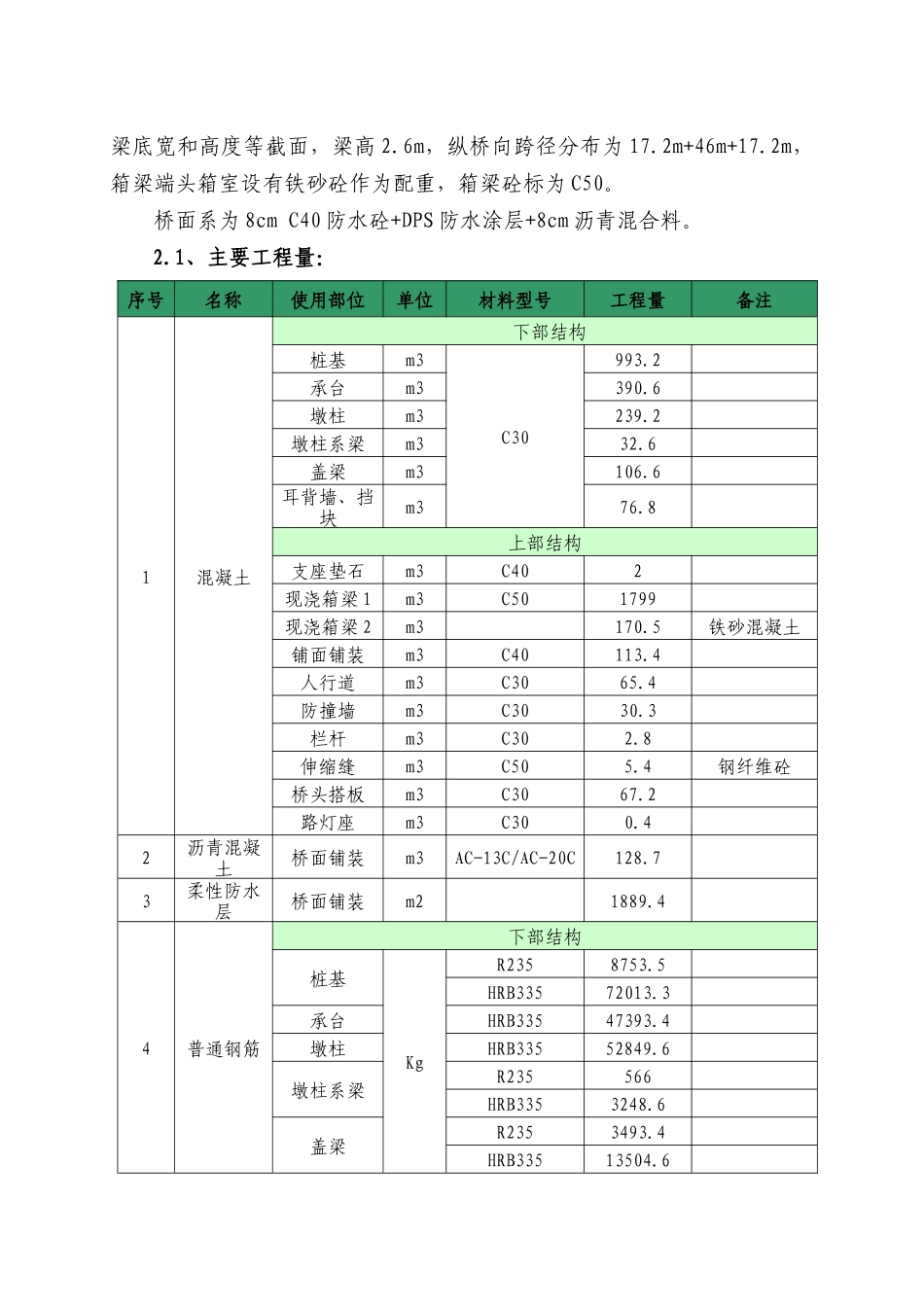

二号桥梁工程施工组织设计一、编制依据：1.1、阿镇查干庙村至红海子村乡村公路工程施工设计图 ；1.2、《公路工程技术标准》（JTG B01-2003）1.3、《公路工程质量检验评定标准》（JTG F80/1-2004）1.4、《公路桥梁设计通用规范》（JTG D60-2004）；1.5、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004））；1.6、《公路桥涵与基础设计规范》（JTG D63-2007）；1.7、《公路桥涵钢结构及木结构设计规范》（JTJ 025-86）；1.8、《城市桥梁设计荷载标准》（CJJ77 -98）；1.9、《公路桥涵施工技术规范》（JTJ 041 -2000）；1.10、《建筑基坑支护技术规范》(JGJ120-99)1.11、《公路工程施工安全技术规程》（JTJ 076-95）二、工程概况：2.1、工程简介伊金霍洛旗阿镇查干庙村至红海子村乡村公路工程，在 K8+784.316 处桥梁为该项目的子项目工程之一，该桥为跨包茂高速桥梁的改造工程，旧桥机动车道宽 11 米，两侧防撞栏杆为 0.5 米，斜角=17.63°，孔跨布置为4×20，下部结构为桩柱式；在该桥左右车道两侧各加宽一座桥梁，使原桥为中央分隔带，两侧加宽桥梁为独立的两幅桥梁。新建桥梁桩基采用直径 1.2/1.5m 两种型号桩基，桩长均为 25m，砼标号 为 C25 。 桥 台 桩 直 接 盖 梁 ， 桥 墩 为 群 桩 基 础 连 接 承 台 ， 墩 柱 为2.0×1.6m 矩 形 实 心 墩 ， 为 了 保 证 桥 墩 整 体 稳 定 ， 墩 柱 顶 位 置 设1.2×1.2m 系梁，承台、墩柱、系梁及盖梁砼标号均为 C30。箱梁采用整体现浇，双幅单箱五室结构，半幅箱梁宽度为 23.5m，箱梁底宽和高度等截面，梁高 2.6m，纵桥向跨径分布为 17.2m+46m+17.2m，箱梁端头箱室设有铁砂砼作为配重，箱梁砼标为 C50。桥面系为 8cm C40 防水砼+DPS 防水涂层+8cm 沥青混合料。2.1、主要工程量：序号名称使用部位单位材料型号工程量备注1混凝土 下部结构桩基m3C30993.2 承台m3390.6 墩柱m3239.2 墩柱系梁m332.6 盖梁m3106.6 耳背墙、挡块m376.8 上部结构支座垫石m3C402 现浇箱梁 1m3C501799 现浇箱梁 2m3 170.5铁砂混凝土铺面铺装m3C40113.4 人行道m3C3065.4 防撞墙m3C3030.3 栏杆m3C302.8 伸缩缝m3C505.4钢纤维砼桥头搭板m3C3067.2 路灯座m3C300.4 2沥青混凝土桥面铺装m3AC-13C/AC-20C128.7 3柔性防水层桥面铺装m2 1889.4 4普通钢筋下部结构桩基KgR2358753.5 HRB33572013.3 承台HRB33547393.4...
