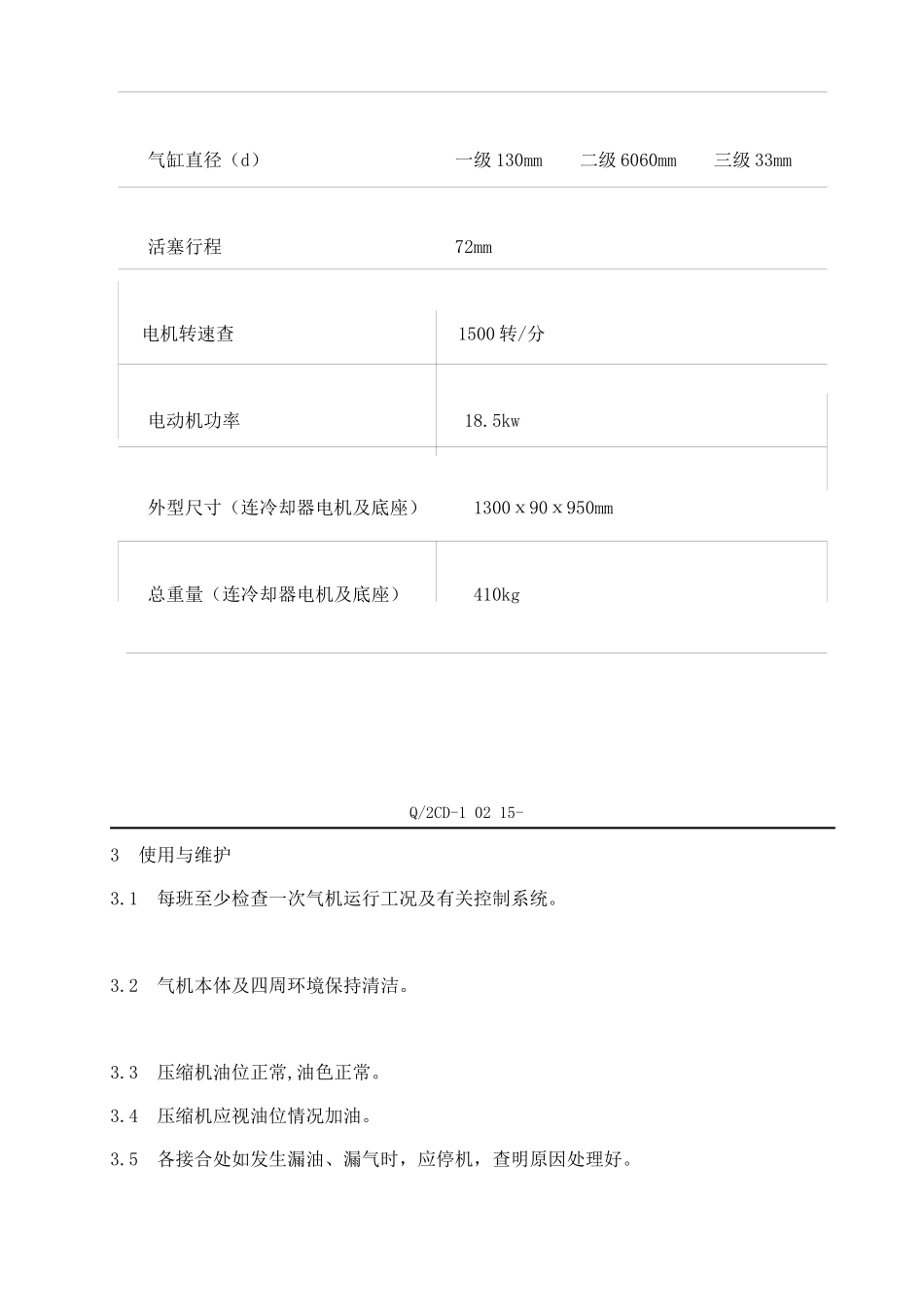

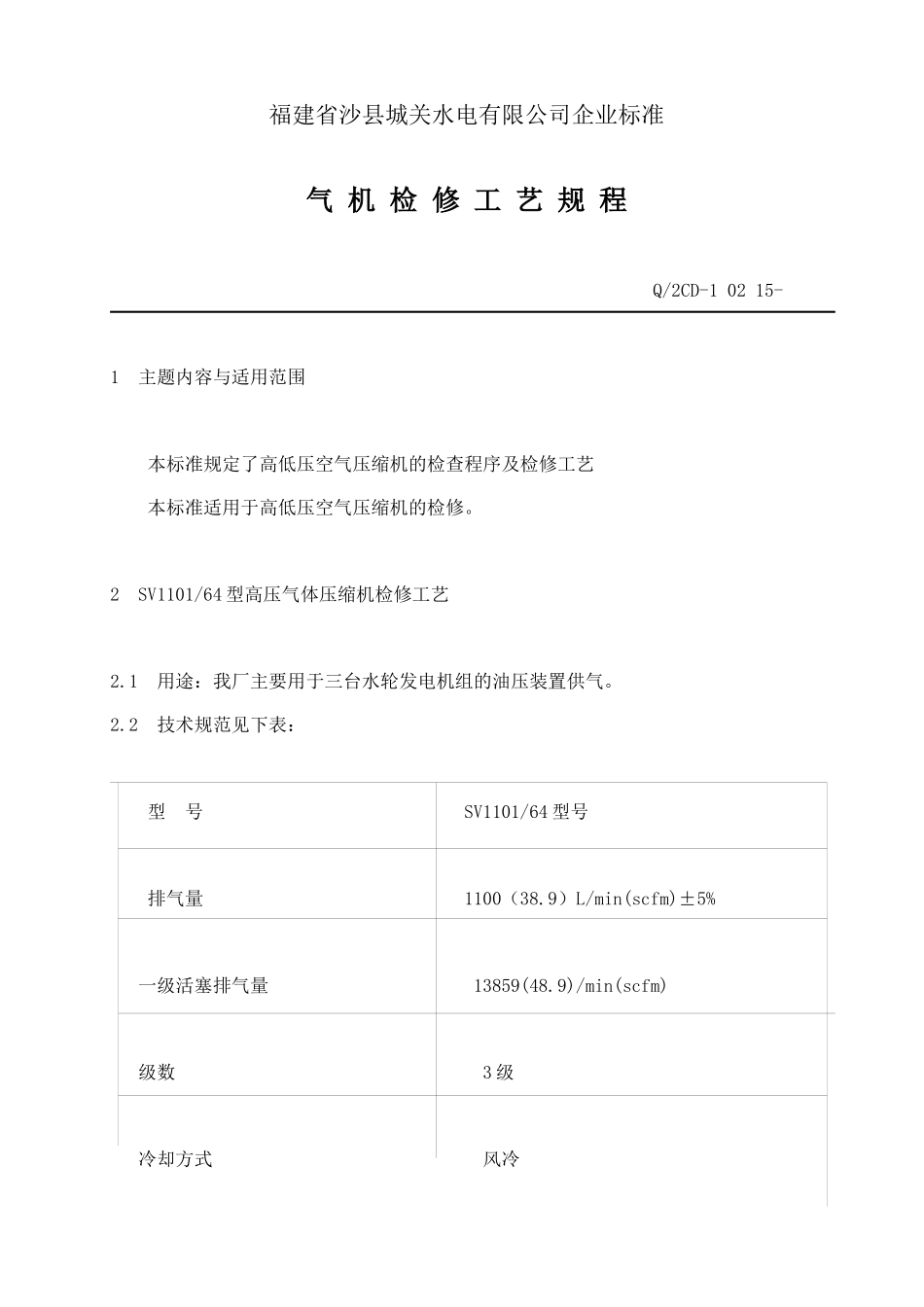

福建省沙县城关水电有限公司企业标准气 机 检 修 工 艺 规 程 Q/2CD-1 02 15-1 主题内容与适用范围 本标准规定了高低压空气压缩机的检查程序及检修工艺 本标准适用于高低压空气压缩机的检修。2 SV1101/64 型高压气体压缩机检修工艺2.1 用途：我厂主要用于三台水轮发电机组的油压装置供气。2.2 技术规范见下表： 型 号 SV1101/64 型号 排气量 1100（38.9）L/min(scfm)±5% 一级活塞排气量 13859(48.9)/min(scfm) 级数 3 级 冷却方式 风冷气缸直径（d） 一级 130mm 二级 6060mm 三级 33mm活塞行程 72mm电机转速查 1500 转/分 电动机功率 18.5kw 外型尺寸（连冷却器电机及底座） 1300ⅹ90ⅹ950mm总重量（连冷却器电机及底座） 410kgQ/2CD-1 02 15-3 使用与维护3.1 每班至少检查一次气机运行工况及有关控制系统。3.2 气机本体及四周环境保持清洁。3.3 压缩机油位正常,油色正常。3.4 压缩机应视油位情况加油。3.5 各接合处如发生漏油、漏气时，应停机，查明原因处理好。3.6 当机器运转有碰撞等异常声响，应停机，查明原因，将其修好。3.7 在设备使用过程中，必须注意电机和仪表工作情况。3.8 每 2000 小时或最多两年必须换一次油(合成油每隔 4 年,每次换油时都必须检查压缩 机的阀门。3.9 4000 小时后要全部更换阀门。4 常见故障及排除4.1 空气压力及排气量开始下降4.1.1 在管道中以及冷却管的法兰接头处存在泄漏。上紧螺丝接头并检查压缩机是否气密。4.1.2 空气进气过滤器变脏，进入的空气流被阻塞。清洁空气过滤器。4.1.3 第一压缩级的气缸盖垫片(7/7+8)或进气阀薄片(7/14)损坏。检查并更换损坏部件。4.1.4 油水分离器处的减压阀的密封性不好。检查并处理好密封。4.1.5 压缩机通过减压管道在油水薄片处漏气。更换部件。4.1.6 长时间运行后活塞环磨损。更换活塞环。4.2 第一级安全阀漏气。检查并更换第二压缩级的气缸盖片或阀片。4.3 第二级安全阀漏气。检查并更换损坏部件。4.4 第三级安全阀漏气。重新调节安全阀。4.5 保压阀泄漏，套筒（17/10）或 O 型圈（17/5）损坏。更换损坏部件。4.6 单向阀泄漏。更换损坏的内部部件或全套单向阀。4.7 出现猛烈的金属敲击声而非正常的工作噪音则表明：在连杆的曲柄销轴颈或活塞销内有过大的间隙。立即更换连杆。4.8 压缩机达不到最大工作压力或超过最大工作压力。第三级安全阀漏气。4.9 保压阀失调。向下旋转压力调节帽（17/1...
