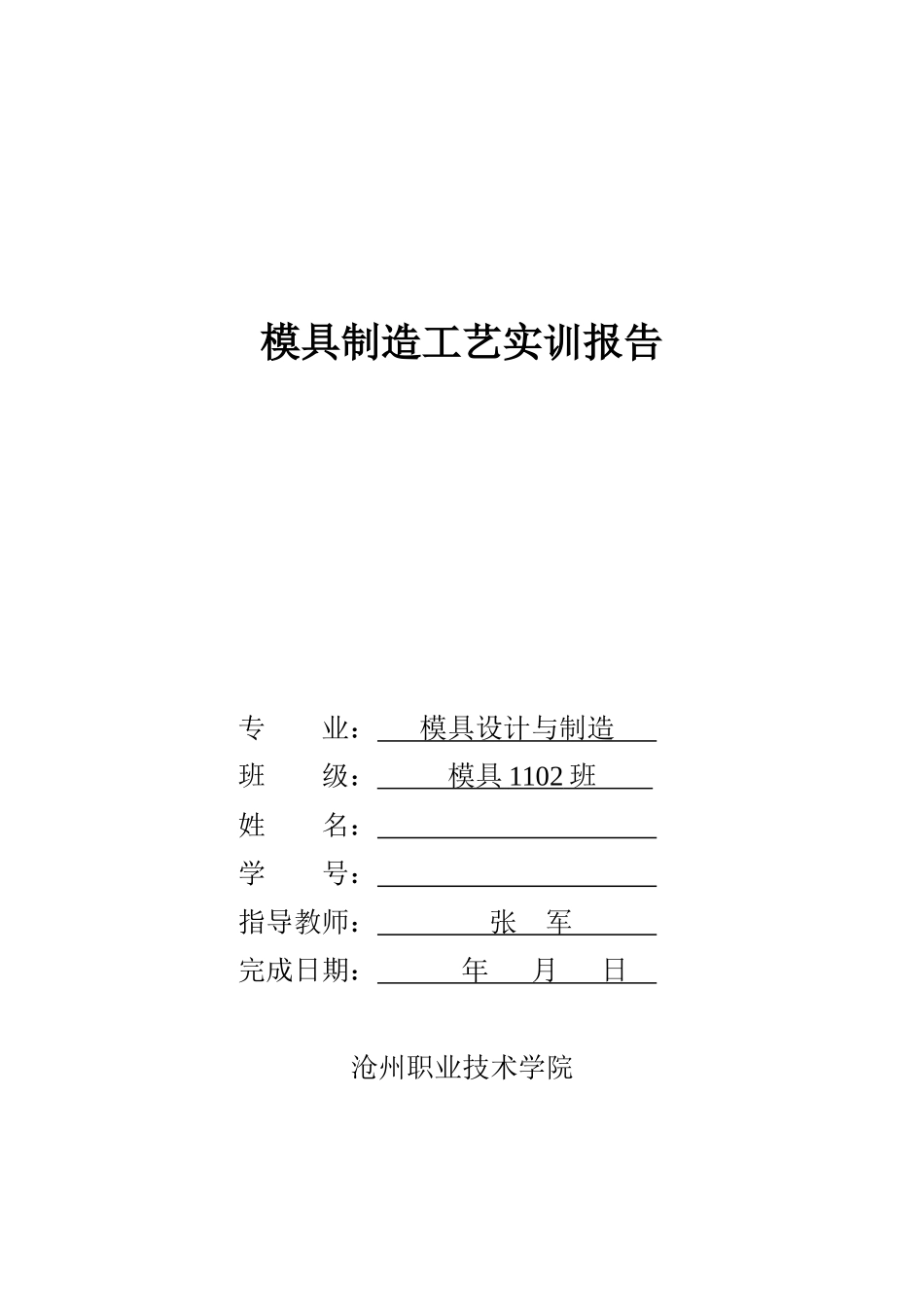

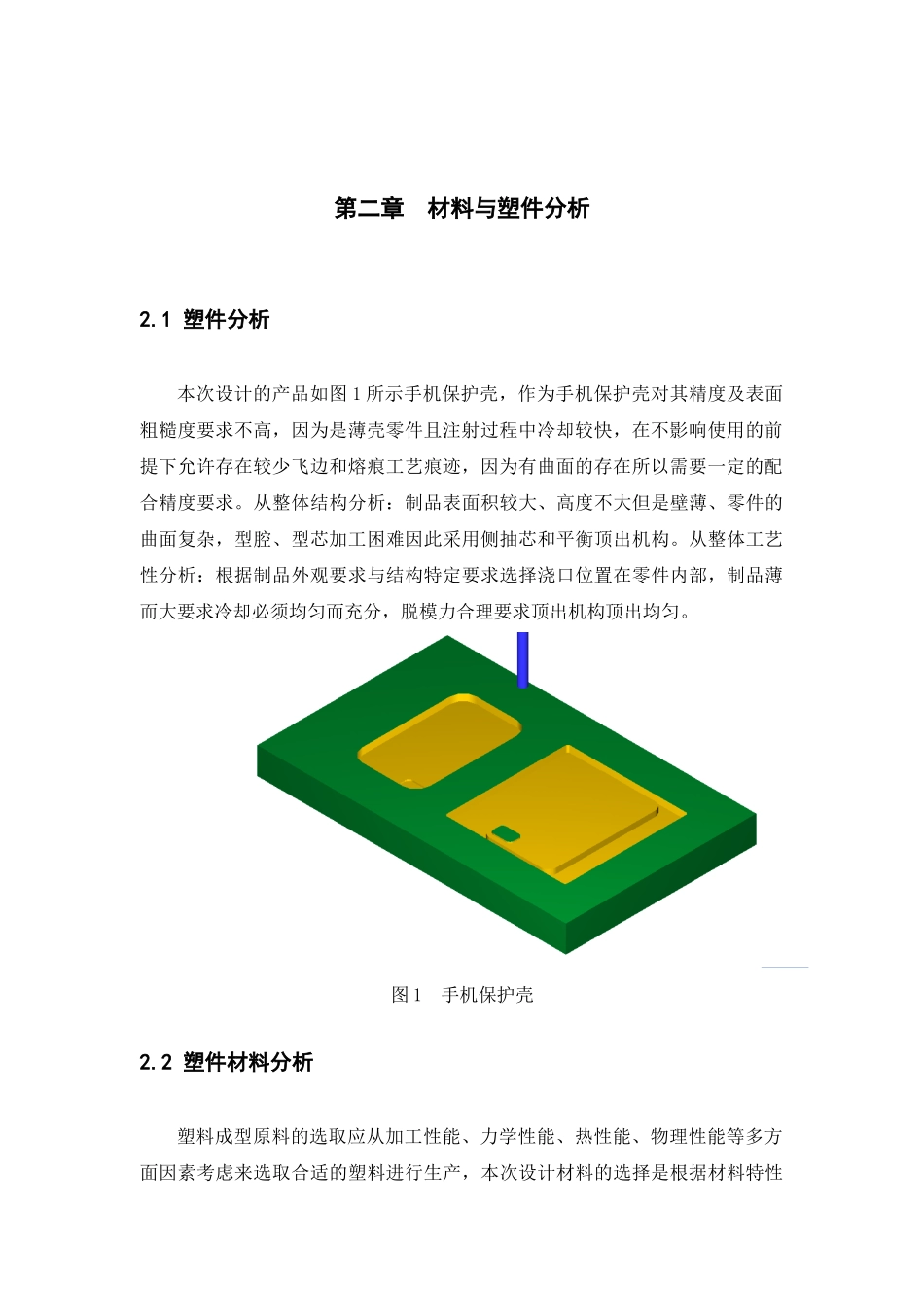

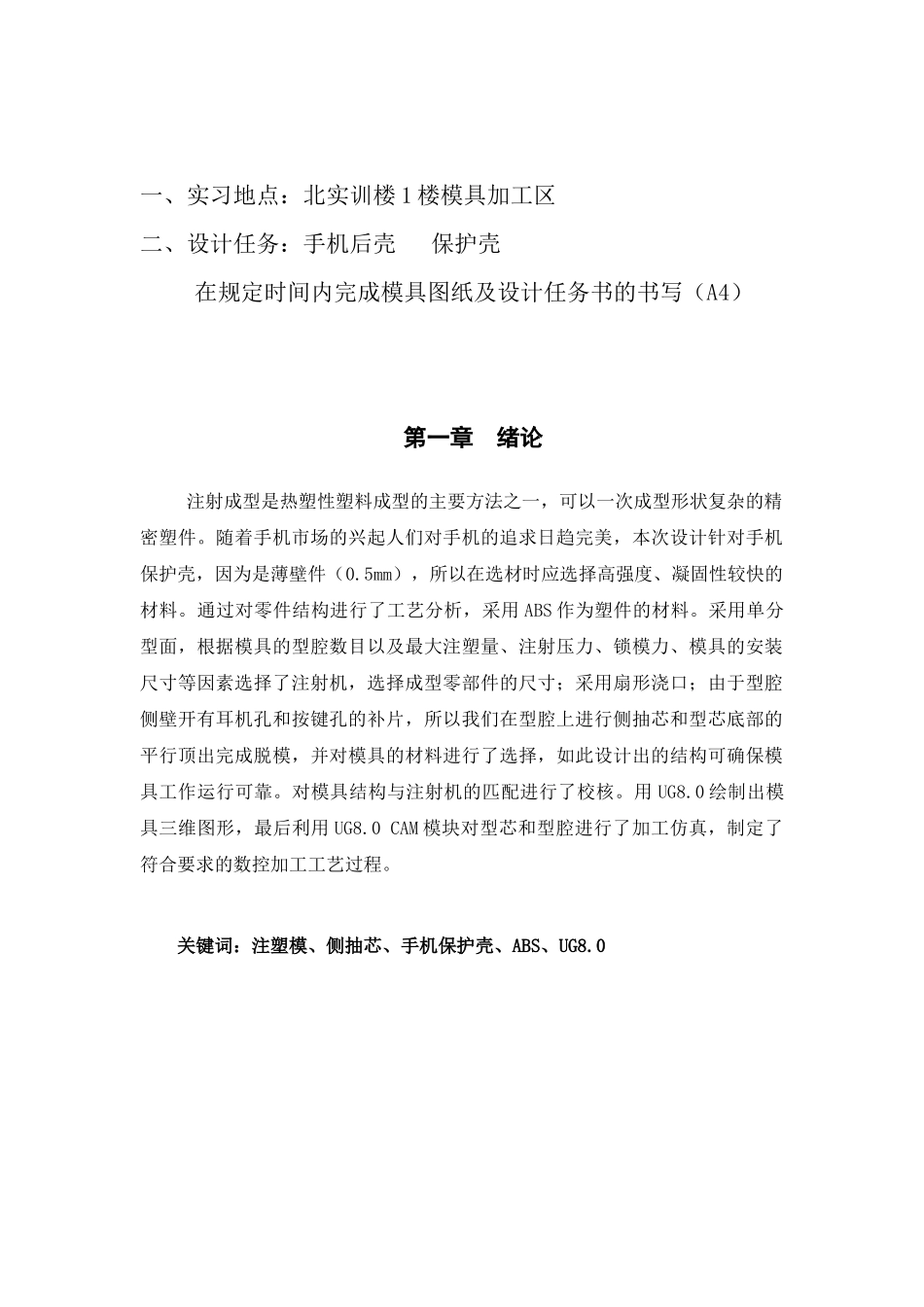

模具制造工艺实训报告专 业： 模具设计与制造 班 级： 模具 1102 班 姓 名： 学 号： 指导教师： 张 军 完成日期： 年 月 日 沧州职业技术学院一、实习地点：北实训楼 1 楼模具加工区二、设计任务：手机后壳 保护壳在规定时间内完成模具图纸及设计任务书的书写（A4） 第一章 绪论注射成型是热塑性塑料成型的主要方法之一，可以一次成型形状复杂的精密塑件。随着手机市场的兴起人们对手机的追求日趋完美，本次设计针对手机保护壳，因为是薄壁件（0.5mm），所以在选材时应选择高强度、凝固性较快的材料。通过对零件结构进行了工艺分析，采用 ABS 作为塑件的材料。采用单分型面，根据模具的型腔数目以及最大注塑量、注射压力、锁模力、模具的安装尺寸等因素选择了注射机，选择成型零部件的尺寸；采用扇形浇口；由于型腔侧壁开有耳机孔和按键孔的补片，所以我们在型腔上进行侧抽芯和型芯底部的平行顶出完成脱模，并对模具的材料进行了选择，如此设计出的结构可确保模具工作运行可靠。对模具结构与注射机的匹配进行了校核。用 UG8.0 绘制出模具三维图形，最后利用 UG8.0 CAM 模块对型芯和型腔进行了加工仿真，制定了符合要求的数控加工工艺过程。关键词：注塑模、侧抽芯、手机保护壳、ABS、UG8.0第二章 材料与塑件分析2.1 塑件分析本次设计的产品如图 1 所示手机保护壳，作为手机保护壳对其精度及表面粗糙度要求不高，因为是薄壳零件且注射过程中冷却较快，在不影响使用的前提下允许存在较少飞边和熔痕工艺痕迹，因为有曲面的存在所以需要一定的配合精度要求。从整体结构分析：制品表面积较大、高度不大但是壁薄、零件的曲面复杂，型腔、型芯加工困难因此采用侧抽芯和平衡顶出机构。从整体工艺性分析：根据制品外观要求与结构特定要求选择浇口位置在零件内部，制品薄而大要求冷却必须均匀而充分，脱模力合理要求顶出机构顶出均匀。图 1 手机保护壳2.2 塑件材料分析塑料成型原料的选取应从加工性能、力学性能、热性能、物理性能等多方面因素考虑来选取合适的塑料进行生产，本次设计材料的选择是根据材料特性进行选择的。根据塑料受热后表现的性能和加入各种辅助料成分的不同可分为热固性材料和热塑性材料，通过比较分析可以看出热固性塑料主要用于压塑、挤塑成型，而热塑性塑料还适合注塑成型，本次设计为注塑设计，所以采用热塑性塑料。热塑性塑料还分为很多种，如聚乙稀、聚丙稀、聚氯乙烯、聚苯乙烯和ABS 等等...
