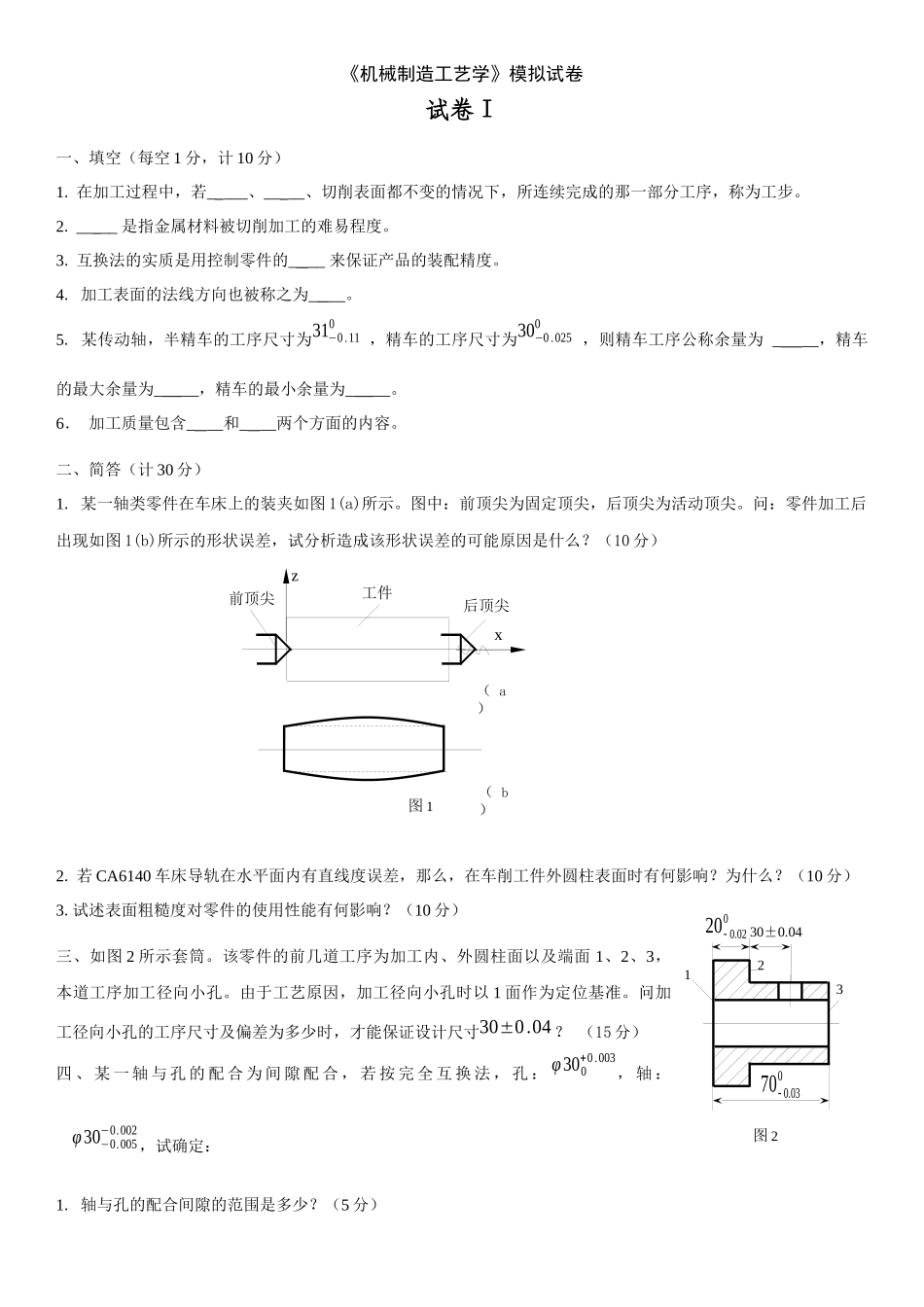

图 1（ b）z工件前顶尖后顶尖（ a）x003.070002.02012330±0.04 图 2《机械制造工艺学》模拟试卷试卷Ⅰ一、填空（每空 1 分，计 10 分）1. 在加工过程中，若_ ___、__ __、切削表面都不变的情况下，所连续完成的那一部分工序，称为工步。2. __ __ 是指金属材料被切削加工的难易程度。3. 互换法的实质是用控制零件的_ __ 来保证产品的装配精度。4. 加工表面的法线方向也被称之为_ __。5. 某传动轴，半精车的工序尺寸为31−0.110 ，精车的工序尺寸为30−0.0250 ，则精车工序公称余量为 _ __，精车的最大余量为_ __，精车的最小余量为_ __。6． 加工质量包含_ __和_ __两个方面的内容。二、简答（计 30 分）1. 某一轴类零件在车床上的装夹如图 1(a)所示。图中：前顶尖为固定顶尖，后顶尖为活动顶尖。问：零件加工后出现如图 1(b)所示的形状误差，试分析造成该形状误差的可能原因是什么？（10 分）2. 若 CA6140 车床导轨在水平面内有直线度误差，那么，在车削工件外圆柱表面时有何影响？为什么？（10 分）3.试述表面粗糙度对零件的使用性能有何影响？（10 分）三、如图 2 所示套筒。该零件的前几道工序为加工内、外圆柱面以及端面 1、2、3，本道工序加工径向小孔。由于工艺原因，加工径向小孔时以 1 面作为定位基准。问加工径向小孔的工序尺寸及偏差为多少时，才能保证设计尺寸30±0.04 ？ （15 分）四 、 某 一 轴 与 孔 的 配 合 为 间 隙 配 合 ， 若 按 完 全 互 换 法 ， 孔 ： φ300+0.003， 轴 ：φ30−0.005−0.002，试确定： 1. 轴与孔的配合间隙的范围是多少？（5 分）后顶尖图 1（ b ）z工件前顶尖（ a ）xd图 2键槽键槽(a)2．若按分组选配法，将公差扩大 4 倍，问：轴与孔按什么样的尺寸及偏差来进行加工？为达到装配精度要求，每组的尺寸范围又是多少？（12 分）3．简述分组选配法的原理。（10 分）五、在磨床上磨削传动轴外圆（磨削前工件表层金属的组织为回火马氏体），磨削时若产生回火烧伤，试分析：磨削后工件表层金相组织的变化及对零件使用性能的影响。 （18 分）《机械制造工艺学》模拟试卷试卷Ⅱ一、填空（每空 1 分，计 10 分）1. 随着批量的不同、加工精度要求的不同、工件的大小不同，工件在装夹中定位方法可分为：_ ___定位的装夹、__ __定位的装夹、__ __定位的装夹。2. 把工艺过程的有关内容和操作方法等按一...
