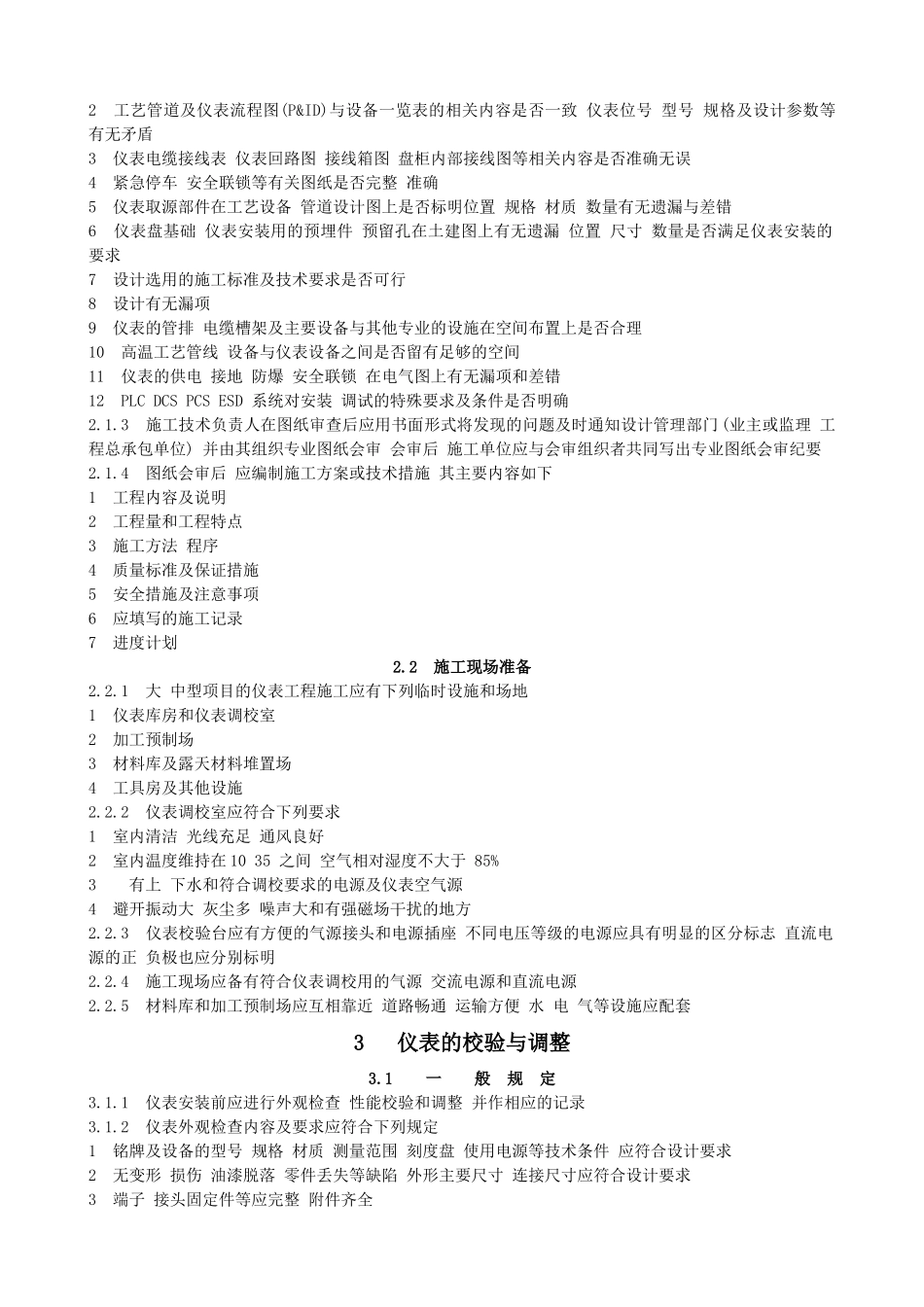

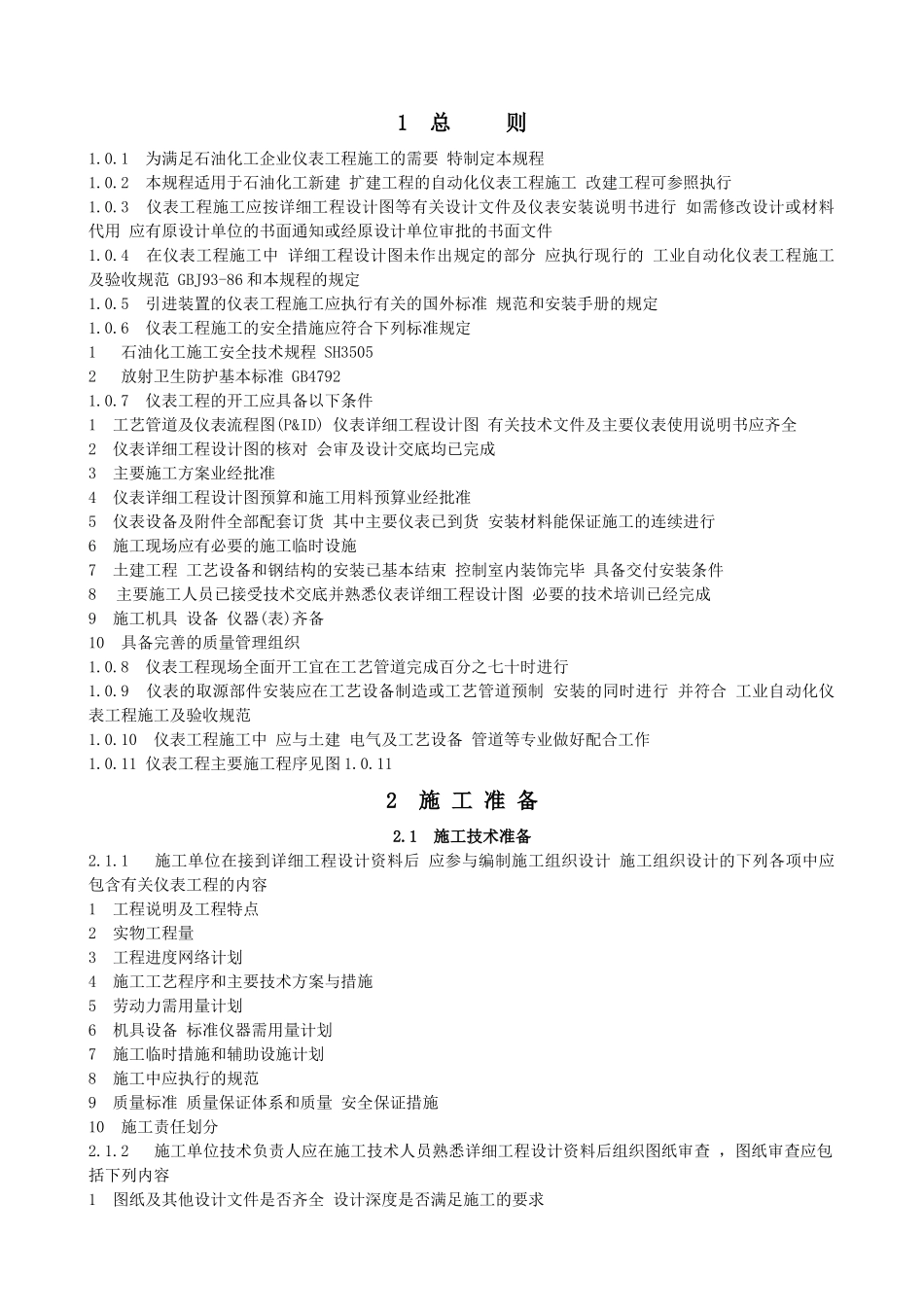

1 总 则1.0.1 为满足石油化工企业仪表工程施工的需要 特制定本规程1.0.2 本规程适用于石油化工新建 扩建工程的自动化仪表工程施工 改建工程可参照执行1.0.3 仪表工程施工应按详细工程设计图等有关设计文件及仪表安装说明书进行 如需修改设计或材料代用 应有原设计单位的书面通知或经原设计单位审批的书面文件1.0.4 在仪表工程施工中 详细工程设计图未作出规定的部分 应执行现行的 工业自动化仪表工程施工及验收规范 GBJ93-86 和本规程的规定1.0.5 引进装置的仪表工程施工应执行有关的国外标准 规范和安装手册的规定1.0.6 仪表工程施工的安全措施应符合下列标准规定1 石油化工施工安全技术规程 SH35052 放射卫生防护基本标准 GB47921.0.7 仪表工程的开工应具备以下条件1 工艺管道及仪表流程图(P&ID) 仪表详细工程设计图 有关技术文件及主要仪表使用说明书应齐全2 仪表详细工程设计图的核对 会审及设计交底均已完成3 主要施工方案业经批准4 仪表详细工程设计图预算和施工用料预算业经批准5 仪表设备及附件全部配套订货 其中主要仪表已到货 安装材料能保证施工的连续进行6 施工现场应有必要的施工临时设施7 土建工程 工艺设备和钢结构的安装已基本结束 控制室内装饰完毕 具备交付安装条件8主要施工人员已接受技术交底并熟悉仪表详细工程设计图 必要的技术培训已经完成9 施工机具 设备 仪器(表)齐备10 具备完善的质量管理组织1.0.8 仪表工程现场全面开工宜在工艺管道完成百分之七十时进行1.0.9 仪表的取源部件安装应在工艺设备制造或工艺管道预制 安装的同时进行 并符合 工业自动化仪表工程施工及验收规范1.0.10 仪表工程施工中 应与土建 电气及工艺设备 管道等专业做好配合工作1.0.11 仪表工程主要施工程序见图 1.0.112 施 工 准 备2.1 施工技术准备2.1.1 施工单位在接到详细工程设计资料后 应参与编制施工组织设计 施工组织设计的下列各项中应包含有关仪表工程的内容1 工程说明及工程特点2 实物工程量3 工程进度网络计划4 施工工艺程序和主要技术方案与措施5 劳动力需用量计划6 机具设备 标准仪器需用量计划7 施工临时措施和辅助设施计划8 施工中应执行的规范9 质量标准 质量保证体系和质量 安全保证措施10 施工责任划分2.1.2 施工单位技术负责人应在施工技术人员熟悉详细工程设计资料后组织图纸审查 ，图纸审查应包括下列内容1 图纸及其他设计文件是否齐全 设计深...
