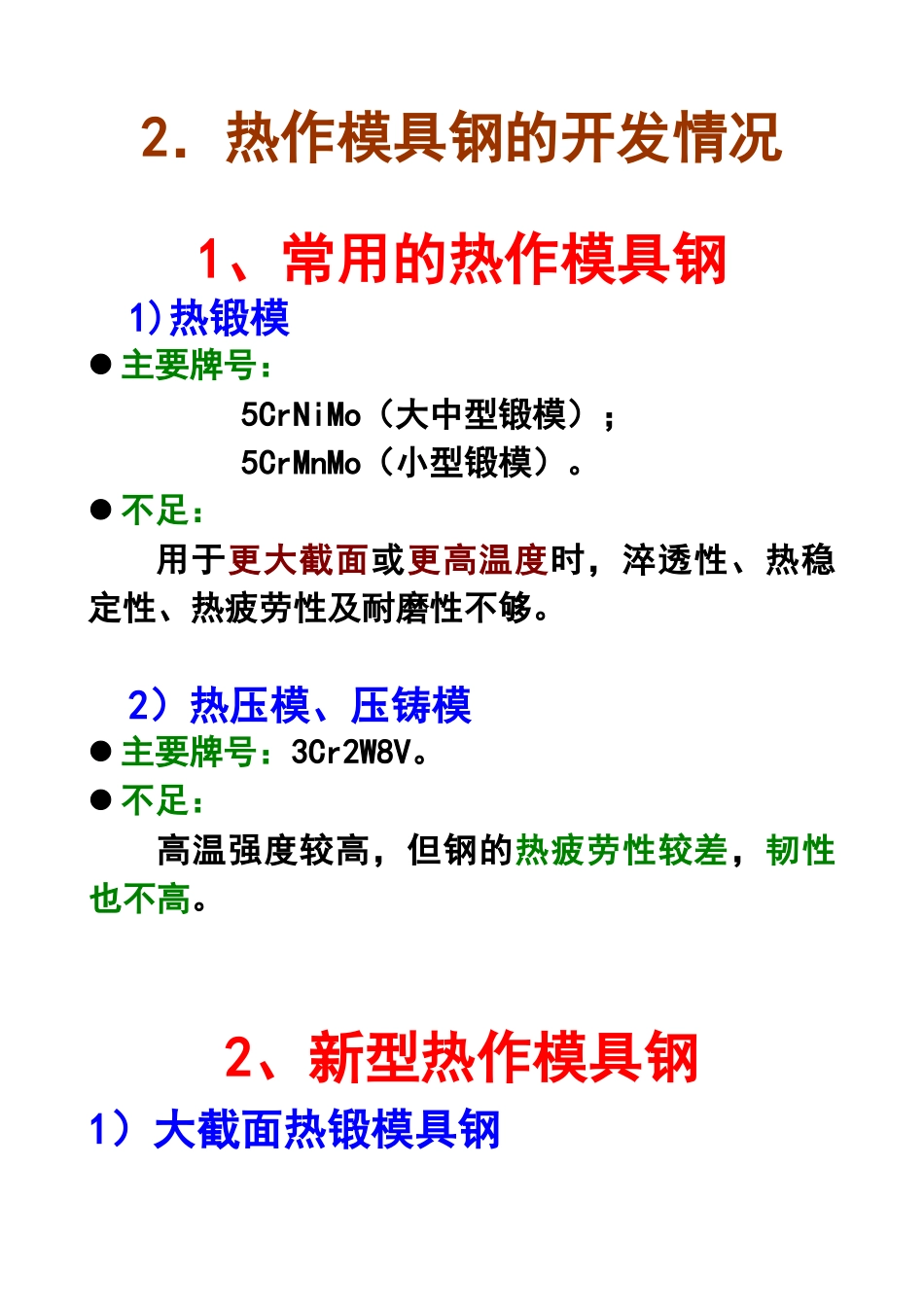

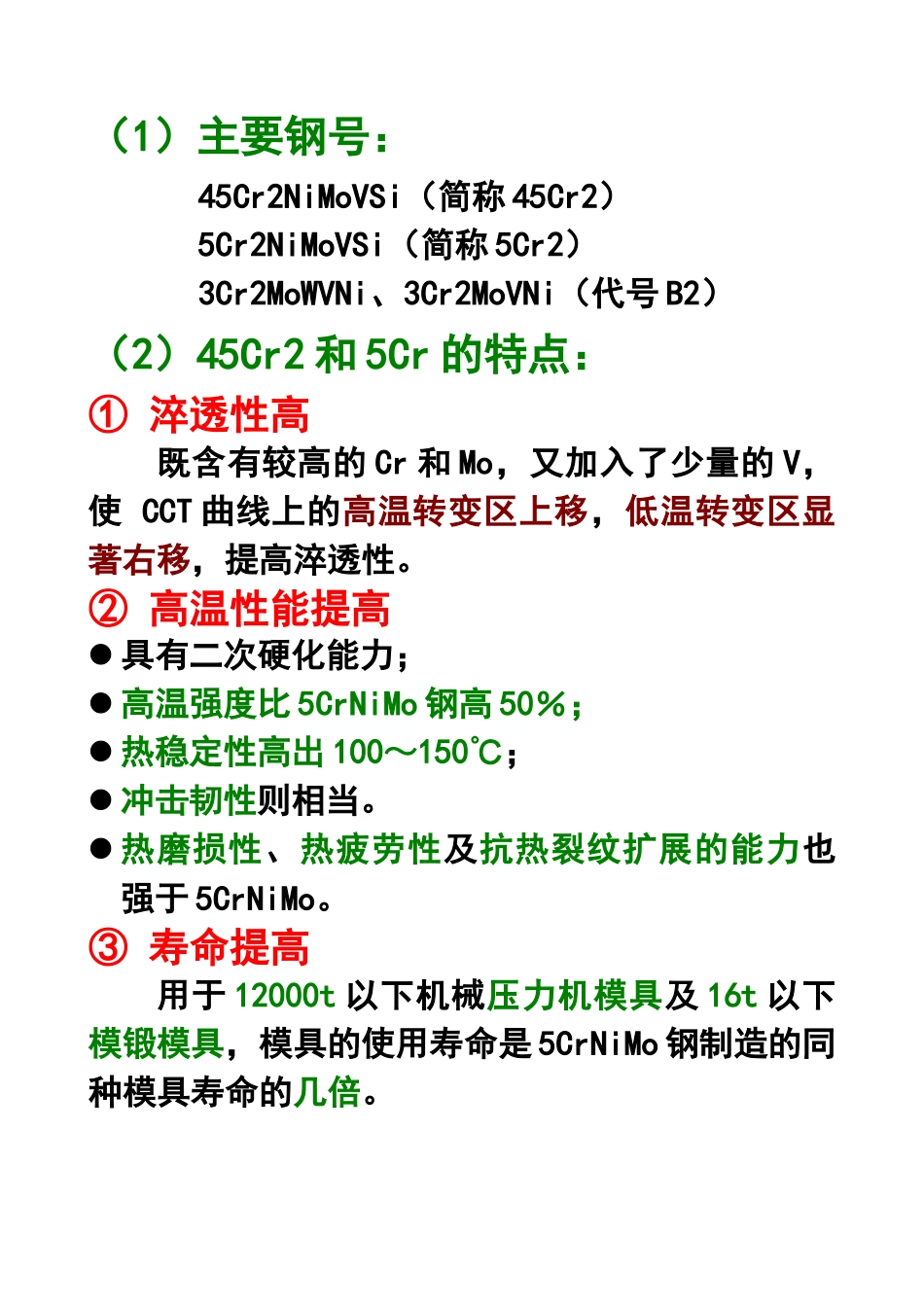

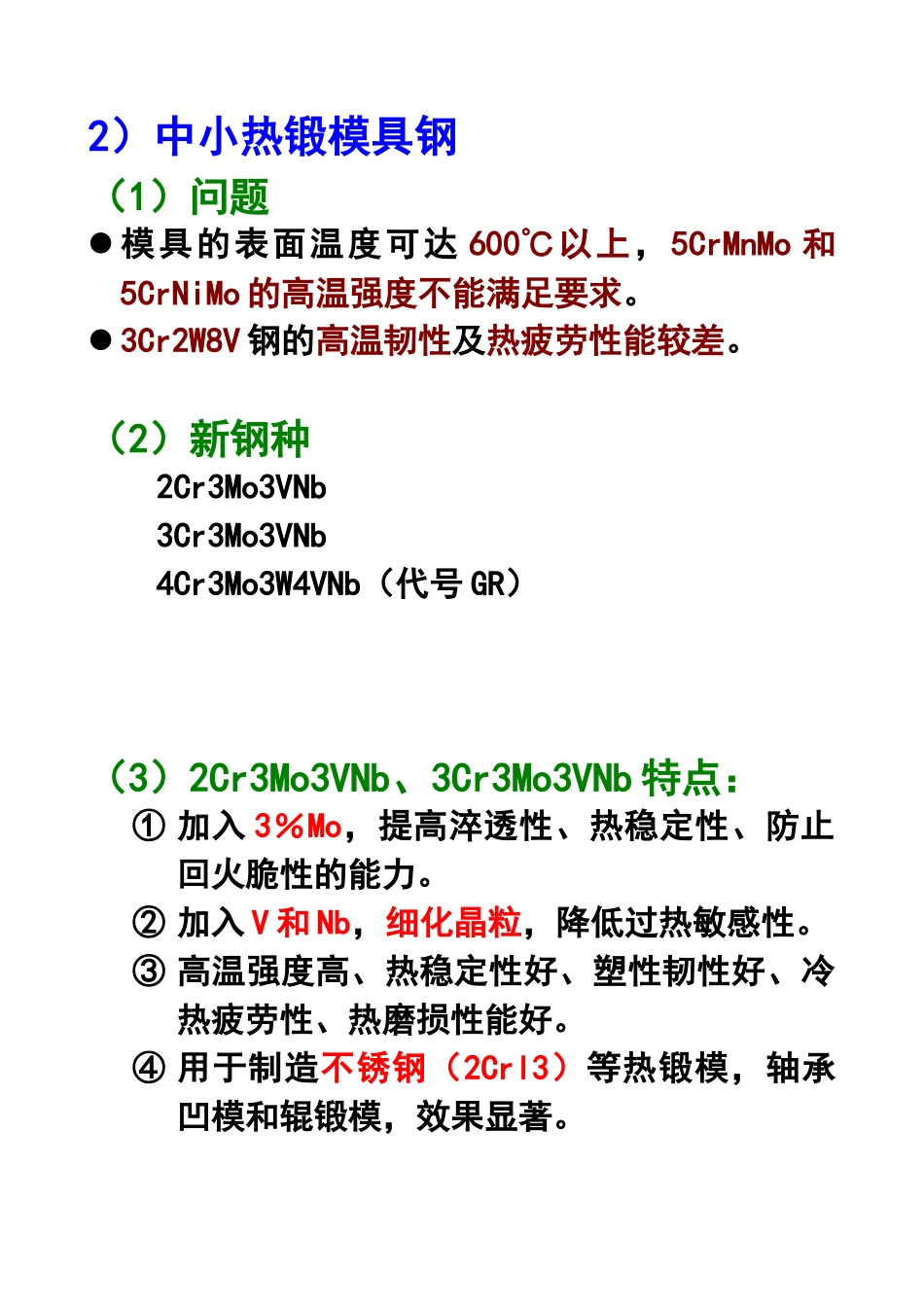

2．热作模具钢的开发情况1、常用的热作模具钢1)热锻模 主要牌号： 5CrNiMo（大中型锻模）； 5CrMnMo（小型锻模）。 不足：用于更大截面或更高温度时，淬透性、热稳定性、热疲劳性及耐磨性不够。2）热压模、压铸模 主要牌号：3Cr2W8V。 不足：高温强度较高，但钢的热疲劳性较差，韧性也不高。 2、新型热作模具钢1）大截面热锻模具钢（1）主要钢号：45Cr2NiMoVSi（简称 45Cr2）5Cr2NiMoVSi（简称 5Cr2）3Cr2MoWVNi、3Cr2MoVNi（代号 B2）（2）45Cr2 和 5Cr 的特点：① 淬透性高既含有较高的 Cr 和 Mo，又加入了少量的 V，使 CCT 曲线上的高温转变区上移，低温转变区显著右移，提高淬透性。② 高温性能提高 具有二次硬化能力； 高温强度比 5CrNiMo 钢高 50％； 热稳定性高出 100～150℃； 冲击韧性则相当。 热磨损性、热疲劳性及抗热裂纹扩展的能力也强于 5CrNiMo。③ 寿命提高用于 12000t 以下机械压力机模具及 16t 以下模锻模具，模具的使用寿命是 5CrNiMo 钢制造的同种模具寿命的几倍。 2）中小热锻模具钢（1）问题 模具的表面温度可达 600℃以上，5CrMnMo 和5CrNiMo 的高温强度不能满足要求。 3Cr2W8V 钢的高温韧性及热疲劳性能较差。（2）新钢种2Cr3Mo3VNb3Cr3Mo3VNb4Cr3Mo3W4VNb（代号 GR）（3）2Cr3Mo3VNb、3Cr3Mo3VNb 特点：① 加入 3％Mo，提高淬透性、热稳定性、防止回火脆性的能力。② 加入 V 和 Nb，细化晶粒，降低过热敏感性。③ 高温强度高、热稳定性好、塑性韧性好、冷热疲劳性、热磨损性能好。④ 用于制造不锈钢（2Crl3）等热锻模，轴承凹模和辊锻模，效果显著。（4）4Cr3Mo3W4VNb（代号 GR）特点：① 除 Cr、Mo、V 和 Nb 外，又加入了 4％W，高温强度和热稳定性进一步提高；② 且具有良好的冷热疲劳性能；③ 适用于制造工作温度 600-700℃的浅型腔中小锻模，也可用于铜合金热挤压模具。3）压铸模具钢（1）3Cr2W8V 的问题 冷热疲劳性能较差； 模具的使用寿命不高。（2）新材料4Cr3Mo2MnVNbB（代号 Y4）4Cr5Mo2MnVSi（代号 Y10） ① 4Cr3Mo2MnVNbB（代号 Y4）——针对铜合金压铸模具而研制特点通过合理的成份配比，使其在达到高的热强性及热稳定性的同时，又保持了良好的韧性和塑性 、 抗 冷 热 疲 劳 性 能 、 使 用 寿 命 明 显 高 于3Cr2W8V。应用铜合金压铸模、热挤压和中小热锻模具。② 4Cr5Mo2MnVSi...
