高压喷射注浆法(旋喷桩法)施工工艺标准VIP专享VIP免费

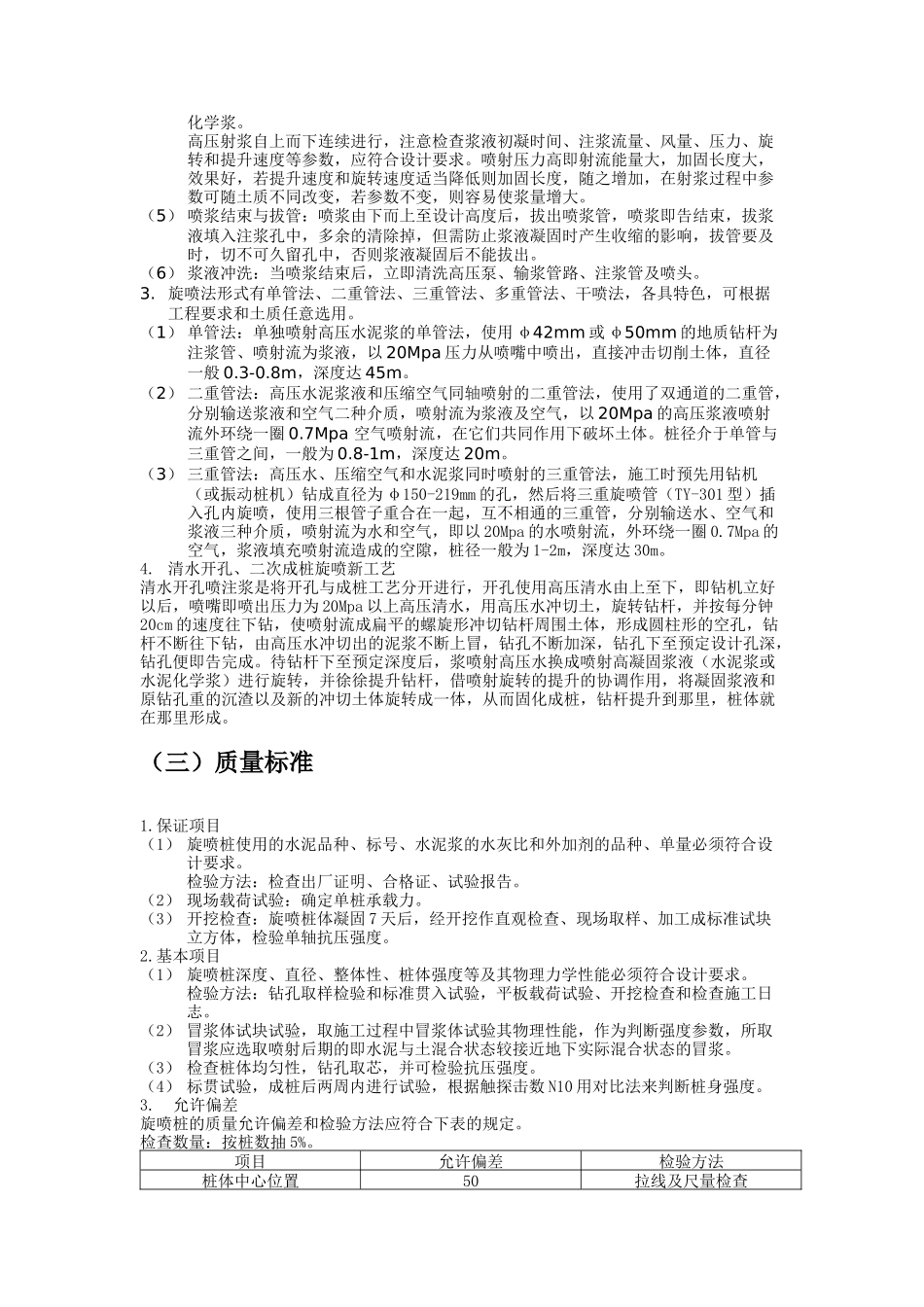

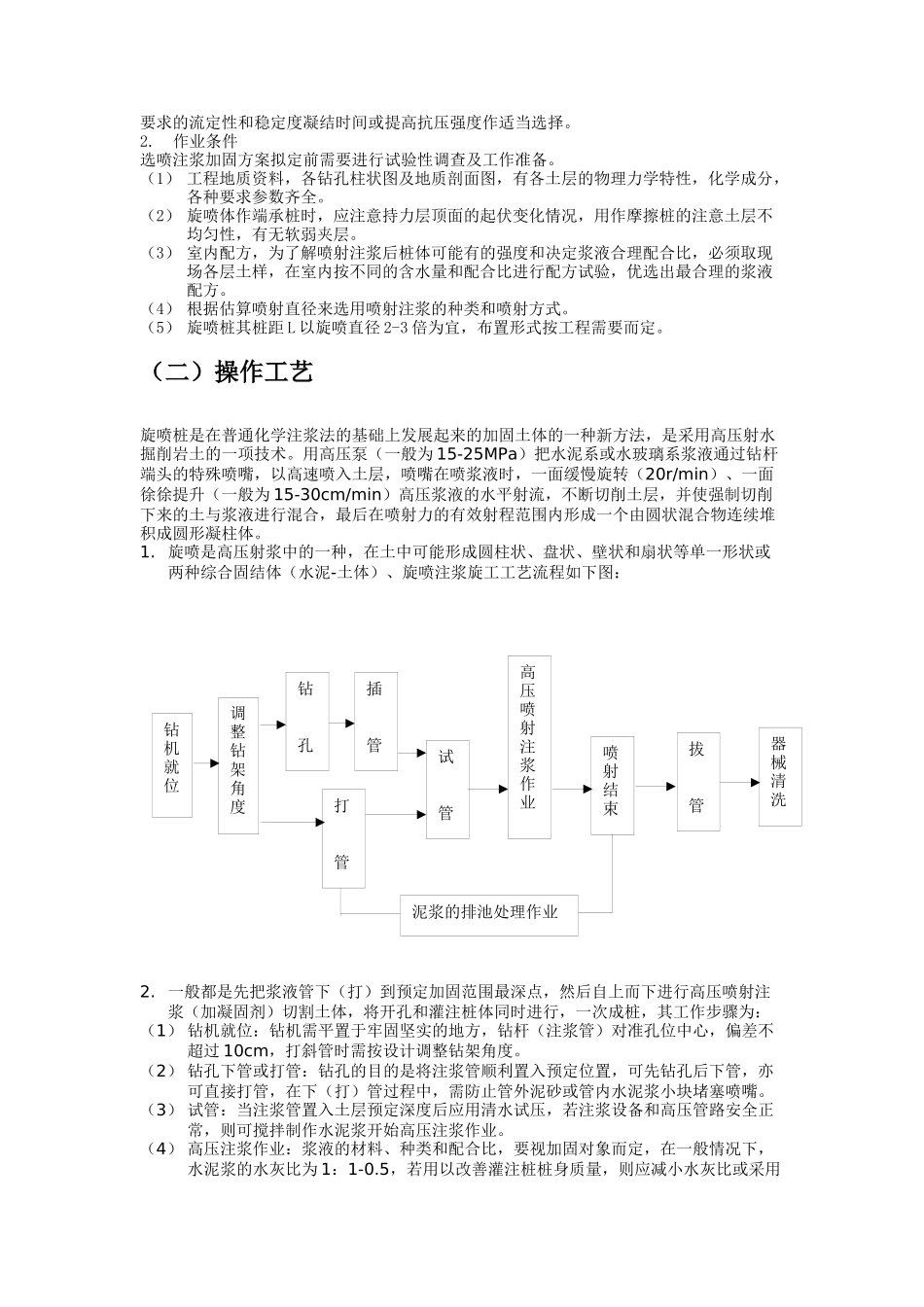

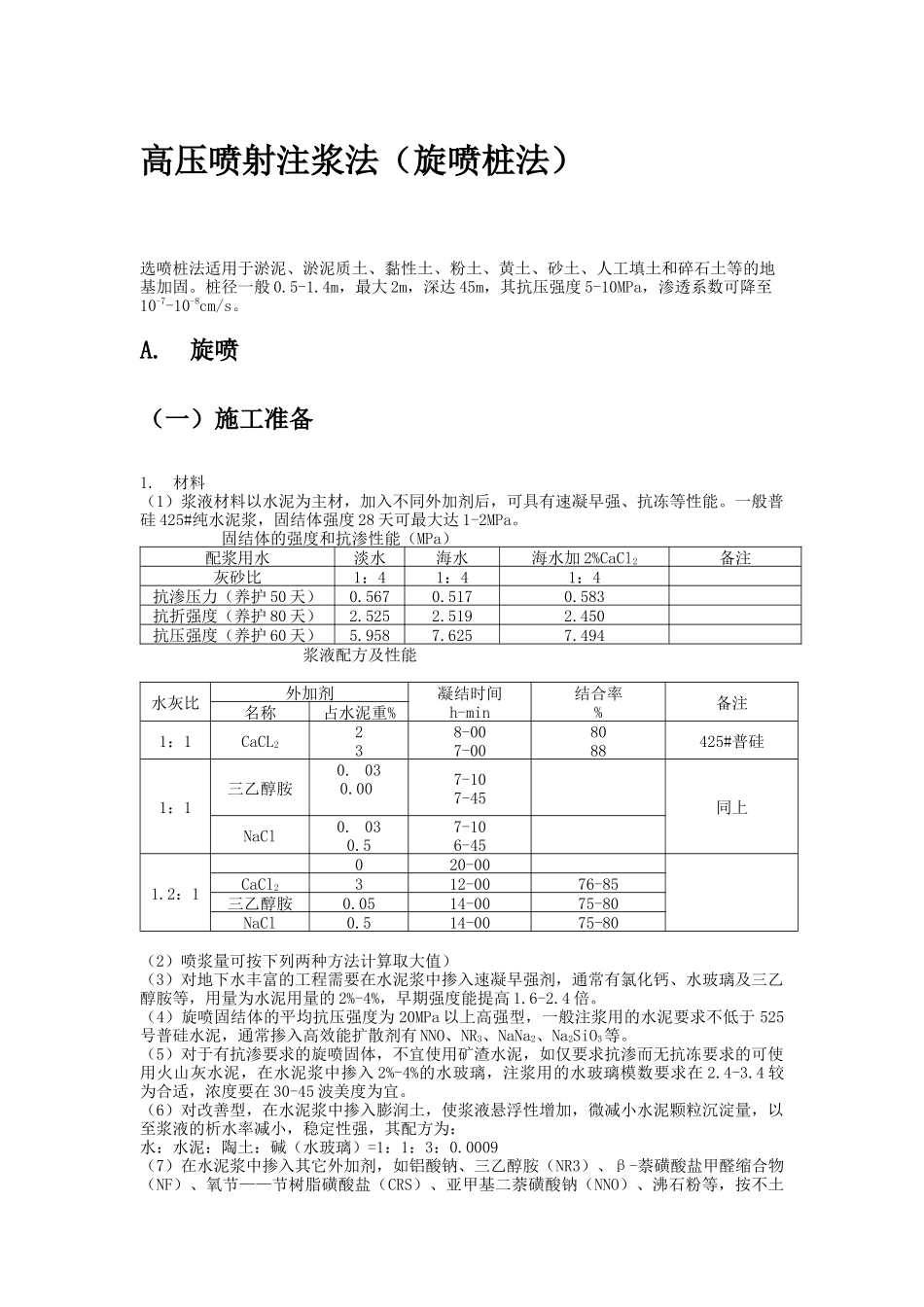

高压喷射注浆法（旋喷桩法）选喷桩法适用于淤泥、淤泥质土、黏性土、粉土、黄土、砂土、人工填土和碎石土等的地基加固。桩径一般 0.5-1.4m，最大 2m，深达 45m，其抗压强度 5-10MPa，渗透系数可降至10-7-10-8cm/s。A. 旋喷（一）施工准备1.材料（1）浆液材料以水泥为主材，加入不同外加剂后，可具有速凝早强、抗冻等性能。一般普硅 425#纯水泥浆，固结体强度 28 天可最大达 1-2MPa。 固结体的强度和抗渗性能（MPa）配浆用水淡水海水海水加 2%CaCl2备注灰砂比1：41：41：4抗渗压力（养护 50 天）0.5670.5170.583抗折强度（养护 80 天）2.5252.5192.450抗压强度（养护 60 天）5.9587.6257.494 浆液配方及性能水灰比外加剂凝结时间h-min结合率%备注名称占水泥重%1：1CaCL2238-007-008088425#普硅1：1三乙醇胺0. 03 0.007-107-45同上NaCl0. 030.57-106-451.2：1020-00CaCl2312-0076-85三乙醇胺0.0514-0075-80NaCl0.514-0075-80（2）喷浆量可按下列两种方法计算取大值）（3）对地下水丰富的工程需要在水泥浆中掺入速凝早强剂，通常有氯化钙、水玻璃及三乙醇胺等，用量为水泥用量的 2%-4%，早期强度能提高 1.6-2.4 倍。（4）旋喷固结体的平均抗压强度为 20MPa 以上高强型，一般注浆用的水泥要求不低于 525号普硅水泥，通常掺入高效能扩散剂有 NNO、NR3、NaNa2、Na2SiO3等。（5）对于有抗渗要求的旋喷固体，不宜使用矿渣水泥，如仅要求抗渗而无抗冻要求的可使用火山灰水泥，在水泥浆中掺入 2%-4%的水玻璃，注浆用的水玻璃模数要求在 2.4-3.4 较为合适，浓度要在 30-45 波美度为宜。（6）对改善型，在水泥浆中掺入膨润土，使浆液悬浮性增加，微减小水泥颗粒沉淀量，以至浆液的析水率减小，稳定性强，其配方为：水：水泥：陶土：碱（水玻璃）=1：1：3：0.0009（7）在水泥浆中掺入其它外加剂，如铝酸钠、三乙醇胺（NR3）、β-萘磺酸盐甲醛缩合物（NF）、氧节——节树脂磺酸盐（CRS）、亚甲基二萘磺酸钠（NNO）、沸石粉等，按不土要求的流定性和稳定度凝结时间或提高抗压强度作适当选择。2.作业条件选喷注浆加固方案拟定前需要进行试验性调查及工作准备。（1） 工程地质资料，各钻孔柱状图及地质剖面图，有各土层的物理力学特性，化学成分，各种要求参数齐全。（2） 旋喷体作端承桩时，应注意持力层顶面的起伏变化情况，用作摩擦桩的注意土层不均匀性，有无软弱夹层。（3） 室内配方，为了解喷射注浆后桩体可能有的强度和...
