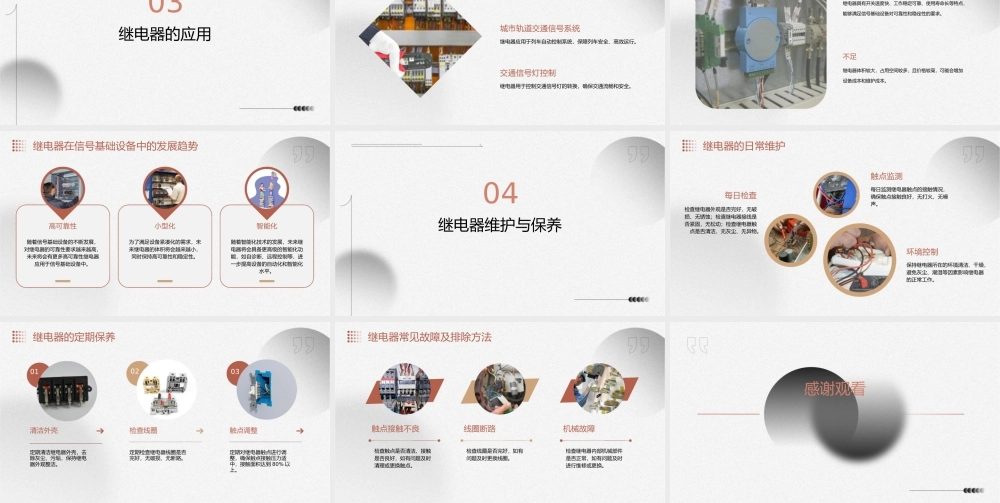

项目一信号基础设备继电器通用课件• 信号基础设备继电器• 继电器的应用• 继电器维护与保养01继电器概述继电器的定义与作用01继电器是一种电子控制器件，通过输入回路接收控制信号，控制输出回路接通或断开，以实现对电路的控制。02继电器的作用是实现自动控制、保护电路和保护设备，广泛应用于电力、通信、交通、家电等领域。继电器的分类与特点电磁继电器真空继电器利用电磁铁吸合和释放的原理，实现触点的接通和断开。具有结构简单、体积小、价格便宜等优点，但机械寿命较短。利用真空技术将触点密封在真空室中，以实现触点的无磨损接通和断开。具有寿命长、可靠性高、防爆等特点，但价格较高。固态继电器利用半导体器件代替机械触点，实现电路的通断控制。具有无机械运动、寿命长、可靠性高等优点，但价格较高。继电器的工作原理继电器由输入电路、控制电路和输出电路三部分组成。输入电路接收到控制信号后，控制电路中的电磁铁或半导体器件动作，触点闭合或断开，实现电路的通断控制。继电器的工作原理可以根据不同类型而有所不同，但总体上都是通过控制电路实现对输出电路的控制。02信号基础设备继电器信号基础设备继电器的定义与作用定义信号基础设备继电器是一种控制开关，用于接通或断开电路，从而实现信号的传递和控制。作用在信号传输和控制系统中，信号基础设备继电器作为核心元件，用于实现信号的转换、放大、传递等功能，保障系统的稳定性和可靠性。信号基础设备继电器的分类与特点分类根据工作原理和应用场景，信号基础设备继电器可分为电磁继电器、固态继电器、时间继电器等不同类型。特点不同类型的继电器具有不同的特点和应用范围，如电磁继电器具有结构简单、寿命长等优点，适用于一般控制电路；固态继电器具有反应速度快、寿命长等优点，适用于高频、大电流控制电路。信号基础设备继电器的工作原理工作原理信号基础设备继电器的工作原理基于电磁感应和磁力作用的原理，通过电流的变化产生磁场，进而实现电路的通断控制。工作过程当输入电路中的电流发生变化时，感应线圈产生磁场，磁力作用使铁芯吸合或释放，从而带动触点开关接通或断开电路。03继电器的应用继电器在信号基础设备中的应用场景铁路信号控制继电器用于实现铁路信号的逻辑控制，如道岔控制、信号灯控制等。城市轨道交通信号系统继电器应用于列车自动控制系统，保障列车安全、高效运行。交通信号灯控制继电器用于控制交通信号灯的转换，确保交通流畅和安全。...
