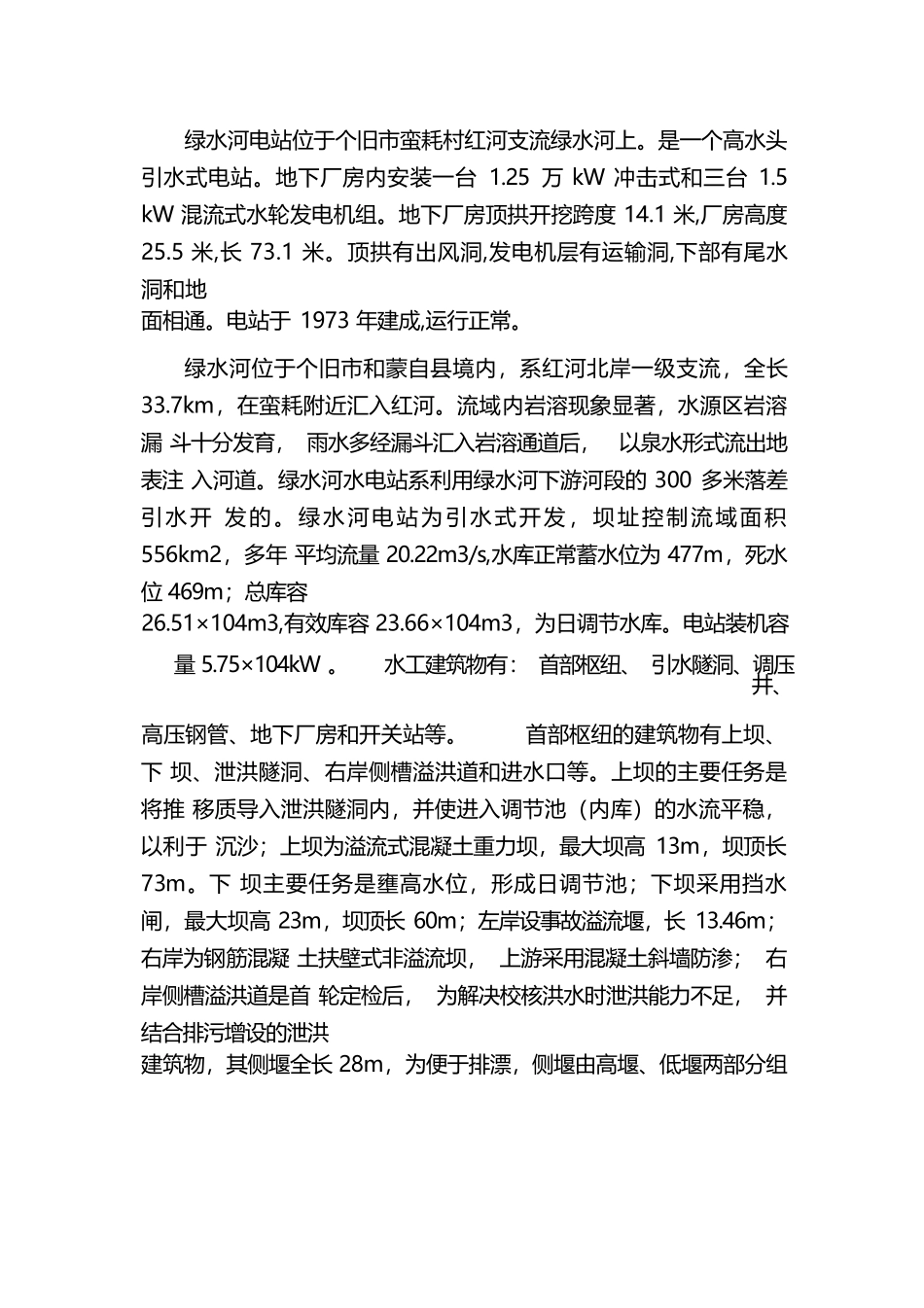

绿水河电站位于个旧市蛮耗村红河支流绿水河上。是一个高水头 引水式电站。地下厂房内安装一台 1.25 万 kW 冲击式和三台 1.5 kW 混流式水轮发电机组。地下厂房顶拱开挖跨度 14.1 米,厂房高度 25.5 米,长 73.1 米。顶拱有出风洞,发电机层有运输洞,下部有尾水洞和地面相通。电站于 1973 年建成,运行正常。绿水河位于个旧市和蒙自县境内，系红河北岸一级支流，全长 33.7km，在蛮耗附近汇入红河。流域内岩溶现象显著，水源区岩溶漏 斗十分发育， 雨水多经漏斗汇入岩溶通道后， 以泉水形式流出地表注 入河道。绿水河水电站系利用绿水河下游河段的 300 多米落差引水开 发的。绿水河电站为引水式开发，坝址控制流域面积 556km2，多年 平均流量 20.22m3/s,水库正常蓄水位为 477m，死水位 469m；总库容26.51×104m3,有效库容 23.66×104m3，为日调节水库。电站装机容量 5.75×104kW 。 水工建筑物有： 首部枢纽、 引水隧洞、调压井、高压钢管、地下厂房和开关站等。 首部枢纽的建筑物有上坝、下 坝、泄洪隧洞、右岸侧槽溢洪道和进水口等。上坝的主要任务是将推 移质导入泄洪隧洞内，并使进入调节池（内库）的水流平稳，以利于 沉沙；上坝为溢流式混凝土重力坝，最大坝高 13m，坝顶长 73m。下 坝主要任务是壅高水位，形成日调节池；下坝采用挡水闸，最大坝高 23m，坝顶长 60m；左岸设事故溢流堰，长 13.46m；右岸为钢筋混凝 土扶壁式非溢流坝， 上游采用混凝土斜墙防渗； 右岸侧槽溢洪道是首 轮定检后， 为解决校核洪水时泄洪能力不足， 并结合排污增设的泄洪建筑物，其侧堰全长 28m，为便于排漂，侧堰由高堰、低堰两部分组成。 拦河坝设有垂直位移、水平位移、渗流和应力等监测设施。 拦河坝下坝的河床冲积层厚大于 10m，基岩为云母片岩，风化层厚度 3m 左右。左岸基岩出露地面， 右岸有厚 20 余米的复盖层， 组成复杂， 有山麓堆积、坡积和冲积层等。各层的组成、物理力学性质和水文地 质条件差异很大， 山麓堆积和冲积层为强透水层， 坡积层一般力学性质较差， 经首轮定检钻孔取样试验， 冲积层为含砂粉质粘土或粘质土砾等。平均容重 1.68t/m3，内摩擦角 26°,凝聚力 3 t/m2。 下坝址右岸有一滑坡，山坡坡度约 20°,复盖层最大厚度约 30m，上部 为山麓堆积，夹碎石壤土，下部为壤土，基岩为云母片岩。滑坡宽约 190m，长约 300m，高程自 560m 至 460m。据 32 年观测资料...
