《机床夹具设计》课后作业二VIP免费

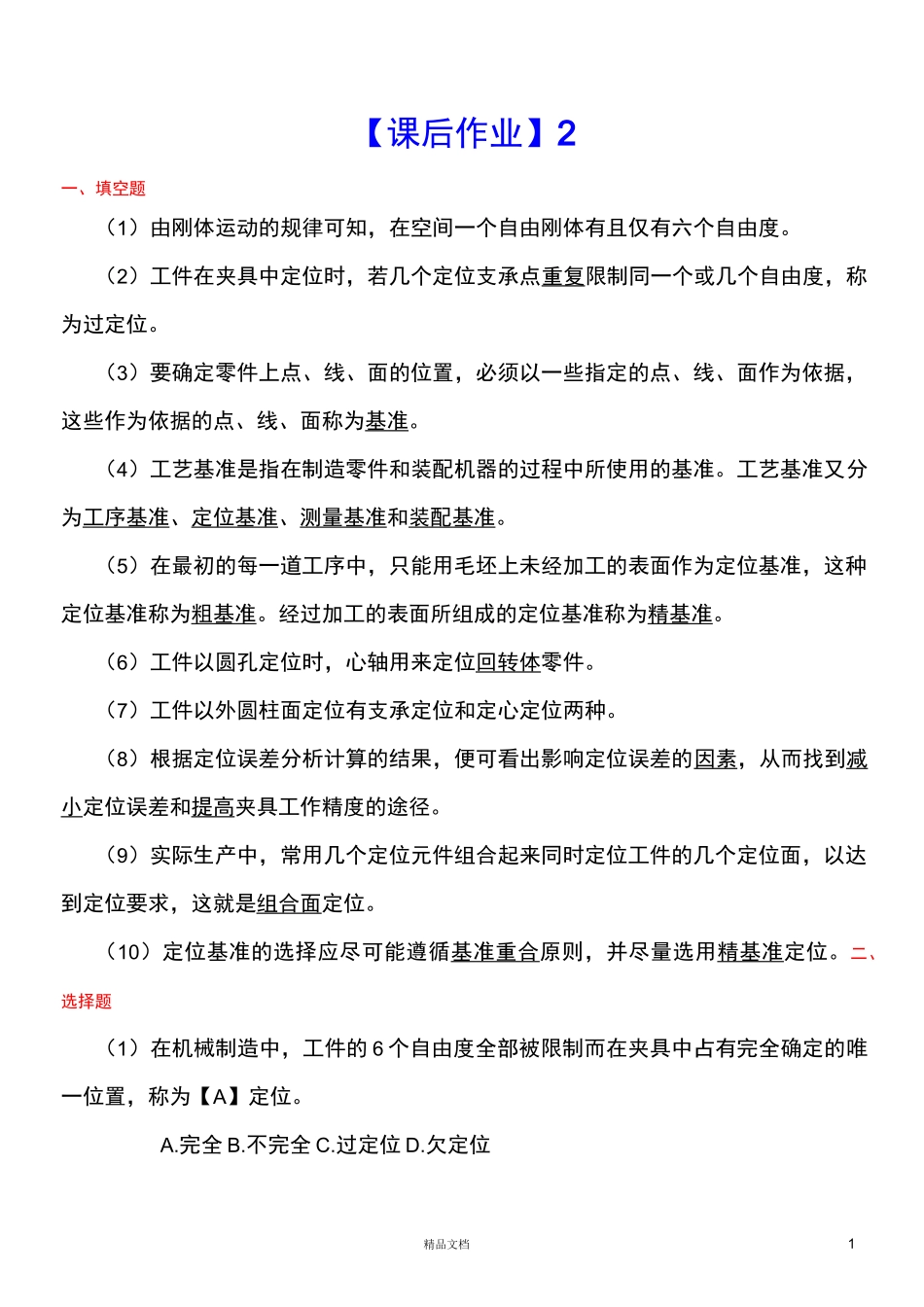

精品文档1【课后作业】2一、填空题（1）由刚体运动的规律可知，在空间一个自由刚体有且仅有六个自由度。（2）工件在夹具中定位时，若几个定位支承点重复限制同一个或几个自由度，称为过定位。（3）要确定零件上点、线、面的位置，必须以一些指定的点、线、面作为依据，这些作为依据的点、线、面称为基准。（4）工艺基准是指在制造零件和装配机器的过程中所使用的基准。工艺基准又分为工序基准、定位基准、测量基准和装配基准。（5）在最初的每一道工序中，只能用毛坯上未经加工的表面作为定位基准，这种定位基准称为粗基准。经过加工的表面所组成的定位基准称为精基准。（6）工件以圆孔定位时，心轴用来定位回转体零件。（7）工件以外圆柱面定位有支承定位和定心定位两种。（8）根据定位误差分析计算的结果，便可看出影响定位误差的因素，从而找到减小定位误差和提高夹具工作精度的途径。（9）实际生产中，常用几个定位元件组合起来同时定位工件的几个定位面，以达到定位要求，这就是组合面定位。（10）定位基准的选择应尽可能遵循基准重合原则，并尽量选用精基准定位。二、选择题（1）在机械制造中，工件的 6 个自由度全部被限制而在夹具中占有完全确定的唯一位置，称为【A】定位。A.完全 B.不完全 C.过定位 D.欠定位精品文档2（2）加工时确定零件在机床或夹具中位置所依据的那些点、线、面称为【B】基准，即确定被加工表面位置的基准。A.工序 B.定位 C.测量 D.装配（3）在机械加工中，支承板与支承钉的结构已经标准化，其对工件定位基面的形状通常是【A】。A.平面 B.外圆柱面 C.内孔 D.锥面（4）常见典型定位方式很多，当采用宽 V 形块或两个窄 V 形块对工件外圆柱面定位时，限制自由度的数目为【D】个。A.1B.2C.3D.4（5）工件在夹具中定位时,由于定位误差由基准不重合误差 AB和基准位移 AY组成。因此，有以下【ABCD】种情况。A.当 A=0,A≠0 时，产生定位误差的原因是基准位移，故 A=ABYDYB.当A≠0,A=0 时，产生定位误差的原因是基准不重合，故 AD=ABBYDBC.当 A≠0,A=0 时，如果工序基准不在定位基准面上，则 A=A+ABYDYBD.当 A≠0,A=0 时，如果工序基准在定位基面上，则 A=A-ABYDYB三、简答题1 .简述六点定位原理、完全定位、不完全定位、欠定位及过定位的基本概念，并举例说明。答：（1）六点定位原理：在夹具中采用合理的六个定位支承点，与工件的定位基准相接触，来限制工件的六个自由度，称为六点定位原理。（2...
