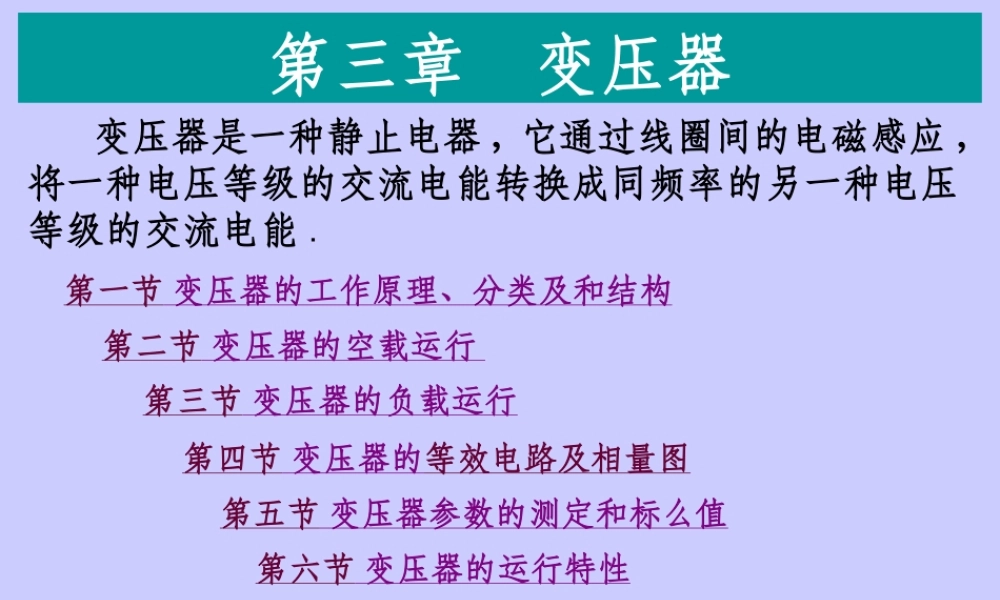

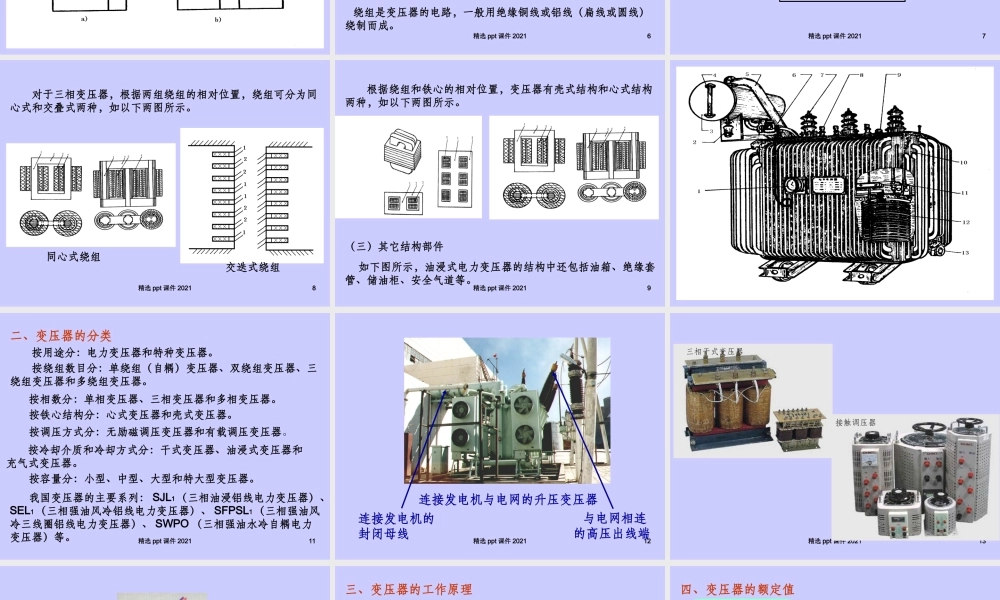

精选 ppt 课件 20211第一节 变压器的工作原理、分类及和结构第二节 变压器的空载运行 第三节 变压器的负载运行第四节 变压器的等效电路及相量图第五节 变压器参数的测定和标么值第六节 变压器的运行特性第七节 三相变压器第八节 其它用途的变压器 变压器是一种静止电器 , 它通过线圈间的电磁感应 ,将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能 .第三章 变压器精选 ppt 课件 20212 变压器是一种静止电器 , 它通过线圈间的电磁感应 ,将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。确切地说，它具有变压、变流、变换阻抗和隔离电路的作用。 例如，在电力系统中用电力变压器把发电机发出的电压升高后进行远距离输电，到达目的地以后再用变压器把电压降低供用户使用； 在实验室用自耦变压器改变电源电压； 在测量上利用仪用变压器扩大对交流电压、电流的测量范围； 在电子设备和仪器中用小功率电源变压器提供多种电压，用耦合变压器传递信号并隔离电路上的联系等等。 变压器虽然大小悬殊，用途各异，但其基本结构和工作原理是相同的。精选 ppt 课件 20213第一节 变压器的工作原理、分类及结构精选 ppt 课件 20214一、变压器的基本结构 铁心由铁心柱和铁轭两部分组成。变压器的主磁路，为了提高导磁性能和减少铁损，用厚为 0.35-0.5mm 、表面涂有绝缘漆的热轧或冷轧硅钢片叠成。 变压器的基本结构分为四个部分：①铁心—变压器的磁路；②绕组—变压器的电路；③绝缘结构；④油箱等其它部分。（一）铁心 变压器的铁心中，每片硅钢片为拼接片。在叠片时，采用叠接式，即将上下两层叠片的接缝错开，可缩小接缝间隙，以减小励磁电流。如下图所示。铁轭铁心柱精选 ppt 课件 20215精选 ppt 课件 20216 铁心柱的截面在小型变压器中采用方形。在容量较大的变压器中，采用阶梯形截面，如图 3-6 所示。 绕组是变压器的电路，一般用绝缘铜线或铝线（扁线或圆线）绕制而成。（二）绕组 铁轭的截面有矩形及阶梯形的，如图 3-7 所示，其截面一般比铁心柱截面大（ 5~10 ） % ，以减小空载电流和空载损耗。 叠装好的铁心其铁轭用槽钢（或焊接夹件）及螺杆固定。铁心柱则用环氧无纬玻璃丝粘带绑扎。 当采用冷轧硅钢片时，应用斜切钢片的叠装方法，可提高导磁系数，降低损耗，如图 3-5 所示。精选 ppt 课件 202171U2U1u2u一次侧接电源二次侧接负载 如下图所示...
