铸铁件通用检验标准VIP免费

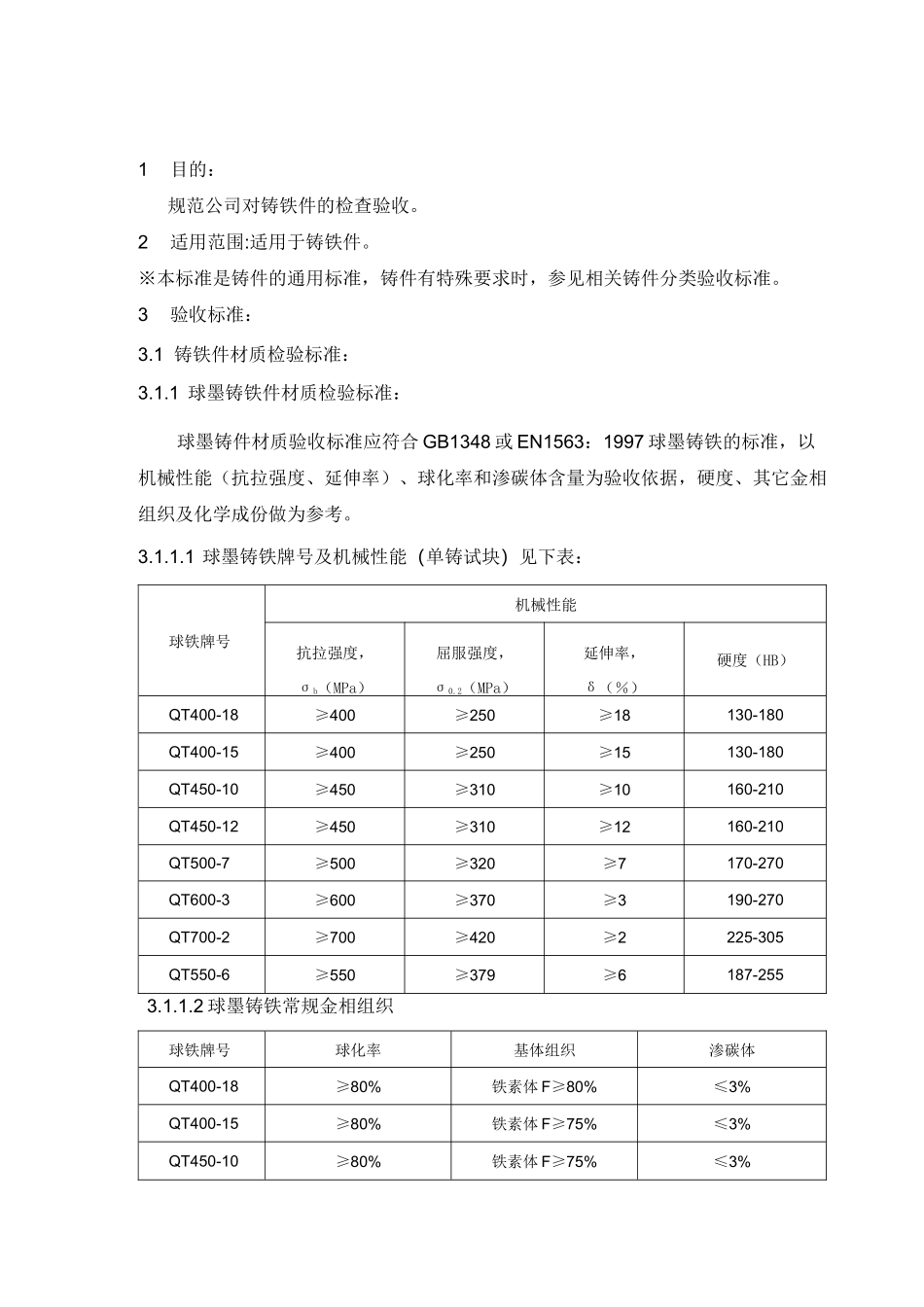

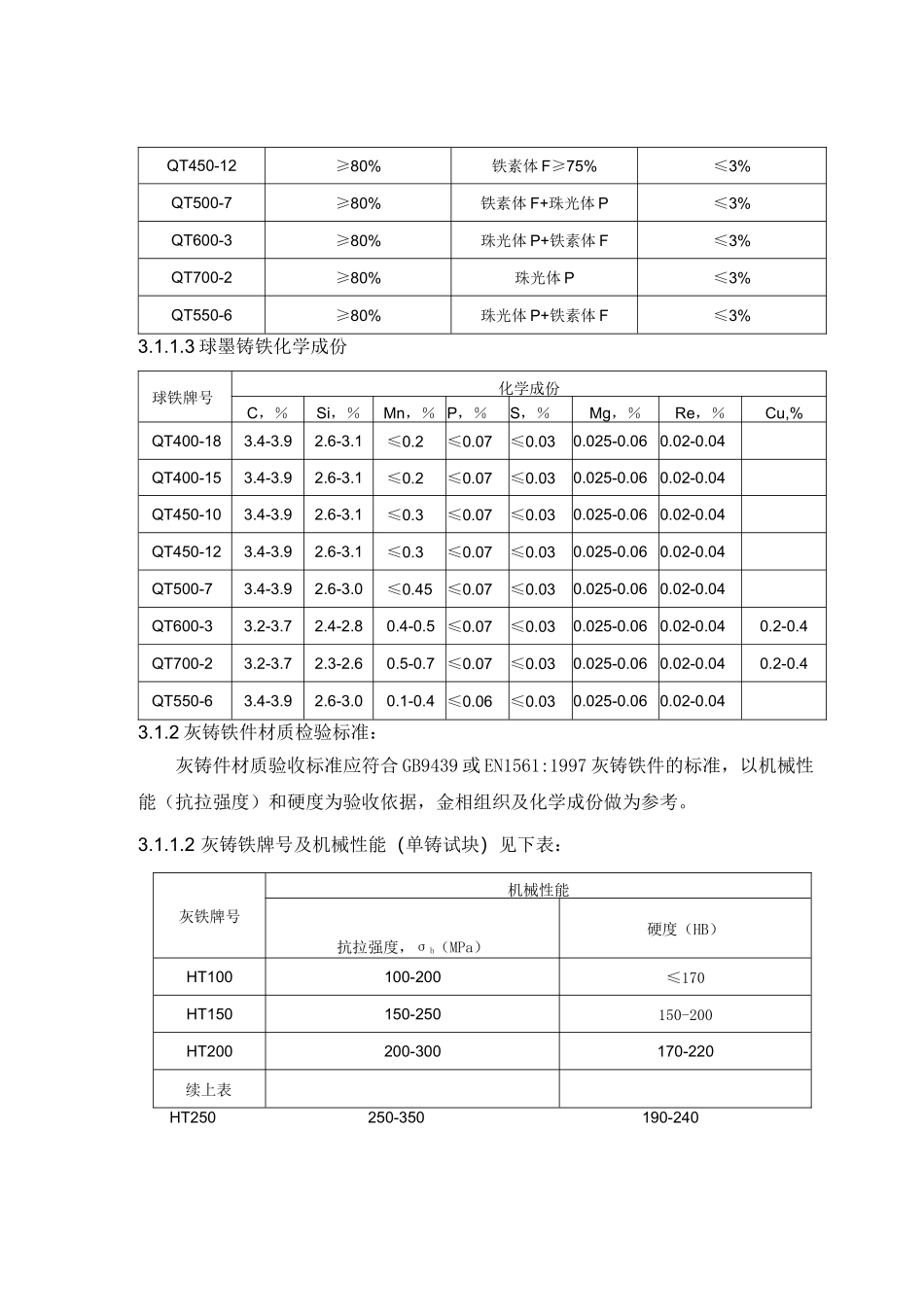

1目的：规范公司对铸铁件的检查验收。2适用范围:适用于铸铁件。※本标准是铸件的通用标准，铸件有特殊要求时，参见相关铸件分类验收标准。3验收标准：3.1 铸铁件材质检验标准：3.1.1 球墨铸铁件材质检验标准：球墨铸件材质验收标准应符合 GB1348 或 EN1563：1997 球墨铸铁的标准，以机械性能（抗拉强度、延伸率）、球化率和渗碳体含量为验收依据，硬度、其它金相组织及化学成份做为参考。3.1.1.1 球墨铸铁牌号及机械性能（单铸试块）见下表：球铁牌号机械性能抗拉强度，σb（MPa）屈服强度，σ0.2（MPa）延伸率，δ（％）硬度（HB）QT400-18≥400≥250≥18130-180QT400-15≥400≥250≥15130-180QT450-10≥450≥310≥10160-210QT450-12≥450≥310≥12160-210QT500-7≥500≥320≥7170-270QT600-3≥600≥370≥3190-270QT700-2≥700≥420≥2225-305QT550-6≥550≥379≥6187-2553.1.1.2 球墨铸铁常规金相组织球铁牌号球化率基体组织渗碳体QT400-18≥80%铁素体 F≥80%≤3%QT400-15≥80%铁素体 F≥75%≤3%QT450-10≥80%铁素体 F≥75%≤3%QT450-12≥80%铁素体 F≥75%≤3%QT500-7≥80%铁素体 F+珠光体 P≤3%QT600-3≥80%珠光体 P+铁素体 F≤3%QT700-2≥80%珠光体 P≤3%QT550-6≥80%珠光体 P+铁素体 F≤3%3.1.1.3 球墨铸铁化学成份球铁牌号化学成份C，％Si，％Mn，％ P，％S，％Mg，％Re，％Cu,%QT400-183.4-3.92.6-3.1≤0.2≤0.07≤0.030.025-0.060.02-0.04QT400-153.4-3.92.6-3.1≤0.2≤0.07≤0.030.025-0.060.02-0.04QT450-103.4-3.92.6-3.1≤0.3≤0.07≤0.030.025-0.060.02-0.04QT450-123.4-3.92.6-3.1≤0.3≤0.07≤0.030.025-0.060.02-0.04QT500-73.4-3.92.6-3.0≤0.45≤0.07≤0.030.025-0.060.02-0.04QT600-33.2-3.72.4-2.80.4-0.5 ≤0.07≤0.030.025-0.060.02-0.040.2-0.4QT700-23.2-3.72.3-2.60.5-0.7 ≤0.07≤0.030.025-0.060.02-0.040.2-0.4QT550-63.4-3.92.6-3.00.1-0.4 ≤0.06≤0.030.025-0.060.02-0.043.1.2 灰铸铁件材质检验标准：灰铸件材质验收标准应符合 GB9439 或 EN1561:1997 灰铸铁件的标准，以机械性能（抗拉强度）和硬度为验收依据，金相组织及化学成份做为参考。3.1.1.2 灰铸铁牌号及机械性能（单铸试块）见下表：灰铁牌号机械性能抗拉强度，σb（MPa）硬度（HB）HT100100-200≤170HT150150-250150-200HT200200-300170-220续上表HT250250-350190-240HT300300-400210-260HT350350-450230-2803.1.2.2 灰...
