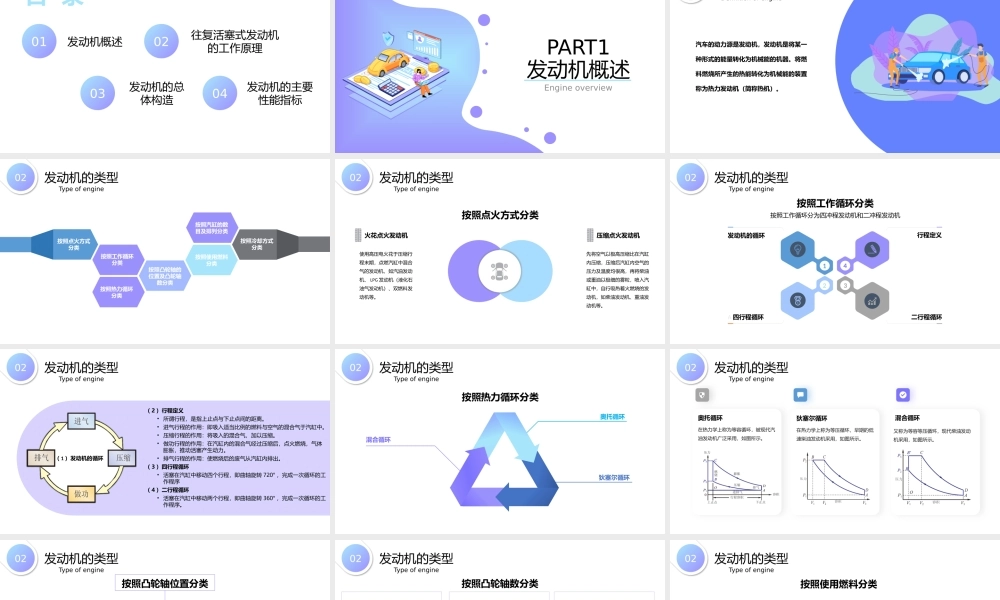

汽车发动机构造与维修发动机的基本知识汇报人：汇报日期： XXYOUR LOGO目 录01发动机概述02往复活塞式发动机的工作原理03发动机的总体构造04发动机的主要性能指标PART1发动机概述Engine overview01发动机的定义Definition of engine汽车的动力源是发动机，发动机是将某一种形式的能量转化为机械能的机器。将燃料燃烧所产生的热能转化为机械能的装置称为热力发动机（简称热机）。02发动机的类型Type of engine按照冷却方式分类按照点火方式分类按照工作循环分类按照凸轮轴的位置及凸轮轴数分类按照热力循环分类按照使用燃料分类按照汽缸的数目及排列分类按照点火方式分类02发动机的类型Type of engine先将空气以极高压缩比在汽缸内压缩，压缩后汽缸内空气的压力及温度均很高，再将柴油或重油以极细的雾粒，喷入汽缸中，自行吸热着火燃烧的发动机，如柴油发动机、重油发动机等。使用高压电火花于压缩行程末期，点燃汽缸中混合气的发动机，如汽油发动机、 LPG 发动机（液化石油气发动机）、双燃料发动机等。压缩点火发动机火花点火发动机按照工作循环分类02发动机的类型Type of engine发动机的循环Dummy Title行程定义A 四行程循环Dummy Title二行程循环Dummy Title1423按照工作循环分为四冲程发动机和二冲程发动机（ 1 ）发动机的循环（ 2 ）行程定义• 所谓行程，是指上止点与下止点间的距离。• 进气行程的作用：即吸入适当比例的燃料与空气的混合气于汽缸中。• 压缩行程的作用：将吸入的混合气，加以压缩。• 做功行程的作用：在汽缸内的混合气经过压缩后，点火燃烧，气体膨胀，推动活塞产生动力。• 排气行程的作用：使燃烧后的废气从汽缸内排出。（ 3 ）四行程循环• 活塞在汽缸中移动四个行程，即曲轴旋转 720° ，完成一次循环的工作程序（ 4 ）二行程循环• 活塞在汽缸中移动两个行程，即曲轴旋转 360° ，完成一次循环的工作程序。02发动机的类型Type of engine按照热力循环分类02发动机的类型Type of engine混合循环狄塞尔循环奥托循环狄塞尔循环在热力学上称为等压循环，早期的低速柴油发动机采用，如图所示。混合循环又称为等容等压循环，现代柴油发动机采用，如图所示。 02发动机的类型Type of engine奥托循环在热力学上称为等容循环，被现代汽油发动机广泛采用，如图所示。按照凸轮轴位置分类凸轮轴装在汽缸盖上02发动机的类型Type of engine凸轮轴装在汽缸体内02发动机的类型Type of...
