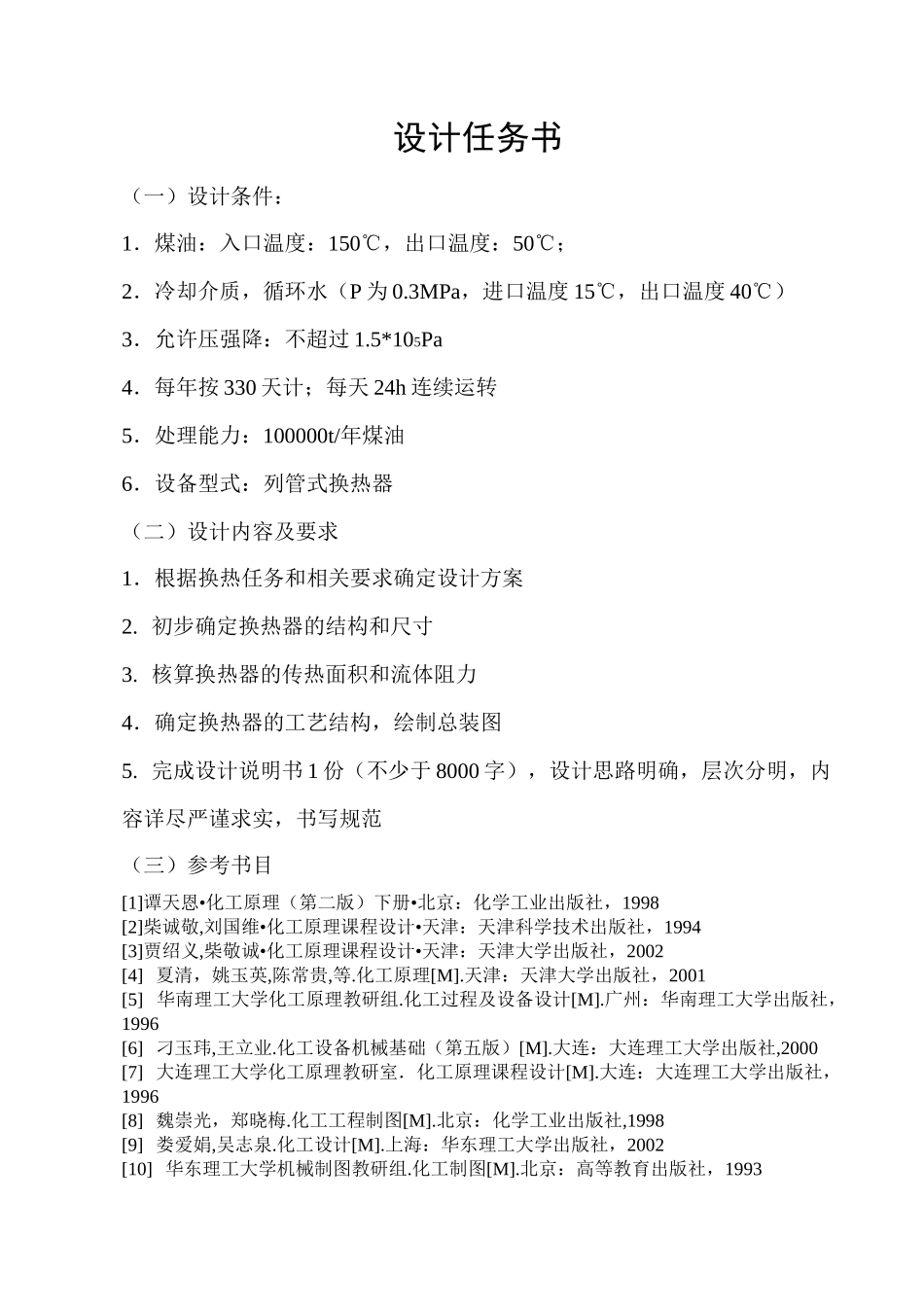

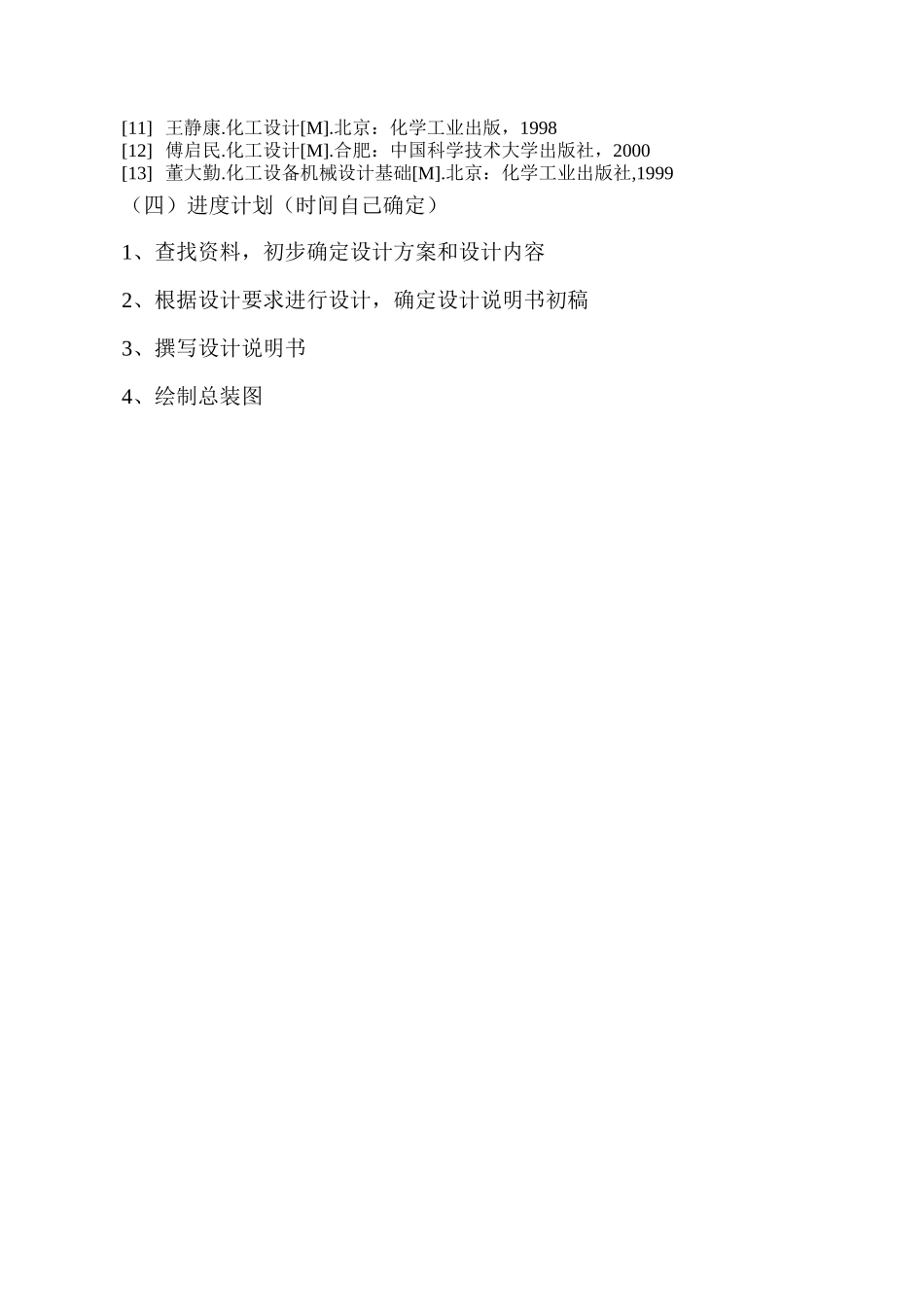

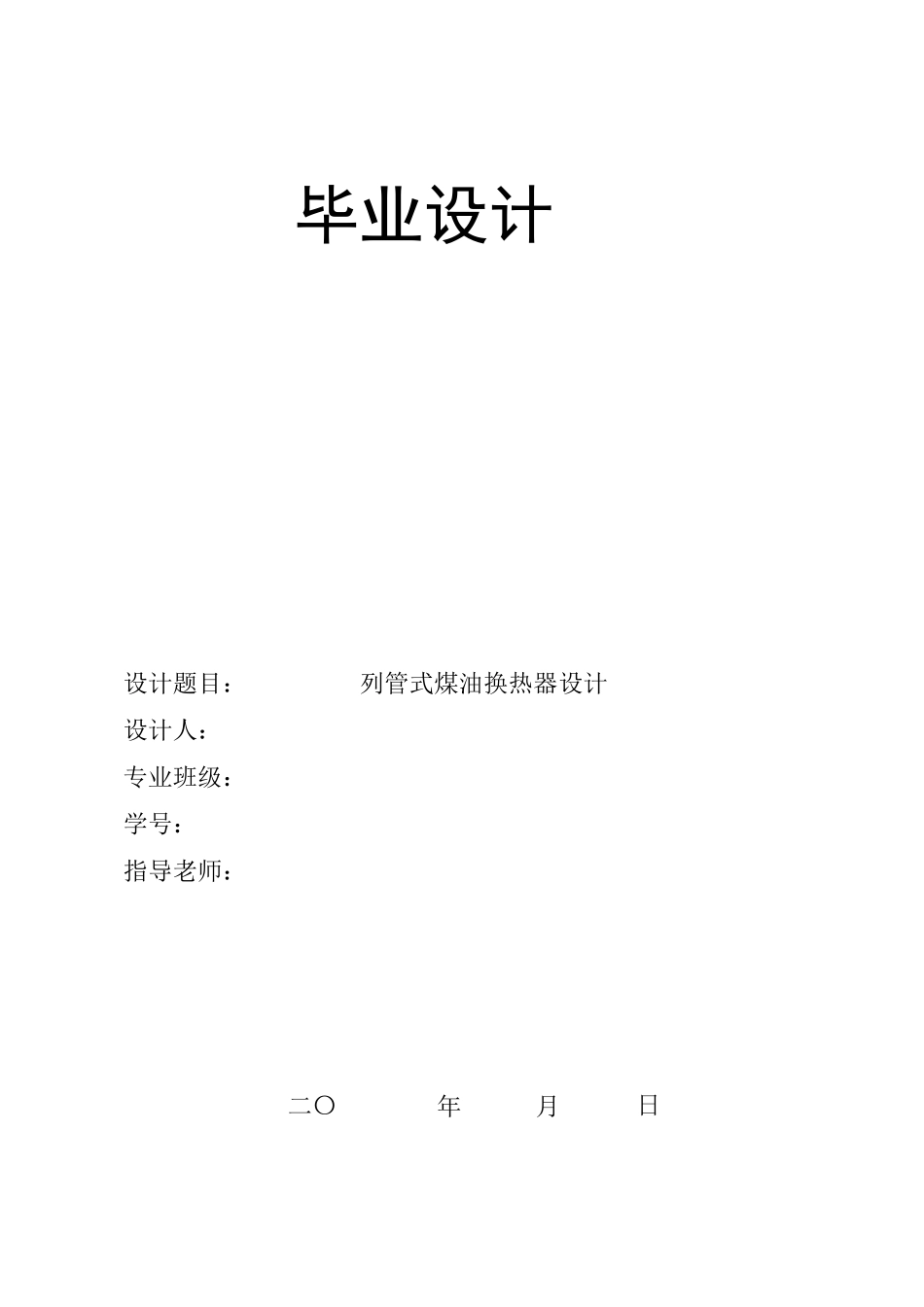

毕业设计设计题目:列管式煤油换热器设计设计人:专业班级:学号:指导老师:二〇年月日设计任务书(一)设计条件:1.煤油:入口温度:150℃,出口温度:50℃;2.冷却介质,循环水(P 为 0.3MPa,进口温度 15℃,出口温度 40℃)3.允许压强降:不超过 1.5*105Pa4.每年按 330 天计;每天 24h 连续运转5.处理能力:100000t/年煤油6.设备型式:列管式换热器(二)设计内容及要求1.根据换热任务和相关要求确定设计方案2. 初步确定换热器的结构和尺寸3. 核算换热器的传热面积和流体阻力4.确定换热器的工艺结构,绘制总装图5. 完成设计说明书 1 份(不少于 8000 字),设计思路明确,层次分明,内容详尽严谨求实,书写规范(三)参考书目[1]谭天恩•化工原理(第二版)下册•北京:化学工业出版社,1998[2]柴诚敬,刘国维•化工原理课程设计•天津:天津科学技术出版社,1994[3]贾绍义,柴敬诚•化工原理课程设计•天津:天津大学出版社,2002[4] 夏清,姚玉英,陈常贵,等.化工原理[M].天津:天津大学出版社,2001[5] 华南理工大学化工原理教研组.化工过程及设备设计[M].广州:华南理工大学出版社,1996[6] 刁玉玮,王立业.化工设备机械基础(第五版)[M].大连:大连理工大学出版社,2000[7] 大连理工大学化工原理教研室.化工原理课程设计[M].大连:大连理工大学出版社,1996[8] 魏崇光,郑晓梅.化工工程制图[M].北京:化学工业出版社,1998[9] 娄爱娟,吴志泉.化工设计[M].上海:华东理工大学出版社,2002[10] 华东理工大学机械制图教研组.化工制图[M].北京:高等教育出版社,1993[11] 王静康.化工设计[M].北京:化学工业出版,1998[12] 傅启民.化工设计[M].合肥:中国科学技术大学出版社,2000[13] 董大勤.化工设备机械设计基础[M].北京:化学工业出版社,1999(四)进度计划(时间自己确定)1、查找资料,初步确定设计方案和设计内容2、根据设计要求进行设计,确定设计说明书初稿3、撰写设计说明书4、绘制总装图摘要在生产中的许多行业中广泛使用各类换热器,是众多行业的通用型设备,对实践生产非常重要。无论在哪种类型的设备中,必需要有两种或者以上的温度不同的物料,其中一种传出热量的高温物料,降低自身的温度;另一种流体则温度相对较低,需要吸收热量,升高温度。本设计的目的是设计年处理能力为 10 万吨煤油的列管式换热器,达到结构合理、安全可靠、成本低,传热效率高、流体阻力小、制造、安装、检修方便、...
