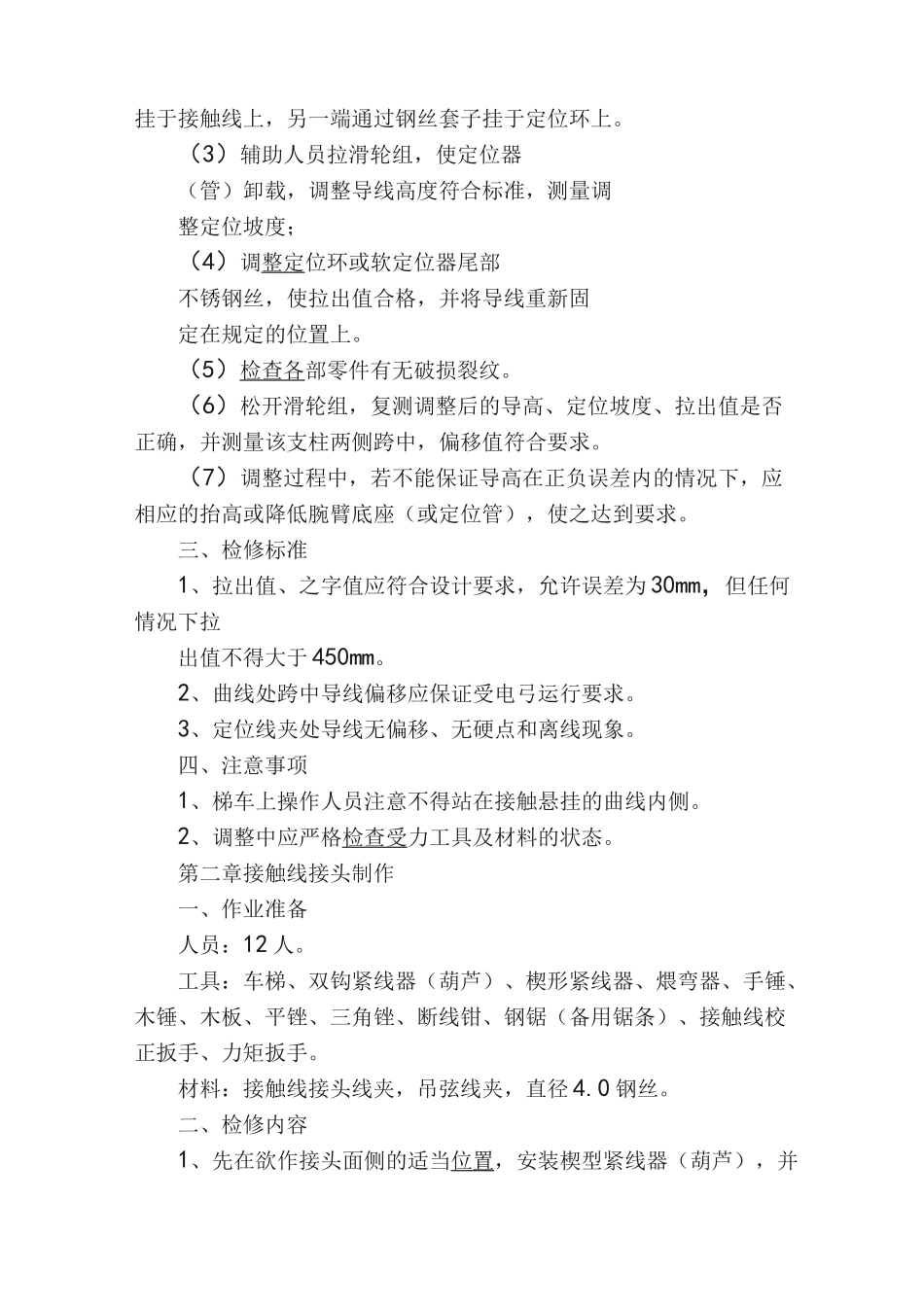

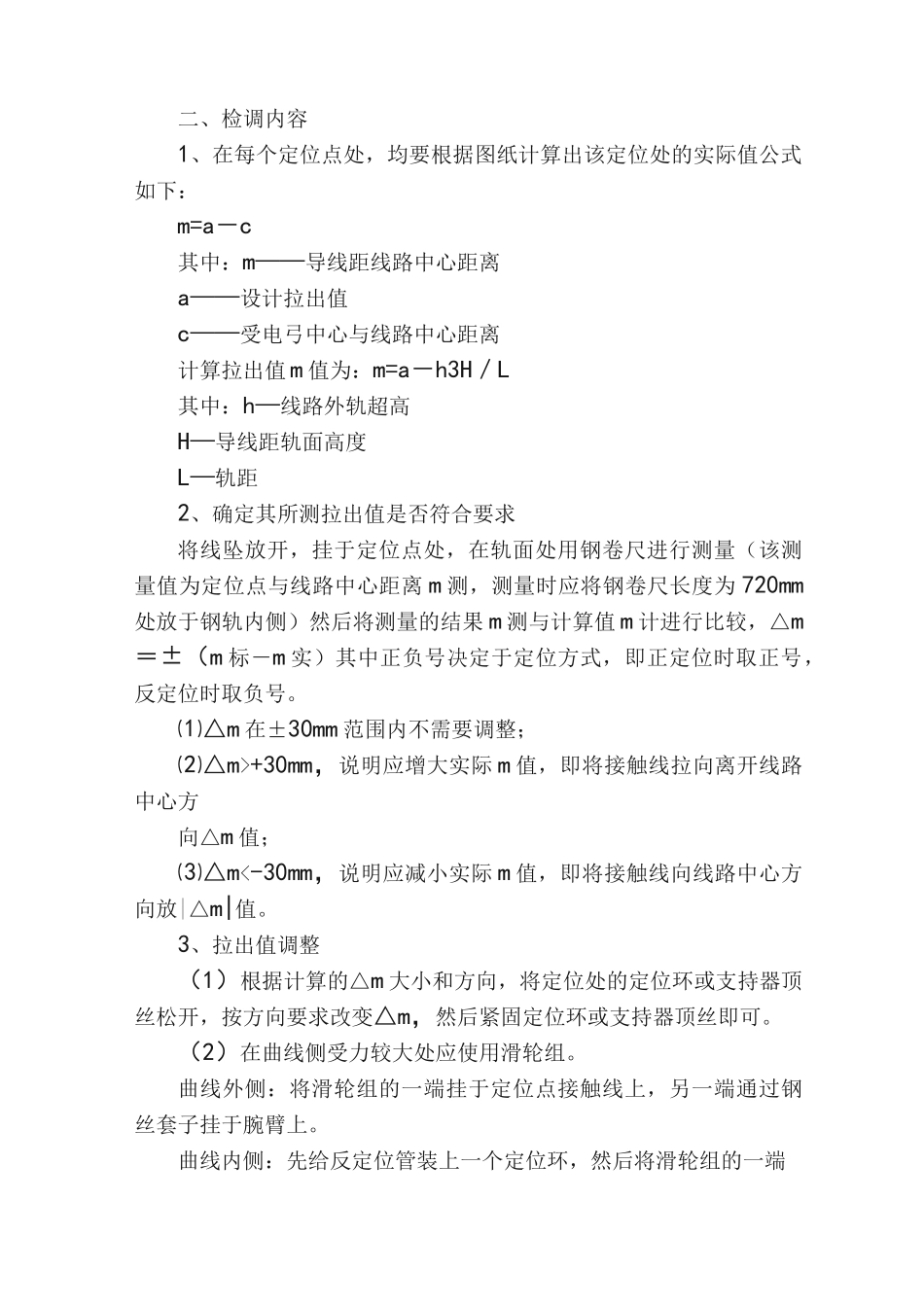

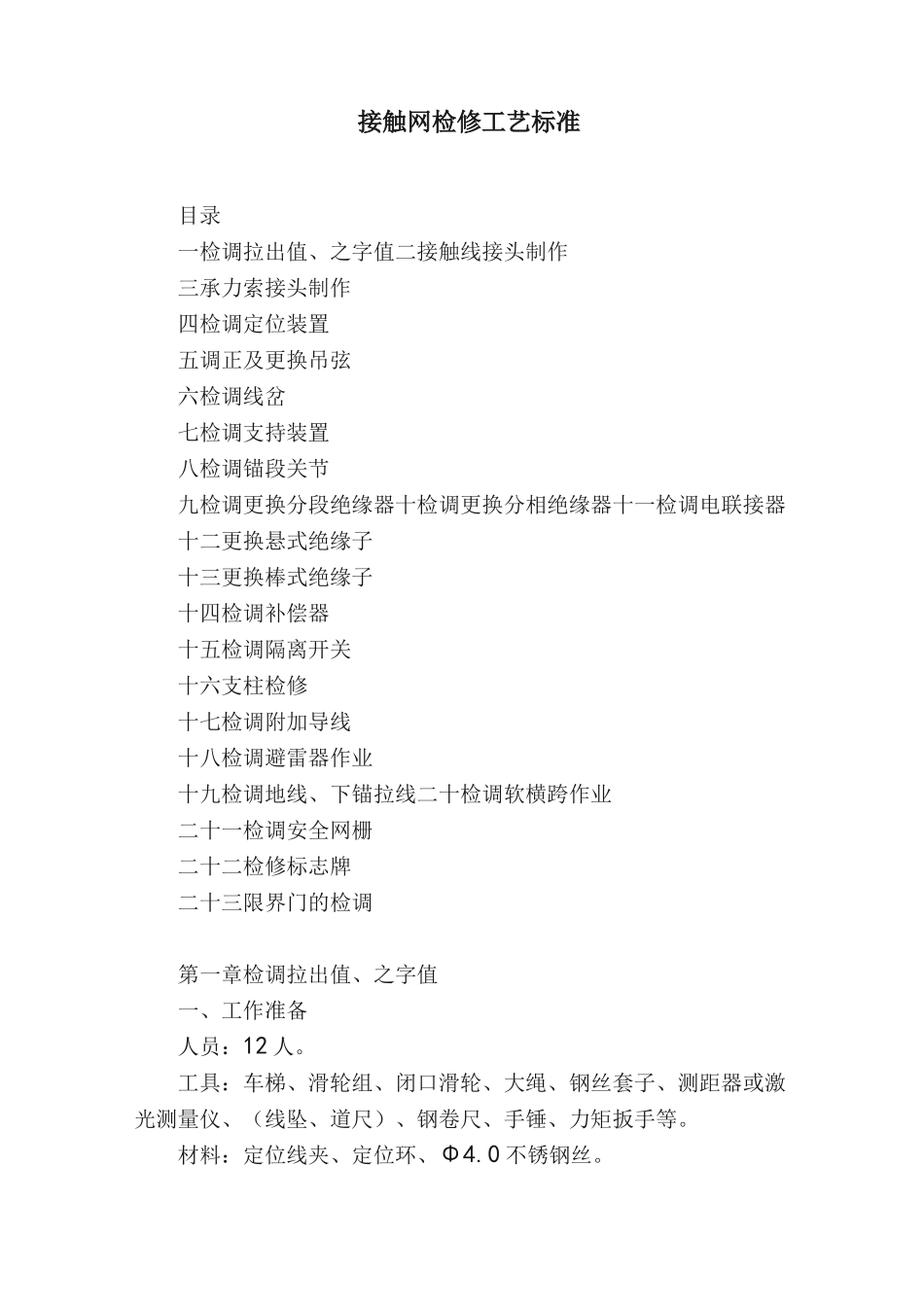

接触网检修工艺标准目录一检调拉出值、之字值二接触线接头制作三承力索接头制作四检调定位装置五调正及更换吊弦六检调线岔七检调支持装置八检调锚段关节九检调更换分段绝缘器十检调更换分相绝缘器十一检调电联接器十二更换悬式绝缘子十三更换棒式绝缘子十四检调补偿器十五检调隔离开关十六支柱检修十七检调附加导线十八检调避雷器作业十九检调地线、下锚拉线二十检调软横跨作业二十一检调安全网栅二十二检修标志牌二十三限界门的检调第一章检调拉出值、之字值一、工作准备人员：12 人。工具：车梯、滑轮组、闭口滑轮、大绳、钢丝套子、测距器或激光测量仪、（线坠、道尺）、钢卷尺、手锤、力矩扳手等。材料：定位线夹、定位环、Φ4.0 不锈钢丝。二、检调内容1、在每个定位点处，均要根据图纸计算出该定位处的实际值公式如下：m=a－c其中：m——导线距线路中心距离a——设计拉出值c——受电弓中心与线路中心距离计算拉出值 m 值为：m=a－h3H／L其中：h—线路外轨超高H—导线距轨面高度L—轨距2、确定其所测拉出值是否符合要求将线坠放开，挂于定位点处，在轨面处用钢卷尺进行测量（该测量值为定位点与线路中心距离 m 测，测量时应将钢卷尺长度为 720mm处放于钢轨内侧）然后将测量的结果 m 测与计算值 m 计进行比较，△m＝±（m 标－m 实）其中正负号决定于定位方式，即正定位时取正号，反定位时取负号。⑴△m 在±30mm 范围内不需要调整；⑵△m>+30mm，说明应增大实际 m 值，即将接触线拉向离开线路中心方向△m 值；⑶△m<-30mm，说明应减小实际 m 值，即将接触线向线路中心方向放|△m|值。3、拉出值调整（1）根据计算的△m 大小和方向，将定位处的定位环或支持器顶丝松开，按方向要求改变△m，然后紧固定位环或支持器顶丝即可。（2）在曲线侧受力较大处应使用滑轮组。曲线外侧：将滑轮组的一端挂于定位点接触线上，另一端通过钢丝套子挂于腕臂上。曲线内侧：先给反定位管装上一个定位环，然后将滑轮组的一端挂于接触线上，另一端通过钢丝套子挂于定位环上。（3）辅助人员拉滑轮组，使定位器（管）卸载，调整导线高度符合标准，测量调整定位坡度；（4）调整定位环或软定位器尾部不锈钢丝，使拉出值合格，并将导线重新固定在规定的位置上。（5）检查各部零件有无破损裂纹。（6）松开滑轮组，复测调整后的导高、定位坡度、拉出值是否正确，并测量该支柱两侧跨中，偏移值符合要求。（7）调整过程中，若不能保证导高在正负误差内的...
