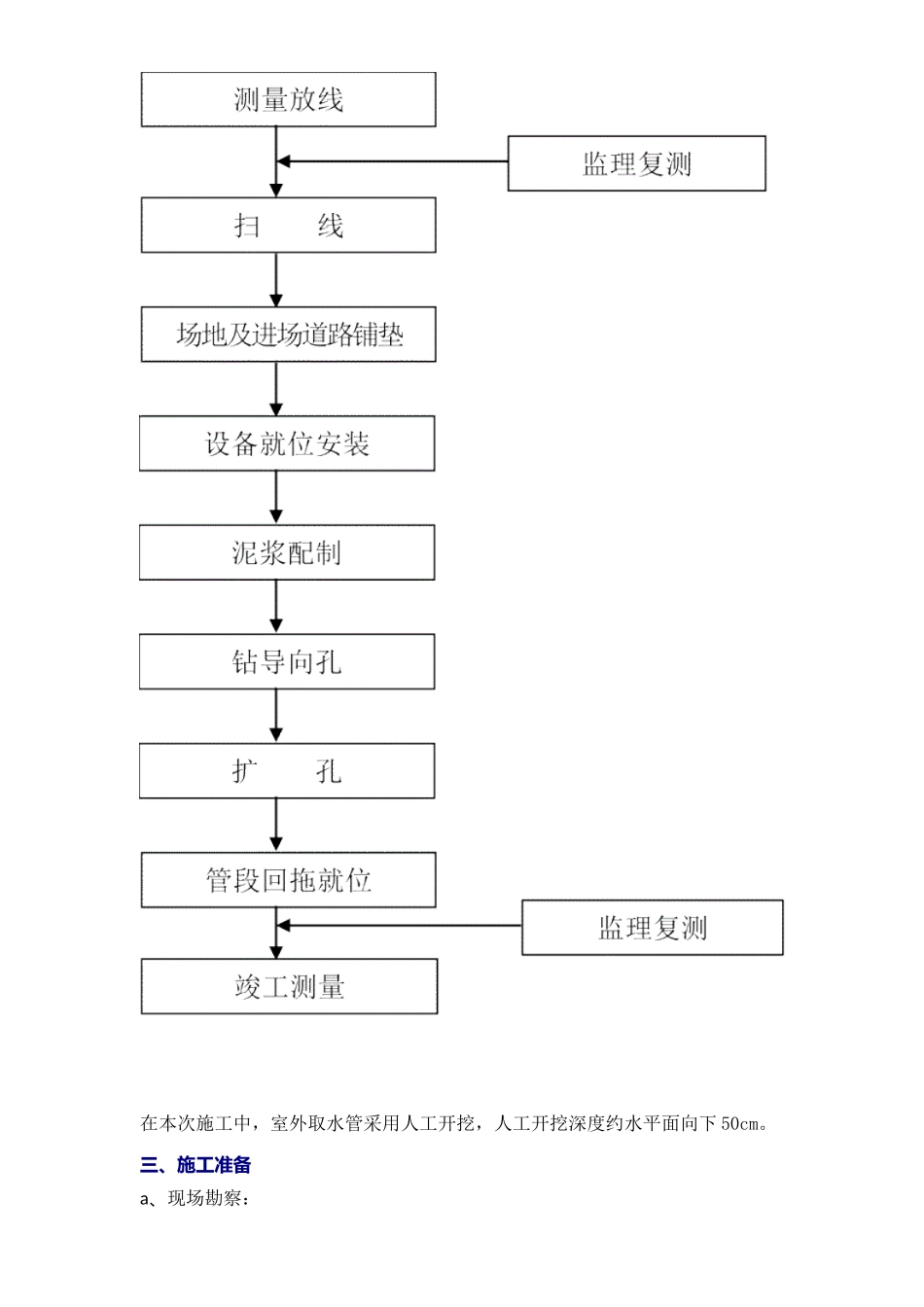

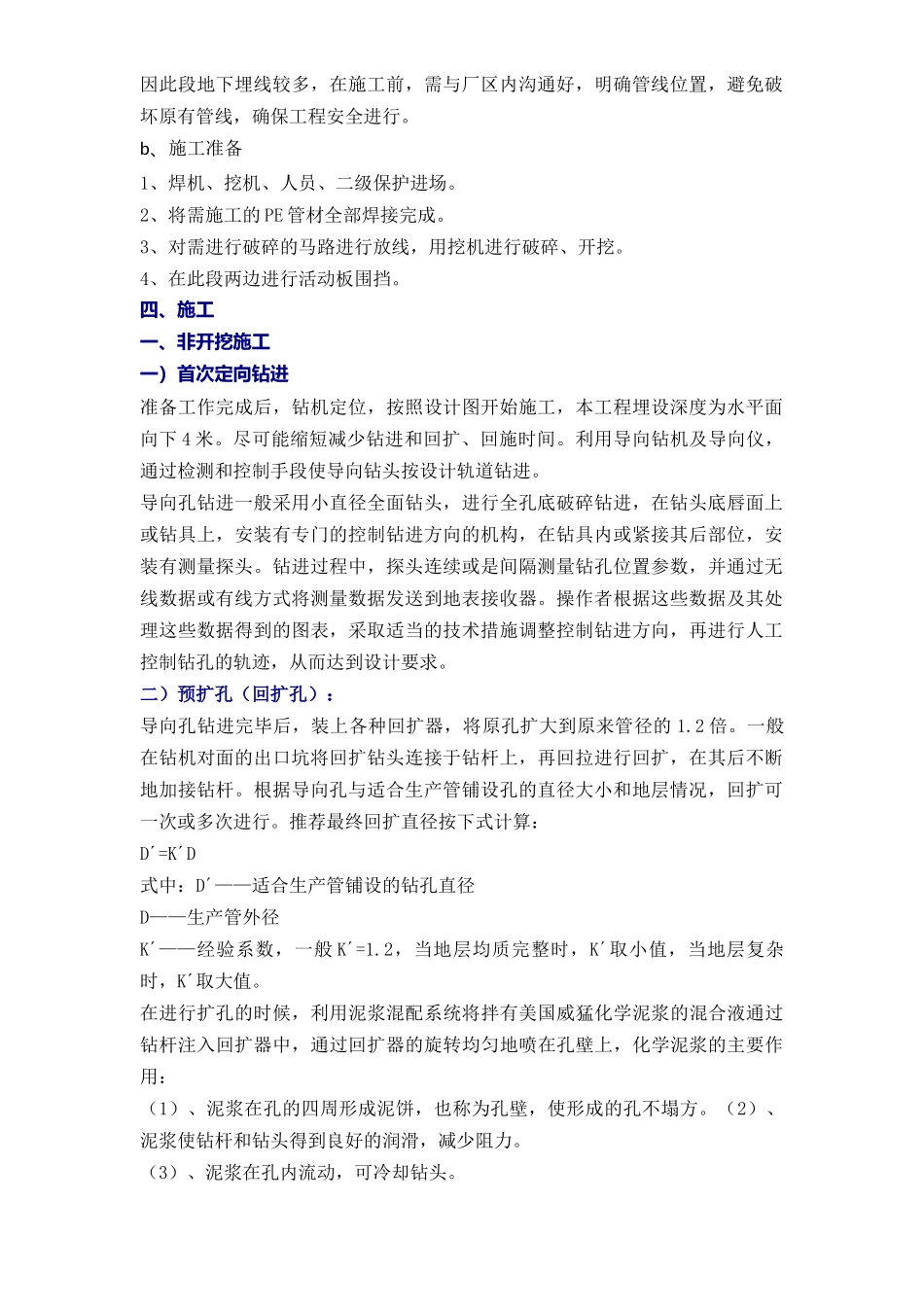

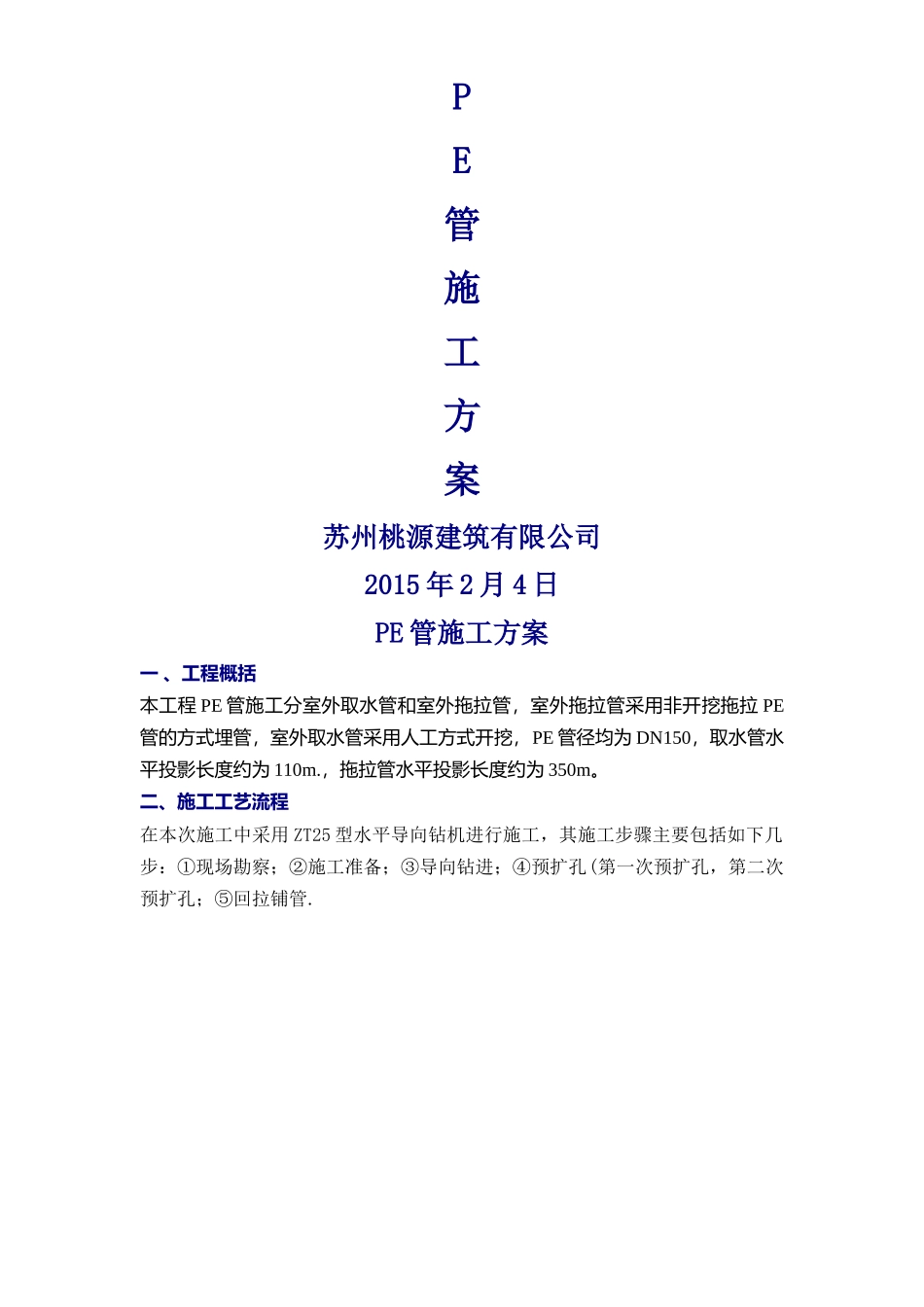

PE管施工方案苏州桃源建筑有限公司2015 年 2 月 4 日PE 管施工方案 一 、工程概括本工程 PE 管施工分室外取水管和室外拖拉管，室外拖拉管采用非开挖拖拉 PE管的方式埋管，室外取水管采用人工方式开挖，PE 管径均为 DN150，取水管水平投影长度约为 110m.，拖拉管水平投影长度约为 350m。二、施工工艺流程在本次施工中采用 ZT25 型水平导向钻机进行施工，其施工步骤主要包括如下几步：①现场勘察；②施工准备；③导向钻进；④预扩孔(第一次预扩孔，第二次预扩孔；⑤回拉铺管.在本次施工中，室外取水管采用人工开挖，人工开挖深度约水平面向下 50cm。三、施工准备a、现场勘察：因此段地下埋线较多，在施工前，需与厂区内沟通好，明确管线位置，避免破坏原有管线，确保工程安全进行。b、施工准备1、焊机、挖机、人员、二级保护进场。2、将需施工的 PE 管材全部焊接完成。3、对需进行破碎的马路进行放线，用挖机进行破碎、开挖。4、在此段两边进行活动板围挡。四、施工一、非开挖施工一）首次定向钻进准备工作完成后，钻机定位，按照设计图开始施工，本工程埋设深度为水平面向下 4 米。尽可能缩短减少钻进和回扩、回施时间。利用导向钻机及导向仪，通过检测和控制手段使导向钻头按设计轨道钻进。导向孔钻进一般采用小直径全面钻头，进行全孔底破碎钻进，在钻头底唇面上或钻具上，安装有专门的控制钻进方向的机构，在钻具内或紧接其后部位，安装有测量探头。钻进过程中，探头连续或是间隔测量钻孔位置参数，并通过无线数据或有线方式将测量数据发送到地表接收器。操作者根据这些数据及其处理这些数据得到的图表，采取适当的技术措施调整控制钻进方向，再进行人工控制钻孔的轨迹，从而达到设计要求。二）预扩孔（回扩孔）：导向孔钻进完毕后，装上各种回扩器，将原孔扩大到原来管径的 1.2 倍。一般在钻机对面的出口坑将回扩钻头连接于钻杆上，再回拉进行回扩，在其后不断地加接钻杆。根据导向孔与适合生产管铺设孔的直径大小和地层情况，回扩可一次或多次进行。推荐最终回扩直径按下式计算：D´=K´D式中：D´——适合生产管铺设的钻孔直径D——生产管外径K´——经验系数，一般 K´=1.2，当地层均质完整时，K´取小值，当地层复杂时，K´取大值。在进行扩孔的时候，利用泥浆混配系统将拌有美国威猛化学泥浆的混合液通过钻杆注入回扩器中，通过回扩器的旋转均匀地喷在孔壁上，化学泥浆的主要作用：（1）、泥浆在孔的四周形成泥饼...
