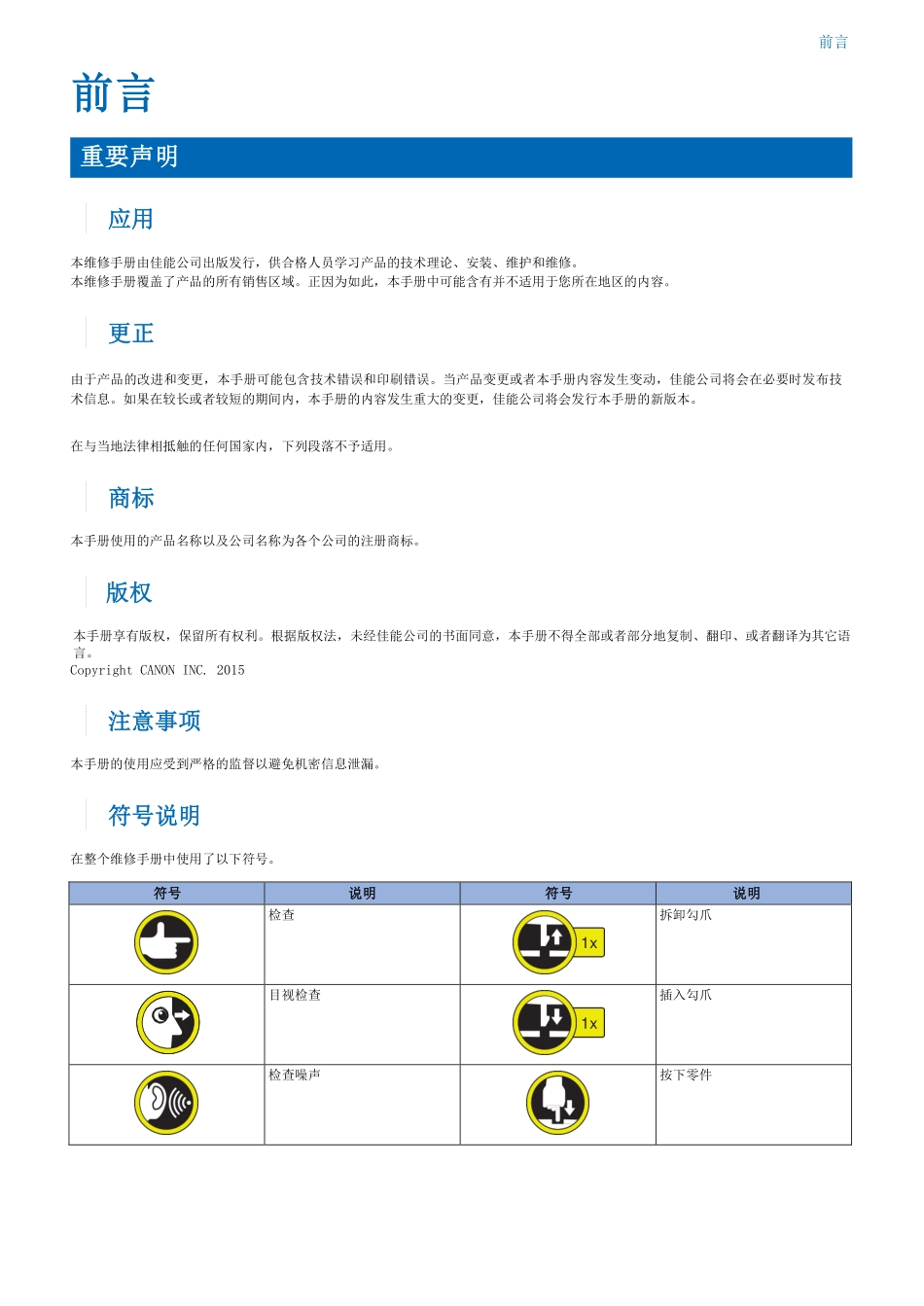

版本 1.0 imageRUNNER C3025/C3020 系列 维修手册 前言 前言 重要声明 应用 本维修手册由佳能公司出版发行，供合格人员学习产品的技术理论、安装、维护和维修。 本维修手册覆盖了产品的所有销售区域。正因为如此，本手册中可能含有并不适用于您所在地区的内容。 更正 由于产品的改进和变更，本手册可能包含技术错误和印刷错误。当产品变更或者本手册内容发生变动，佳能公司将会在必要时发布技术信息。如果在较长或者较短的期间内，本手册的内容发生重大的变更，佳能公司将会发行本手册的新版本。 在与当地法律相抵触的任何国家内，下列段落不予适用。 商标 本手册使用的产品名称以及公司名称为各个公司的注册商标。 版权 本手册享有版权，保留所有权利。根据版权法，未经佳能公司的书面同意，本手册不得全部或者部分地复制、翻印、或者翻译为其它语言。 Copyright CANON INC. 2015 注意事项 本手册的使用应受到严格的监督以避免机密信息泄漏。 符号说明 在整个维修手册中使用了以下符号。 符号 说明 符号 说明 检查 1x 拆卸勾爪 目视检查 1x 插入勾爪 检查噪声 按下零件 前言 符号 说明 符号 说明 1x 断开插头 插入电源线 1x 连接插头 断开电源线 1x 从电缆导板或束线夹拆下电缆/电线 打开电源 1x 安装电缆/线束到电缆导板或束线夹上 关闭电源 1x 拆卸螺丝 1x 松开螺丝 1x 安装螺丝 1x 拧紧螺丝 需要清洁 需要测量 以下规定适用于维修手册的所有部分： 1. 每一章的各个部分对具体功能以及电气系统和机械系统在操作时间方面的关系做了说明。在这些图解中, 表示机械驱动的路径；而在信号名称和符号一同出现的场合,箭头 的方向表示电信号的流向。 “打开电源” 这一表示，意味着打开电源开关、关闭前门、关闭输出单元门，以便向设备供电。 2. 在数字电路中，'1' 用于表示给定信号的电压电平“高”，而'0' 则表示给定信号的电压电平“低”。( 但是不同电路的电压值是不同的。) 除此之外, 星号(*)( 比如在“DRMD*”中的星号) 表示当电平为“0”时有DRMD 信号通过。 实际上在所有情况下，对微处理器的内部运行机制无法现场检查。 因此，对用于机器中的微处理器的操作不作讨论。对它们所做的说明解释是就从传感器到DC 控制器电路板的输入以及从DC 控制器电路板的输出到负荷这两方面进行的。 因为产品的改进或者其它原因，本维修手册中的说明会不经通知加以变更。...
