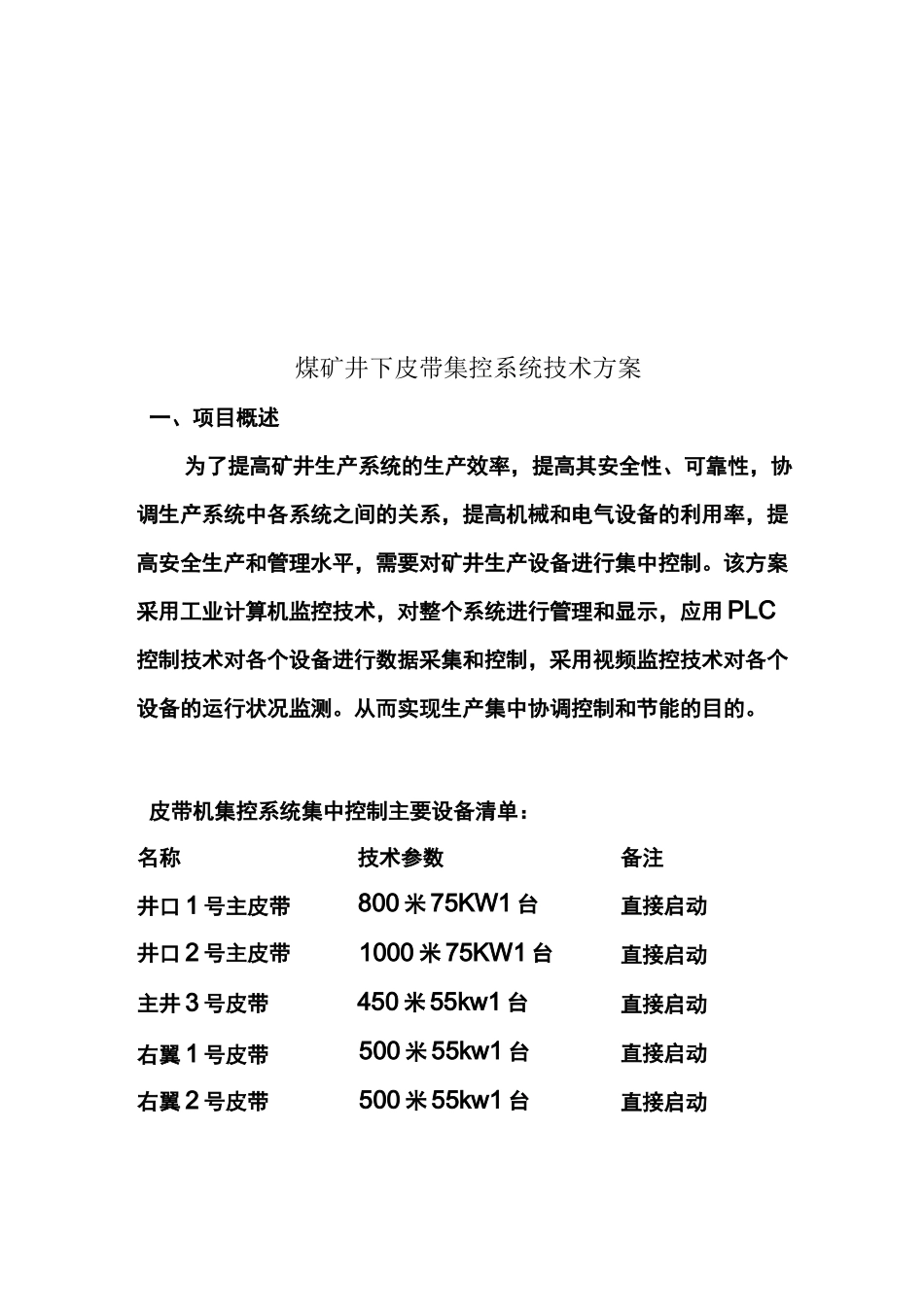

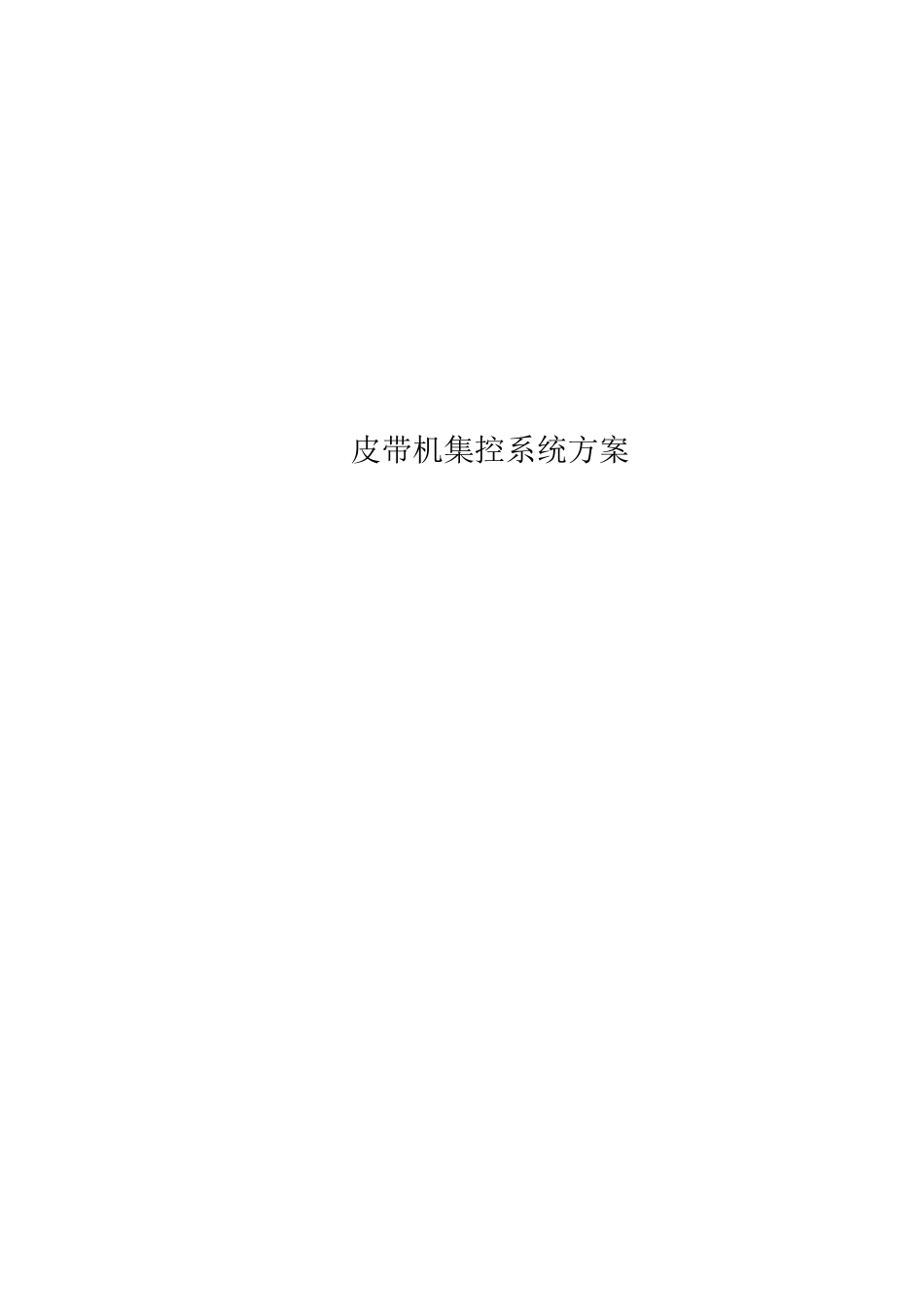

皮带机集控系统方案mSTmTO出嘛In益煤矿井下皮带集控系统技术方案一、项目概述为了提高矿井生产系统的生产效率,提高其安全性、可靠性,协调生产系统中各系统之间的关系,提高机械和电气设备的利用率,提高安全生产和管理水平,需要对矿井生产设备进行集中控制。该方案采用工业计算机监控技术,对整个系统进行管理和显示,应用 PLC控制技术对各个设备进行数据采集和控制,采用视频监控技术对各个设备的运行状况监测。从而实现生产集中协调控制和节能的目的。皮带机集控系统集中控制主要设备清单:名称技术参数备注井口 1 号主皮带井口 2 号主皮带主井 3 号皮带右翼 1 号皮带右翼 2 号皮带800 米 75KW1 台1000 米 75KW1 台450 米 55kw1 台500 米 55kw1 台500 米 55kw1 台直接启动直接启动直接启动直接启动直接启动皮带机井下布局图皮带机布局拓扑 i500#50Q#:左翼 1 号皮带左翼 2 号皮带900 米 55KW2 台700 米 55kw1 台直接启动直接启动井口主井 3 号皮费O45C>左 HJU 号良带000左賈1夏帶根据以上动力情况和设计图纸、技术文件,设计控制方案,生产设备具备集中控制和手动控制功能。三、系统设计1、集控系统设计原则2、设计规范、标准及技术要求1、《煤矿安全规程》2005 年版2、《煤炭工业矿井设计规范》GB50215--943、《可编程逻辑控制器编程语言标准》IEC61131-34、《国际可编程控制组态语言标准》IEC1131-35、《电子设备用图形符号》GB/T546519968、《工业控制用软件评定准则》GB/T13423——19929、《工业过程测量和控制装置的电磁兼容性》GB/T13926-9210、《可编程序控制器》GB/T1596911、GB3836.4-2000《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》12、《爆炸性环境用防爆电气设备通用要求》GB3836.1-200013、《煤矿通信、检测、控制用电工电子产品通用技术要求》MT209-9014、《矿山电力设计规范》GB50070-9415、《调速电气传动系统第 2 部分:一般要求低压交流变频电气传动系统额定值的规定》GB/T12668.2-200216、《煤矿井下用电器设备通用技术条件》MT/T661-199717、《调速电气传动系统第 3 部分:产品的电磁兼容性标准及其特定的试验方法》GB12668.3-200318、《电能质量公用电网谐波》GB/T14549-1993四系统功能1)、设备间能实现集中控制,手动、检修功能。集中控制方式下分为全自动启动和半自动启动方式。全自动启动顺序:按下全自动启动按钮(主井 1 号皮带启动主井 2 号皮...
