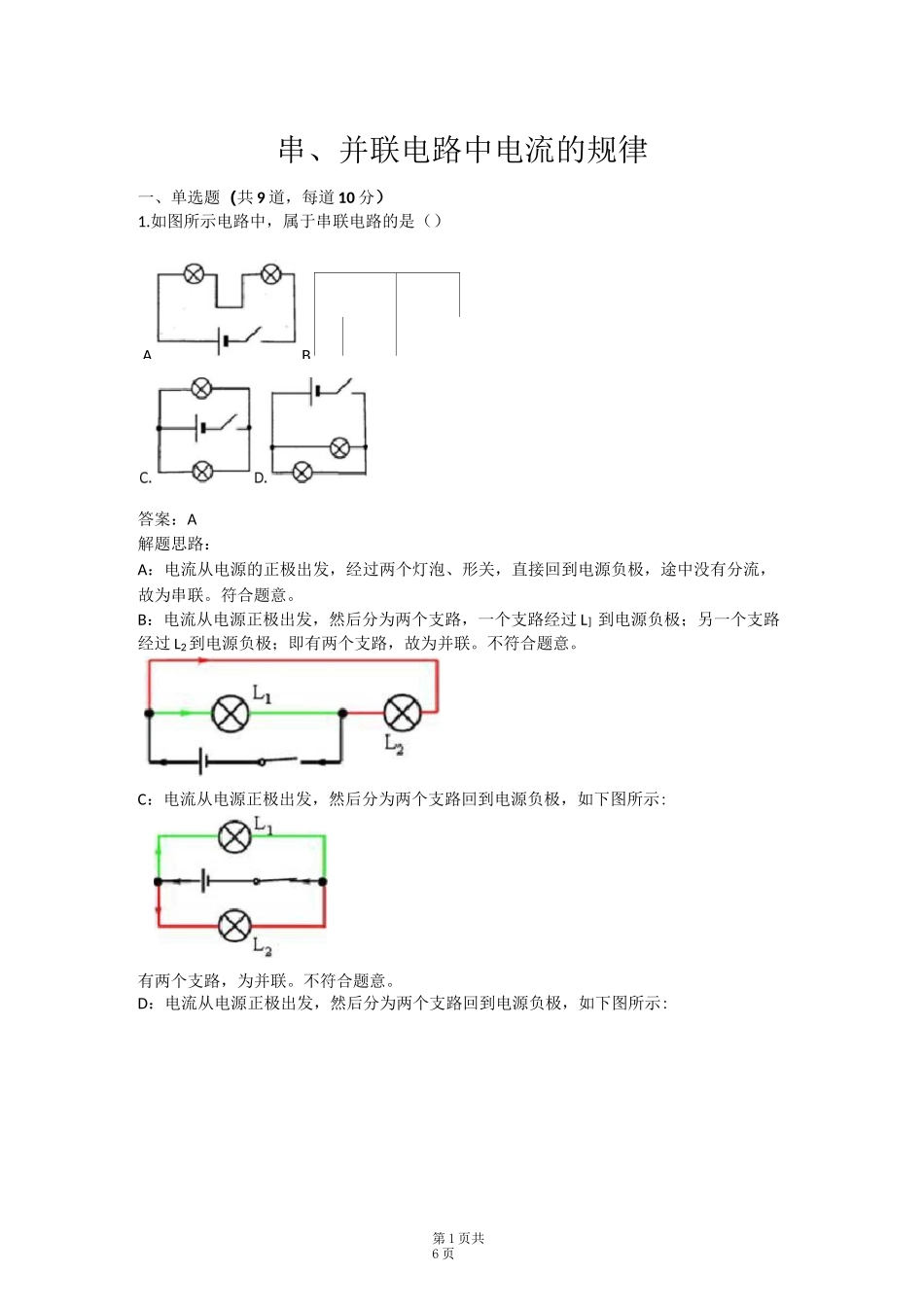

串、并联电路中电流的规律(含答案)_第1页
1/7
串、并联电路中电流的规律(含答案)_第2页
2/7

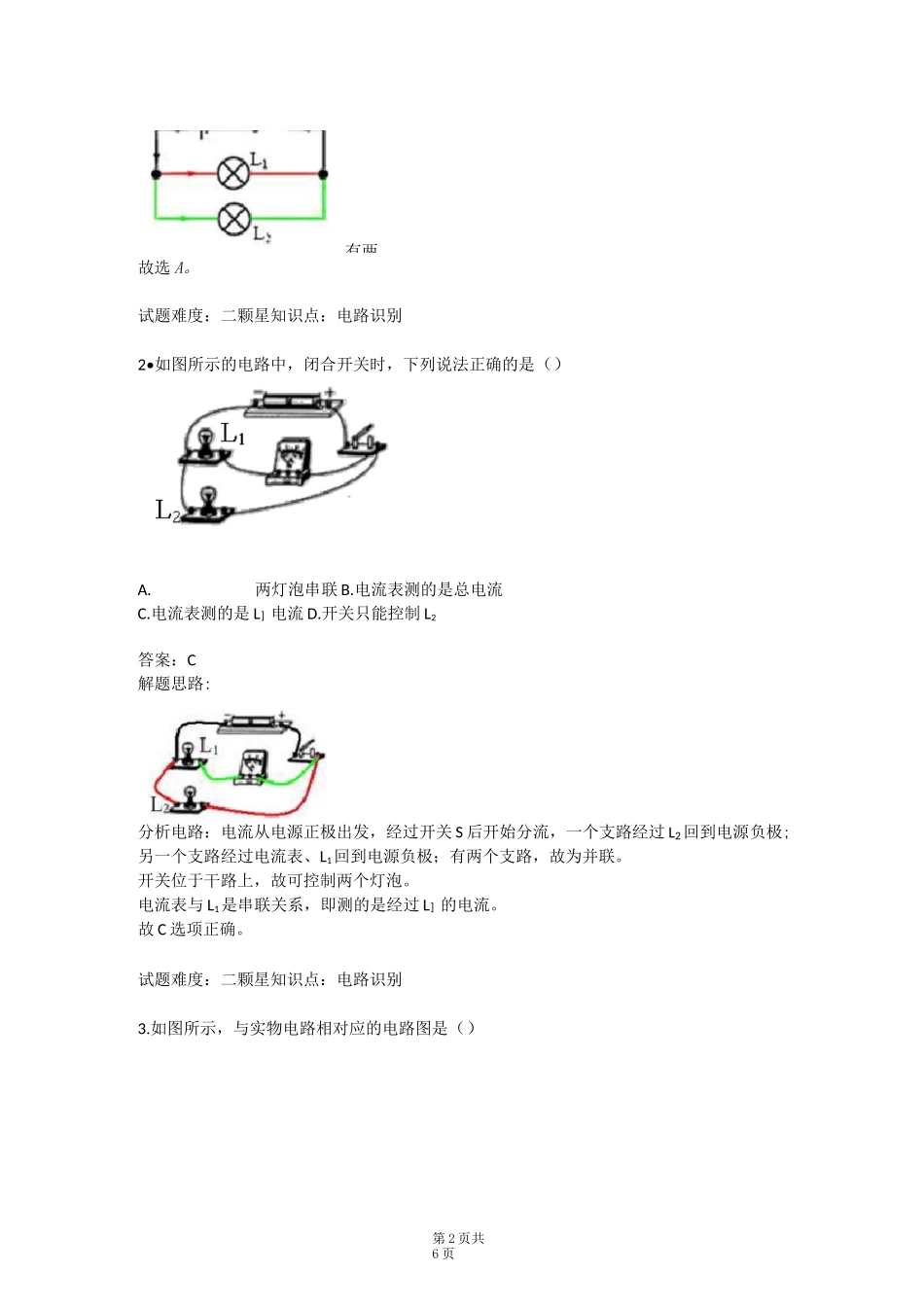

串、并联电路中电流的规律(含答案)_第3页
3/7
第 1 页共6 页串、并联电路中电流的规律一、单选题(共 9 道,每道 10 分)1.如图所示电路中,属于串联电路的是()答案:A解题思路:A:电流从电源的正极出发,经过两个灯泡、形关,直接回到电源负极,途中没有分流,故为串联。符合题意。B:电流从电源正极出发,然后分为两个支路,一个支路经过 L]到电源负极;另一个支路经过 L2到电源负极;即有两个支路,故为并联。不符合题意。C:电流从电源正极出发,然后分为两个支路回到电源负极,如下图所示:有两个支路,为并联。不符合题意。D:电流从电源正极出发,然后分为两个支路回到电源负极,如下图所示:AB有两第 2 页共6 页故选 A。试题难度:二颗星知识点:电路识别2•如图所示的电路中,闭合开关时,下列说法正确的是()A.两灯泡串联 B.电流表测的是总电流C.电流表测的是 L]电流 D.开关只能控制 L2答案:C解题思路:分析电路:电流从电源正极出发,经过开关 S 后开始分流,一个支路经过 L2回到电源负极;另一个支路经过电流表、L1回到电源负极;有两个支路,故为并联。开关位于干路上,故可控制两个灯泡。电流表与 L1是串联关系,即测的是经过 L]的电流。故 C 选项正确。试题难度:二颗星知识点:电路识别3.如图所示,与实物电路相对应的电路图是()第 3 页共6 页C.D.答案:D解题思路:按照电流流向法对实物图进行分析,电流从电源正极出发,然后开始分流,一个支路经过L1,再经过 S1回到电源负极;另一个支路经过 S2、L2,再经过 S1回到电源负极;两个支路都经过了 S],说明 S1位于干路。故 D 选项正确。试题难度:三颗星知识点:实物图转电路图4•关于电流表的使用规则,下列说法中正确的是()A. 电流表必须和被测电路串联B. 电流表可以和被测灯泡并联C. 电流表的两个量程可任意选择D. 电流表的三个接线柱可任意选两个接入电路中答案:A解题思路:A:正确。第 4 页共6 页B:电流表相当于一条导线,若与灯泡并联,则会使灯泡被短接,故电流表只能串联在被测电路中,不能与被测灯泡并联。该选项错误。C:使用电流表时,被测电流不能超过电流表的量程;且不能小于所选量程的分度值,否则会测量不准确或者根本测不出来电流的大小;即不能随意选量程。该选项错误。D:三个接线柱中必须选用一个负接线柱,该选项错误。故选 A。试题难度:三颗星知识点:电流表的使用5•小珊按如图电路进行探究实验,将电流表先后串联在 A、B、C 处,当开关闭合后,电...
