矩形排水沟技术交底VIP免费

矩形排水沟技术交底_第1页
1/7

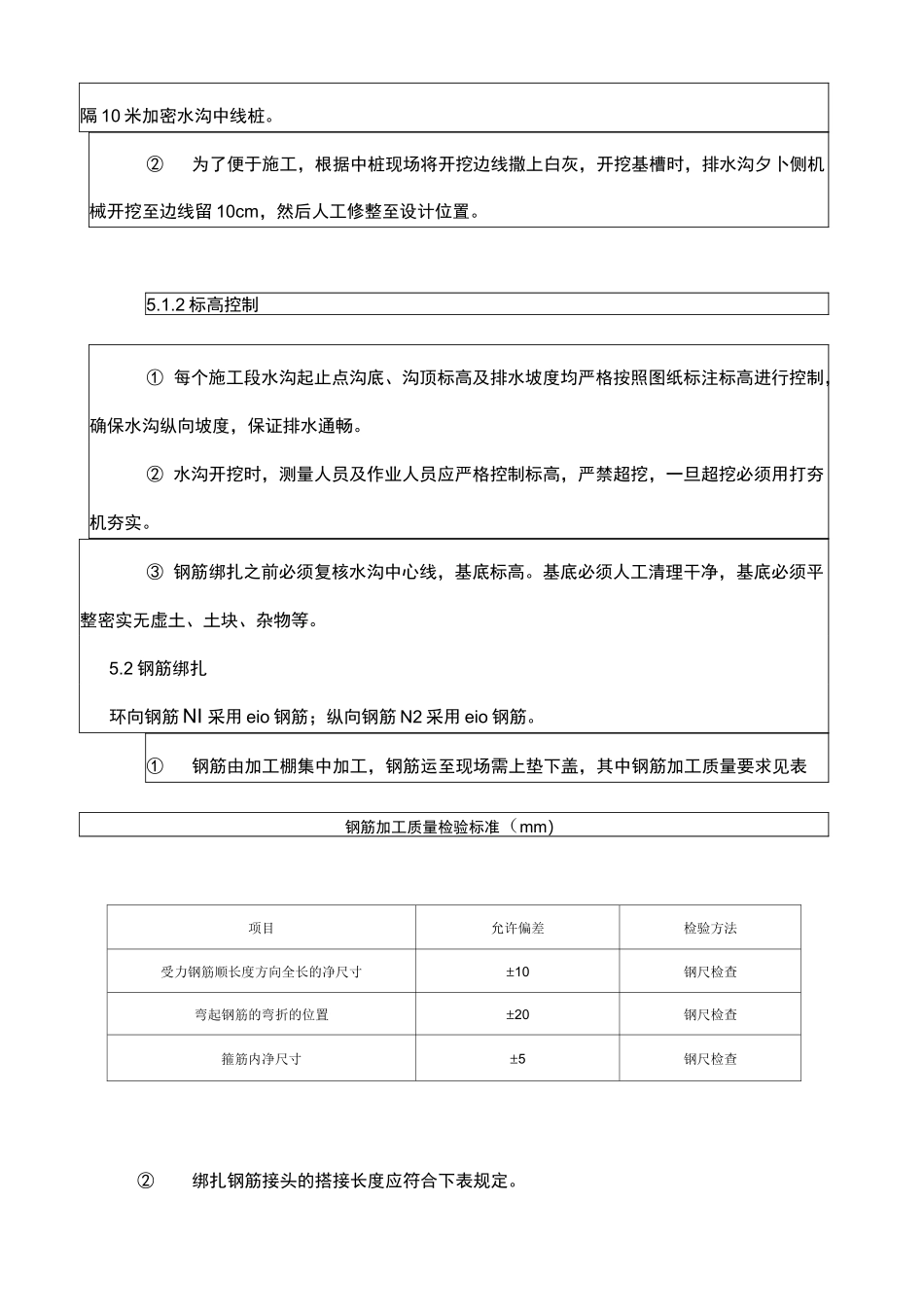

矩形排水沟技术交底_第2页
2/7

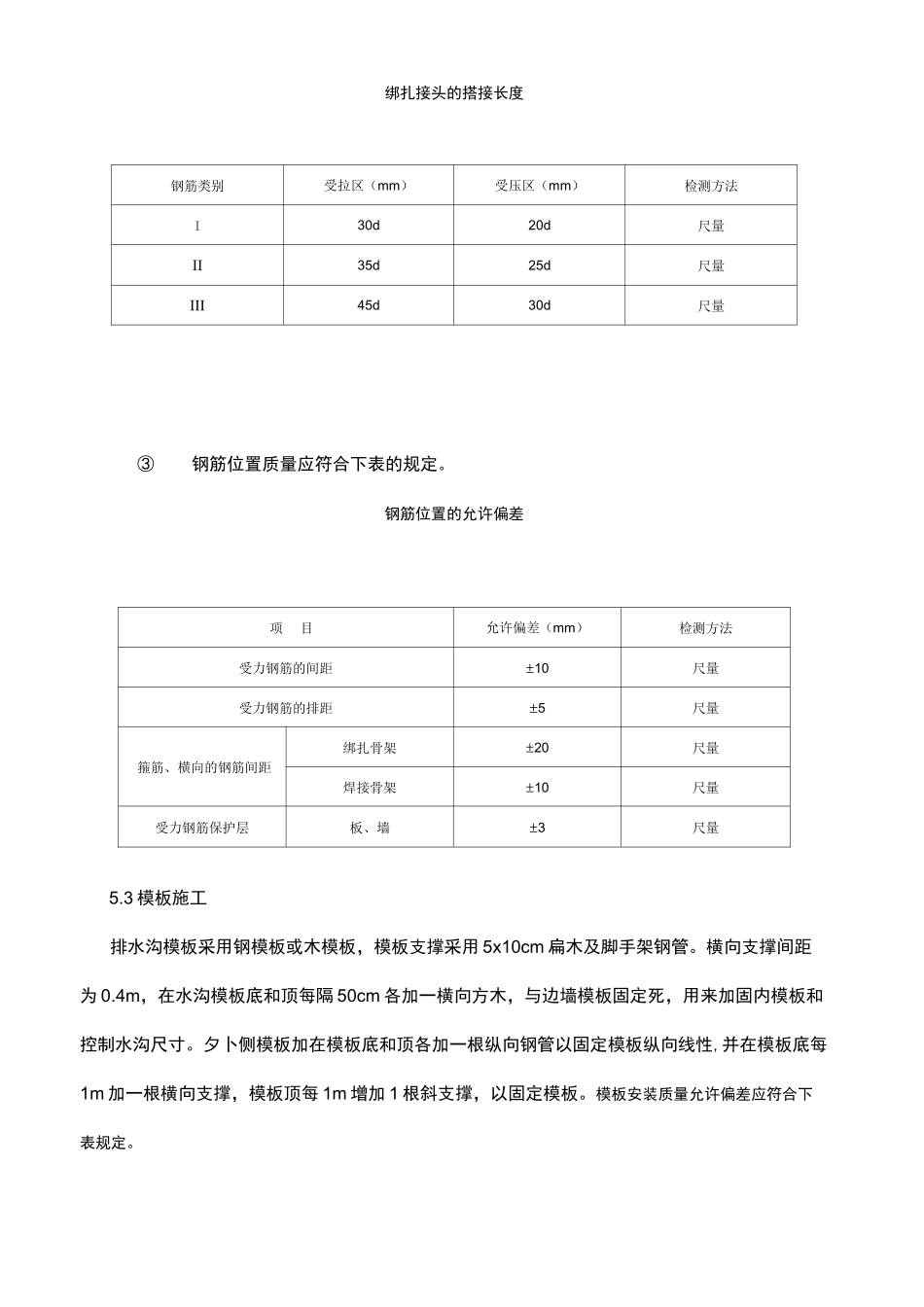

矩形排水沟技术交底_第3页
3/7
矩形线间沟施工技术交底交底单位:中铁四局集团中鸡铁路项目经理部编号:ZJFS-01工程名称新建中鸡铁路专用钱与既有包西线间矩形线间沟施工设计文件图号路基设计大样图集施工 一部位矩形线间沟交底日期2014 年 5 月 5 日技术交底内容:1、技术交底范围:全线矩形线间沟施工。2、设计情况:(1)亲斤建中鸡铁路专用钱与既有包西线间设置线间排水沟,采用梯形或矩形沟形式,其中矩形线间沟采用 C25 钢筋混凝土现浇,水沟深为 0.7m 至 1.2m,宽为 1m,流水面宽度为 0.6m,壁厚为 0.2m,钢筋保护层厚度为 5cm;盖板采用 C25 钢筋混凝土预制,长 0.71m、厚 0.06m、每块宽0.5m.3、开始施工的条件及施工准备工作:(1) 认真审核施工图纸及设计说明,根据设计图纸进行施工放样,并将控制桩交于施工队。(2)清理场地,机械配合人工将矩形水沟基底清除。(3) 修筑临时排水沟,疏干基槽积水,使周边水不再进入基底,雨水、渗水随时可以排出。4、施工工艺:测量放线-基槽开挖-标高控制-混凝土垫层-钢筋绑扎-模板安装及加固-混凝土浇筑 f 模板拆除 f 混凝土养护5、质量标准及技术要求:5.1 基槽开挖5.1.1 测量放线:① 技术人员根据路基断面放出每条矩形沟起点中桩、折点中桩、终点中桩和中间每隔 10 米加密水沟中线桩。②为了便于施工,根据中桩现场将开挖边线撒上白灰,开挖基槽时,排水沟夕卜侧机械开挖至边线留 10cm,然后人工修整至设计位置。5.1.2 标高控制① 每个施工段水沟起止点沟底、沟顶标高及排水坡度均严格按照图纸标注标高进行控制,确保水沟纵向坡度,保证排水通畅。② 水沟开挖时,测量人员及作业人员应严格控制标高,严禁超挖,一旦超挖必须用打夯机夯实。③ 钢筋绑扎之前必须复核水沟中心线,基底标高。基底必须人工清理干净,基底必须平整密实无虚土、土块、杂物等。5.2 钢筋绑扎环向钢筋 NI 采用 eio 钢筋;纵向钢筋 N2 采用 eio 钢筋。①钢筋由加工棚集中加工,钢筋运至现场需上垫下盖,其中钢筋加工质量要求见表钢筋加工质量检验标准(mm)项目允许偏差检验方法受力钢筋顺长度方向全长的净尺寸±10钢尺检查弯起钢筋的弯折的位置±20钢尺检查箍筋内净尺寸±5钢尺检查②绑扎钢筋接头的搭接长度应符合下表规定。绑扎接头的搭接长度钢筋类别受拉区(mm)受压区(mm)检测方法I30d20d尺量II35d25d尺量III45d30d尺量③钢筋位置质量应符合下表的规定。钢筋位置的允许偏差项目允许偏差(mm)检测方法受力钢筋的间距±1...
