架空电力线路杆塔工程VIP免费

架空电力线路杆塔工程_第1页
1/21

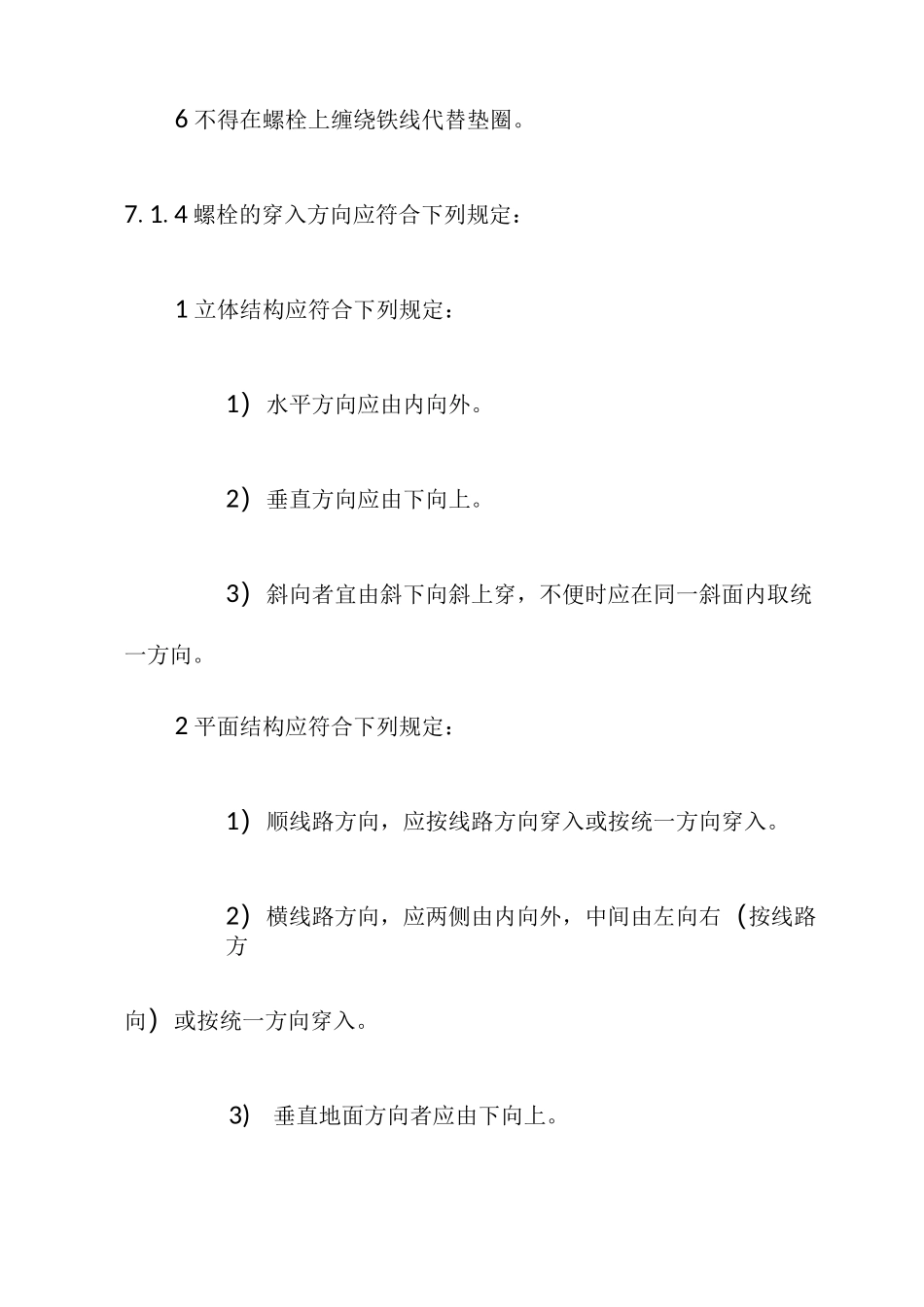

架空电力线路杆塔工程_第2页
2/21

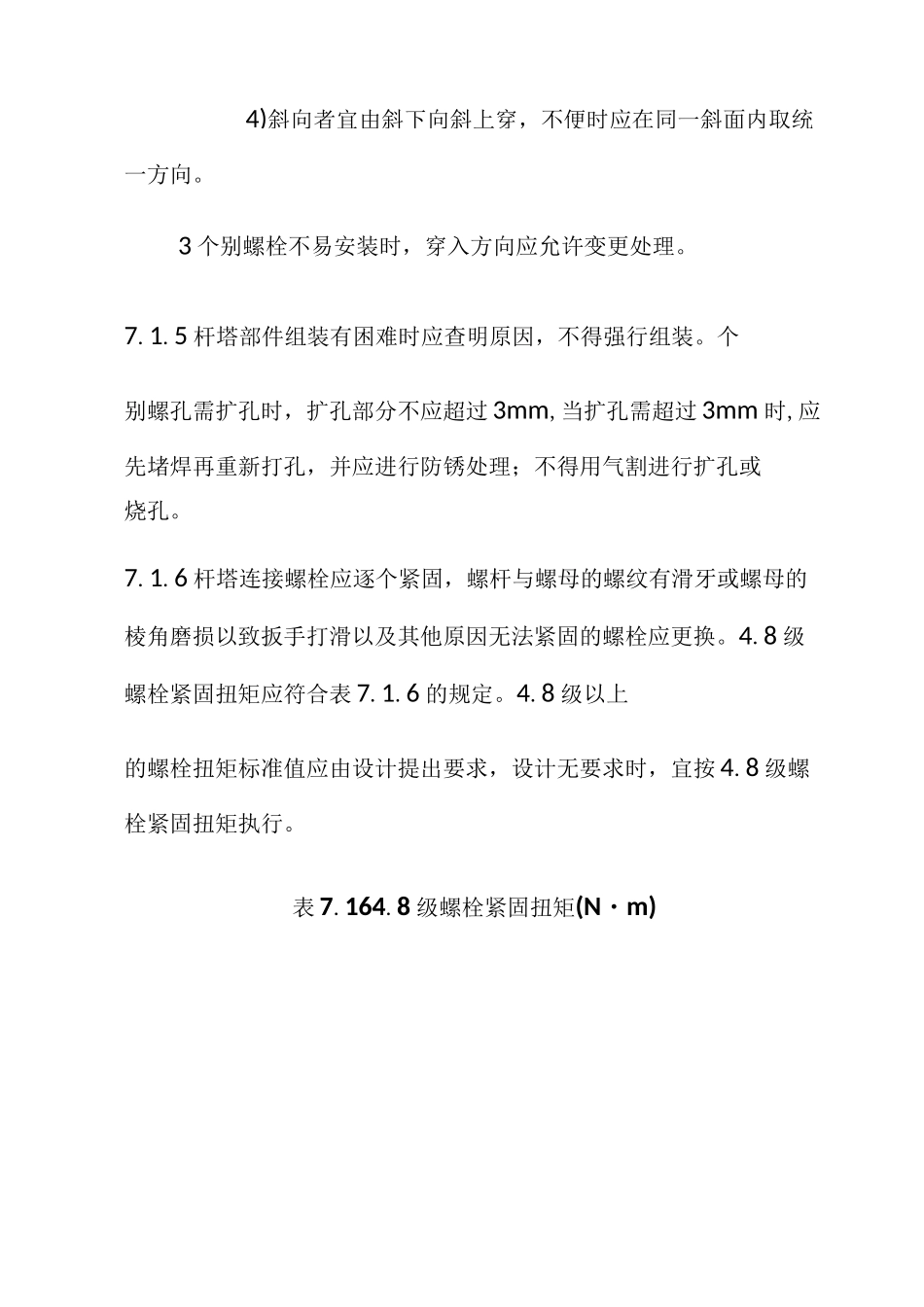

架空电力线路杆塔工程_第3页
3/21
架空电力线路杆塔工程7.1 一般规定7.1.1 杆塔组立应有完整可行的施工技术文件。组立过程中,应采取保证部件不产生变形或损坏。7.1.2 杆塔各构件的组装应牢固,交叉处有空隙者,应装设相应厚度的垫圈或垫板。7.1.3 当采用螺栓连接构件时,应符合下列规定:1 螺栓的防卸、防松装置及防卸螺栓安装高度应符合设计要求。2 螺栓应与构件平面垂直,螺栓头与构件间的接触处不应有空隙。3 螺母拧紧后,螺杆露出螺母的长度,对单螺母,不应小于两个丝扣;对双螺母,应最少与螺母相平。4 螺杆应加垫者,每端不宜超过两个垫圈,长孔应加平垫圈,每端不宜超过两个使用的垫圈尺寸应与构件孔径相匹配。5 电杆横担安装处的单螺母应加弹簧垫圈及平垫圈。6 不得在螺栓上缠绕铁线代替垫圈。7.1.4 螺栓的穿入方向应符合下列规定:1 立体结构应符合下列规定:1)水平方向应由内向外。2)垂直方向应由下向上。3)斜向者宜由斜下向斜上穿,不便时应在同一斜面内取统一方向。2 平面结构应符合下列规定:1)顺线路方向,应按线路方向穿入或按统一方向穿入。2)横线路方向,应两侧由内向外,中间由左向右(按线路方向)或按统一方向穿入。3)垂直地面方向者应由下向上。4)斜向者宜由斜下向斜上穿,不便时应在同一斜面内取统一方向。3 个别螺栓不易安装时,穿入方向应允许变更处理。7.1.5 杆塔部件组装有困难时应查明原因,不得强行组装。个别螺孔需扩孔时,扩孔部分不应超过 3mm,当扩孔需超过 3mm 时,应先堵焊再重新打孔,并应进行防锈处理;不得用气割进行扩孔或烧孔。7.1.6 杆塔连接螺栓应逐个紧固,螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑以及其他原因无法紧固的螺栓应更换。4.8 级螺栓紧固扭矩应符合表 7.1.6 的规定。4.8 级以上的螺栓扭矩标准值应由设计提出要求,设计无要求时,宜按 4.8 级螺栓紧固扭矩执行。表 7.164.8 级螺栓紧固扭矩(N・m)7.1.7 杆塔连接螺栓在组立结束时应全部紧固一次,并应检查扭矩合格后再进行架线。架线后,螺栓还应复紧一遍。7.1.8 杆塔组立及架线后,其允许偏差应符合表 7.1.8 的规定。表 7.1.8 杆塔组立及架线后的允许偏差偏差顷目偏差值拉线门型塔结构根幵±2.5%晁线门型塔结构面曷欄线路方同扭转±4 隘拉线门型塔欖揑在主拄连接处的高差直线塔 iS 构倾斜3%(j直线塔结构审心与市心粧向横线路方向位移50mm转角塔结构中心与中心桩向横 r 额线略方向位移50mm等截血拉线塔主柱弯曲7.1.9 自...
