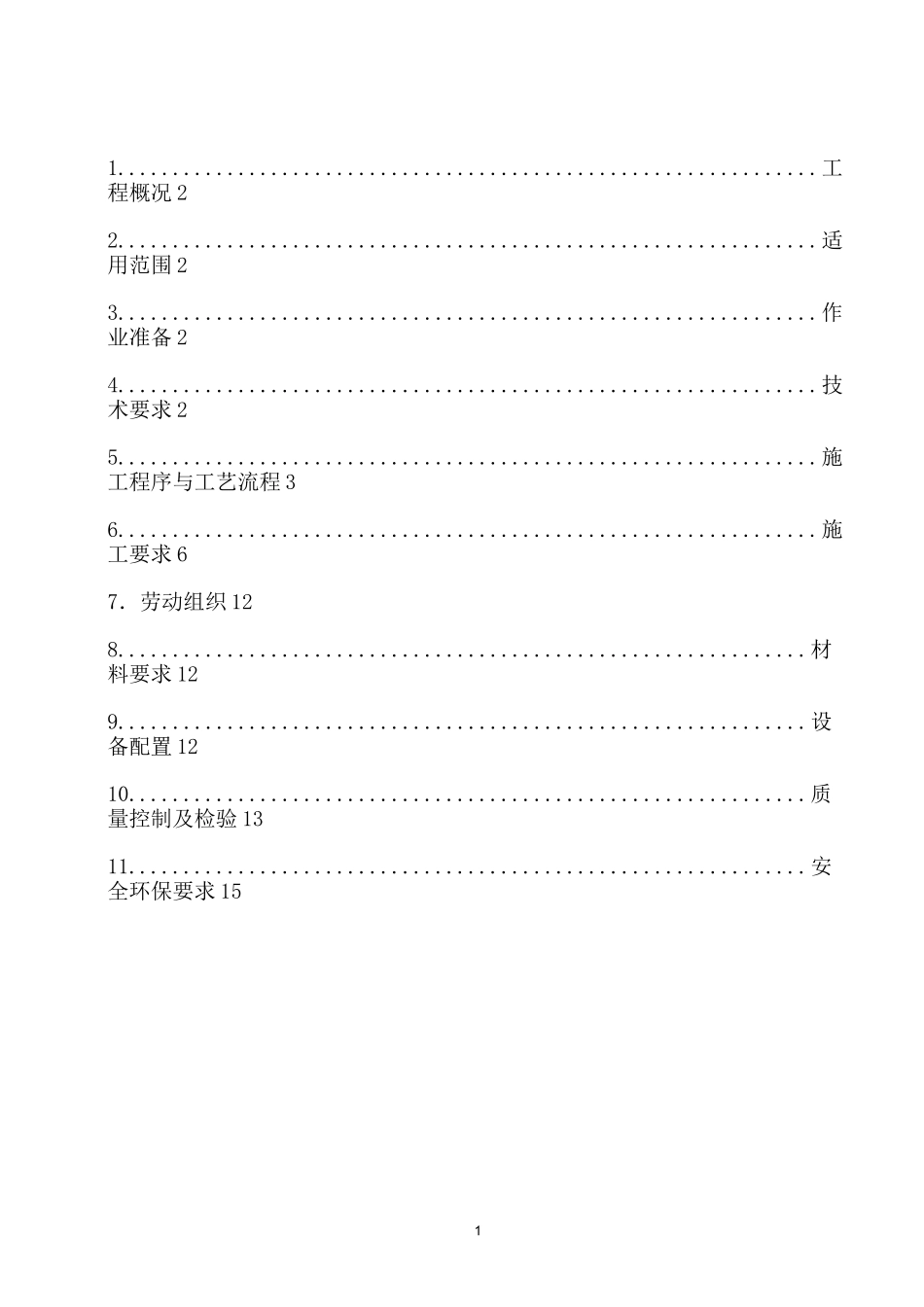

1山西中南部铁路通道 ZNTJ-16 标框架桥施工工艺编制:审核:审批:监理工程师:中铁大桥局股份有限公司山西中南部铁路通道 ZNTJ-16 标项目部二零一一年三月十日11................................................................工程概况 22................................................................适用范围 23................................................................作业准备 24................................................................技术要求 25................................................................施工程序与工艺流程 36................................................................施工要求 67.劳动组织 128...............................................................材料要求 129...............................................................设备配置 1210..............................................................质量控制及检验 1311..............................................................安全环保要求 1521.工程概况本单位工程 4 座框架小桥均位于线路双线正线地段。本区段位于汤阴东至日照南的冲积平原区,地势平坦、开阔,大多为耕地,夏种玉米花生,冬种小麦。地层主要有第四系全新冲积粉质粘土。1.1 气象特征本区位于东亚季风气候区,属暖温带季风气候,四季分明。年平均气温为 13.3°C〜14.1°C,平均无霜期为 199 天,年平均降水量在 597〜820 毫米左右。2.适用范围适用于中铁大桥局新建铁路山西中南部铁路通道汤阴东至日照南段,单位工程编号为小桥-03,包括框架小桥 DK855+694.3、DK855+749.65、DK855+851.23、DK856+720.32 共 4座。3.作业准备3.1 内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。3.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋配齐生活、办公设施,满足主要管理、技术员进场生活、办公要等。4.技术要求4.1 混凝土的拌合由 5#号混凝土拌和站集中拌合;钢筋的加工由 DK855+100 钢筋加工厂加工。4.2 施工前混凝土按设计提供的配比进行室内试验...
