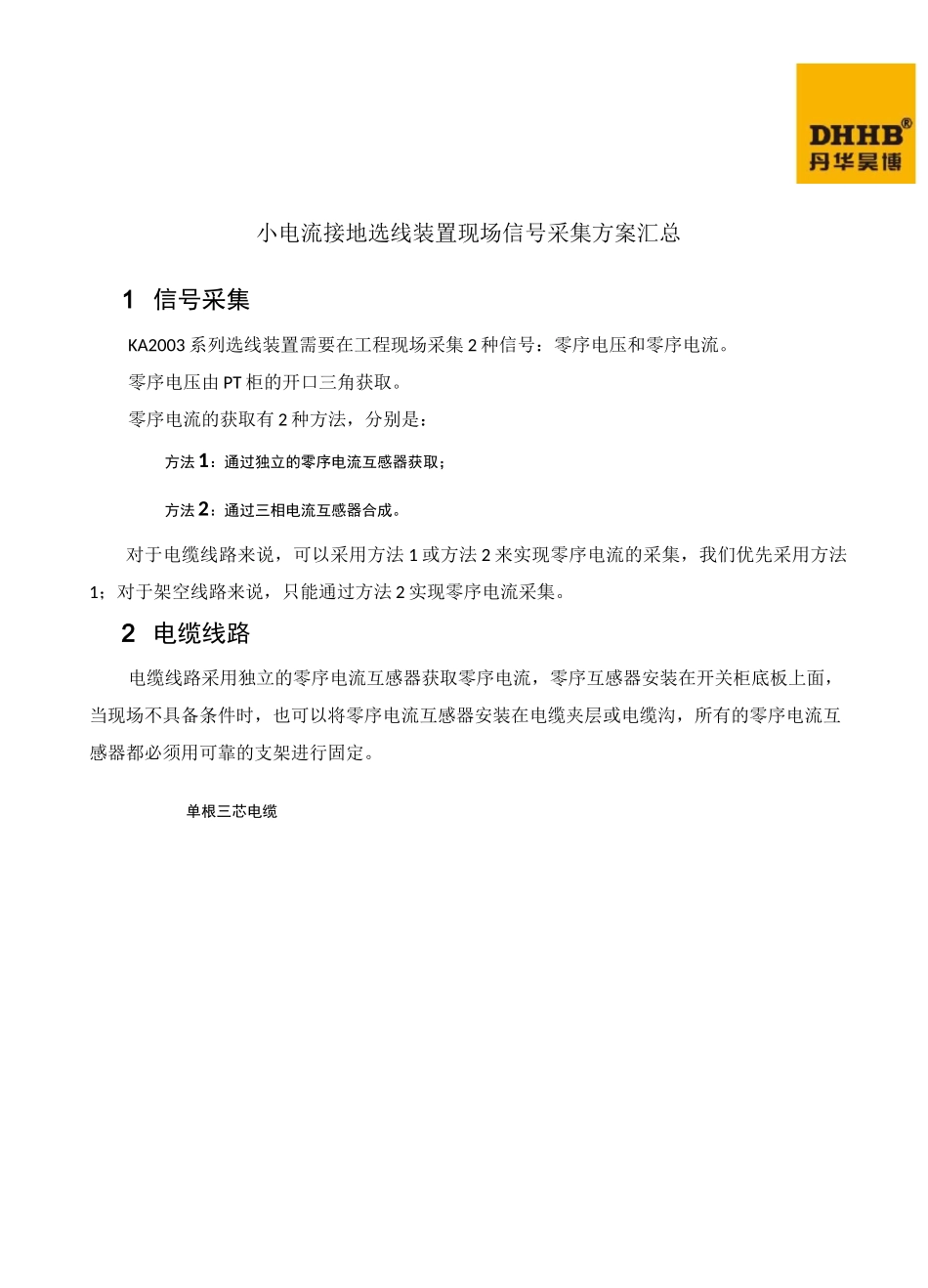

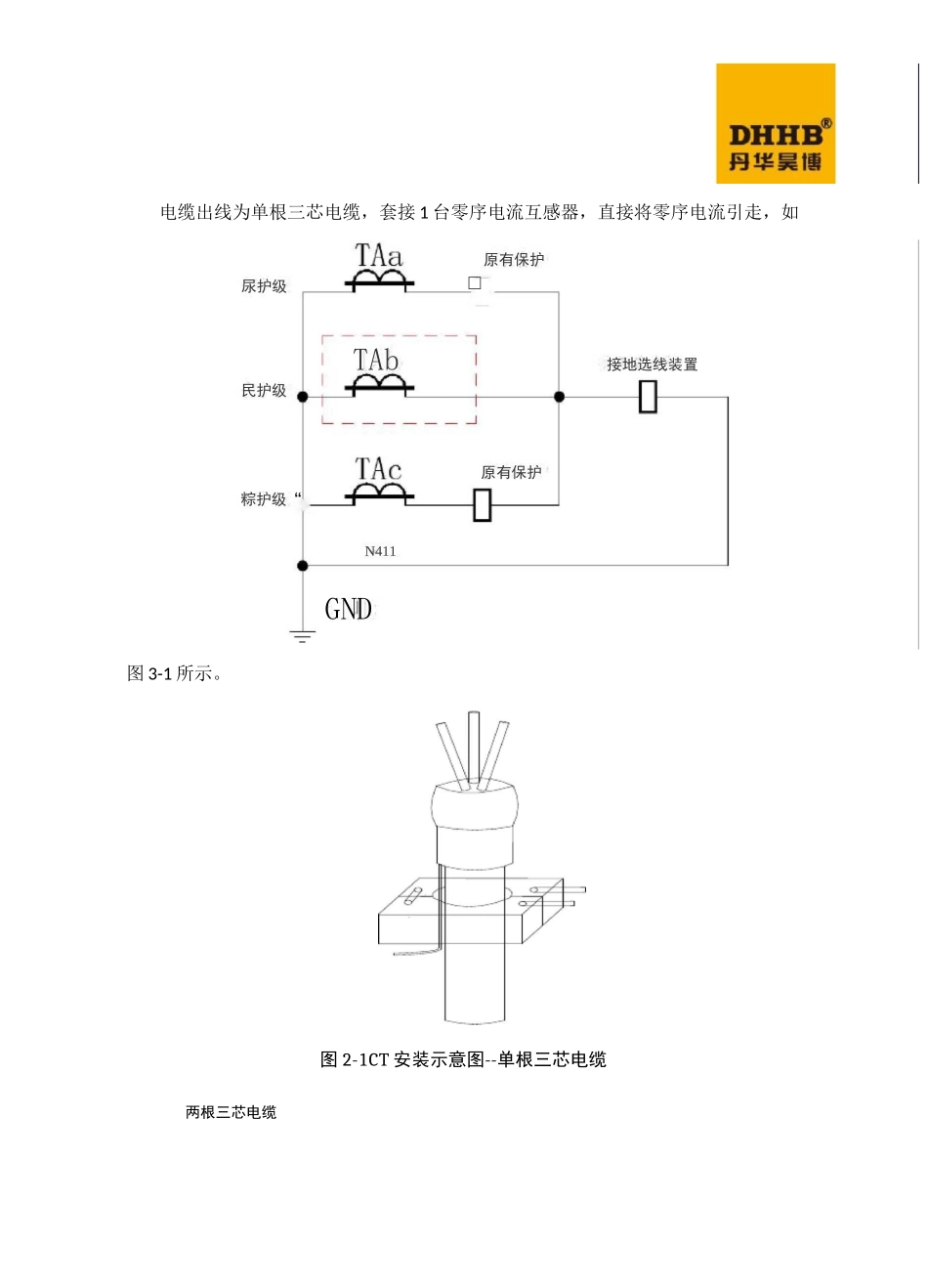

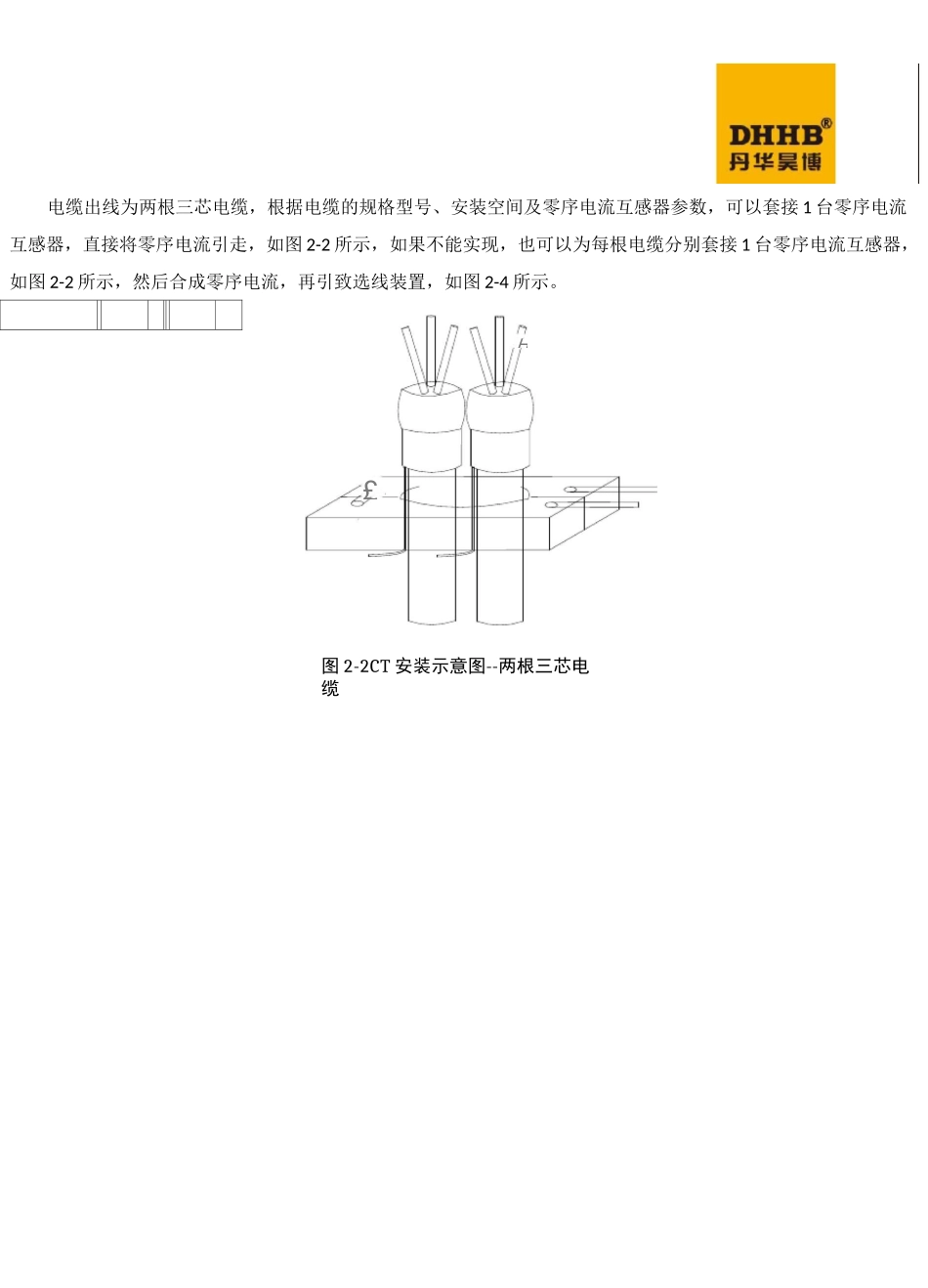

小电流接地选线装置现场信号采集方案汇总1 信号采集KA2003 系列选线装置需要在工程现场采集 2 种信号：零序电压和零序电流。零序电压由 PT 柜的开口三角获取。零序电流的获取有 2 种方法，分别是：方法1：通过独立的零序电流互感器获取；方法2：通过三相电流互感器合成。对于电缆线路来说，可以采用方法 1 或方法 2 来实现零序电流的采集，我们优先采用方法1；对于架空线路来说，只能通过方法 2 实现零序电流采集。2 电缆线路电缆线路采用独立的零序电流互感器获取零序电流，零序互感器安装在开关柜底板上面，当现场不具备条件时，也可以将零序电流互感器安装在电缆夹层或电缆沟，所有的零序电流互感器都必须用可靠的支架进行固定。单根三芯电缆电缆出线为单根三芯电缆，套接 1 台零序电流互感器，直接将零序电流引走，如TAb民护级GND尿护级原有保护□N411接地选线装置粽护级“原有保护图 3-1 所示。图 2-1CT 安装示意图--单根三芯电缆两根三芯电缆电缆出线为两根三芯电缆，根据电缆的规格型号、安装空间及零序电流互感器参数，可以套接 1 台零序电流互感器，直接将零序电流引走，如图 2-2 所示，如果不能实现，也可以为每根电缆分别套接 1 台零序电流互感器，如图 2-2 所示，然后合成零序电流，再引致选线装置，如图 2-4 所示。H£图 2-2CT 安装示意图--两根三芯电缆图 2-3CT 安装示意图--两根三芯电缆图 2-4 两台零序电流互感器合成原理图多根三芯电缆电缆出线为多根三芯电缆，根据电缆的规格型号、安装空间及零序电流互感器参数，可以套接 1 台零序电流互感器，直接将零序电流引走，如图 2-5 所示，如果不能实现，也可以为每根电缆分别套接 1 台零序电流互感器，如图 2-6 所示，然后合成零序电流，再引致选线装置如图 2-7 所示。图 2-5CT 安装示意图-三根单芯电力电缆图 2-6CT 安装示意图-三根单芯电力电缆3 架空线路架空线路有 2 种情况，一种为户内电缆出线，户外转为架空出线，此种情况，我们可以按照电缆线路来处理；另一种情况为纯架空线路，只能采用“三相合成”的方法获取零序电流，分 2 种情况：相（即 B 相）增设 1 只电流互感器，与另外 2 相电流互感器组成零序电流过滤器输保护原有保护0N411GND保护保护TAc 原有保护接地选线装置1）如果架空出线只安装了两相（A、C 相）电流互感器，可考虑在各出线的空缺2）图 3-1所示，图中红色虚线框内部分为加装的 B 相 CT,...
