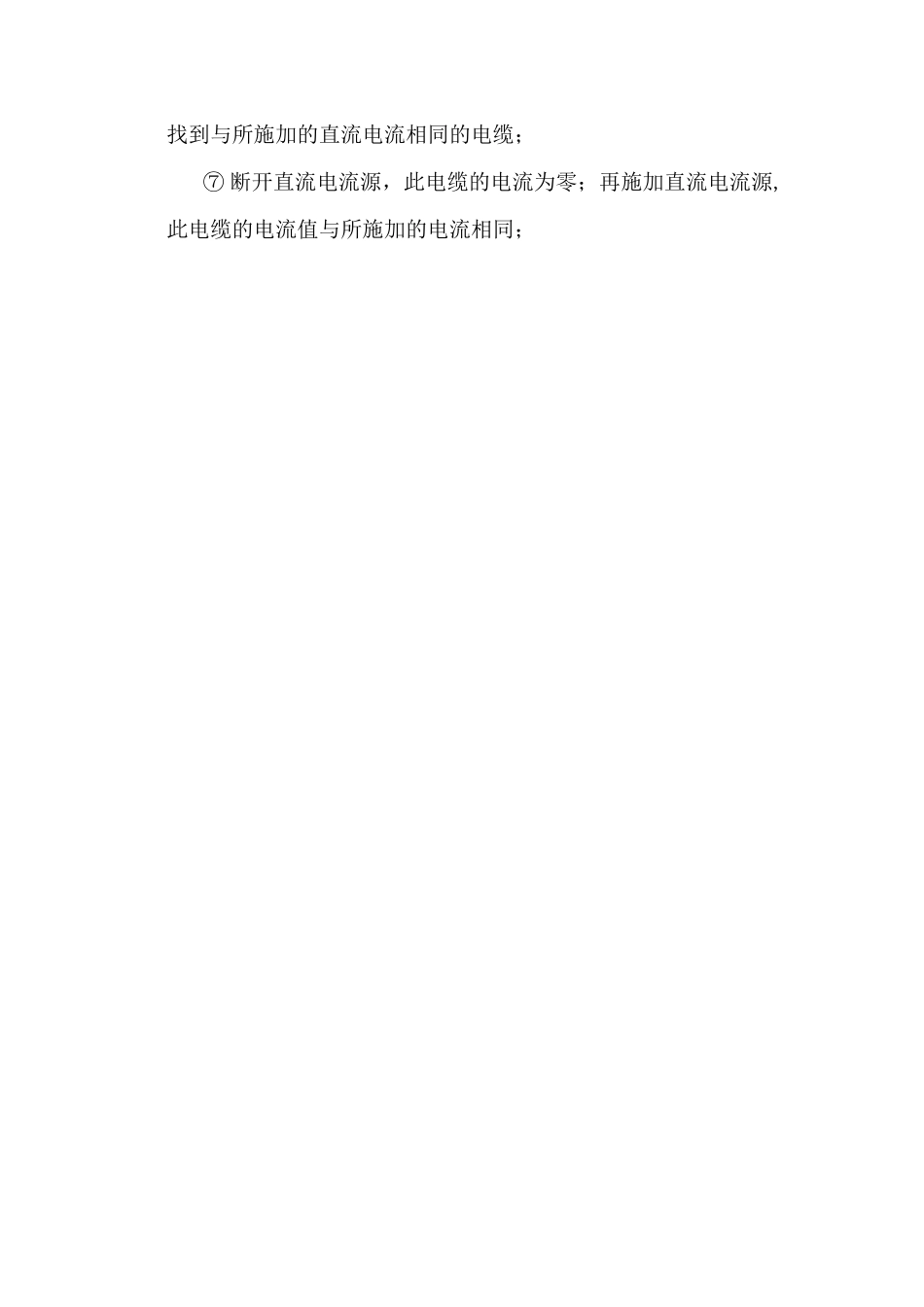

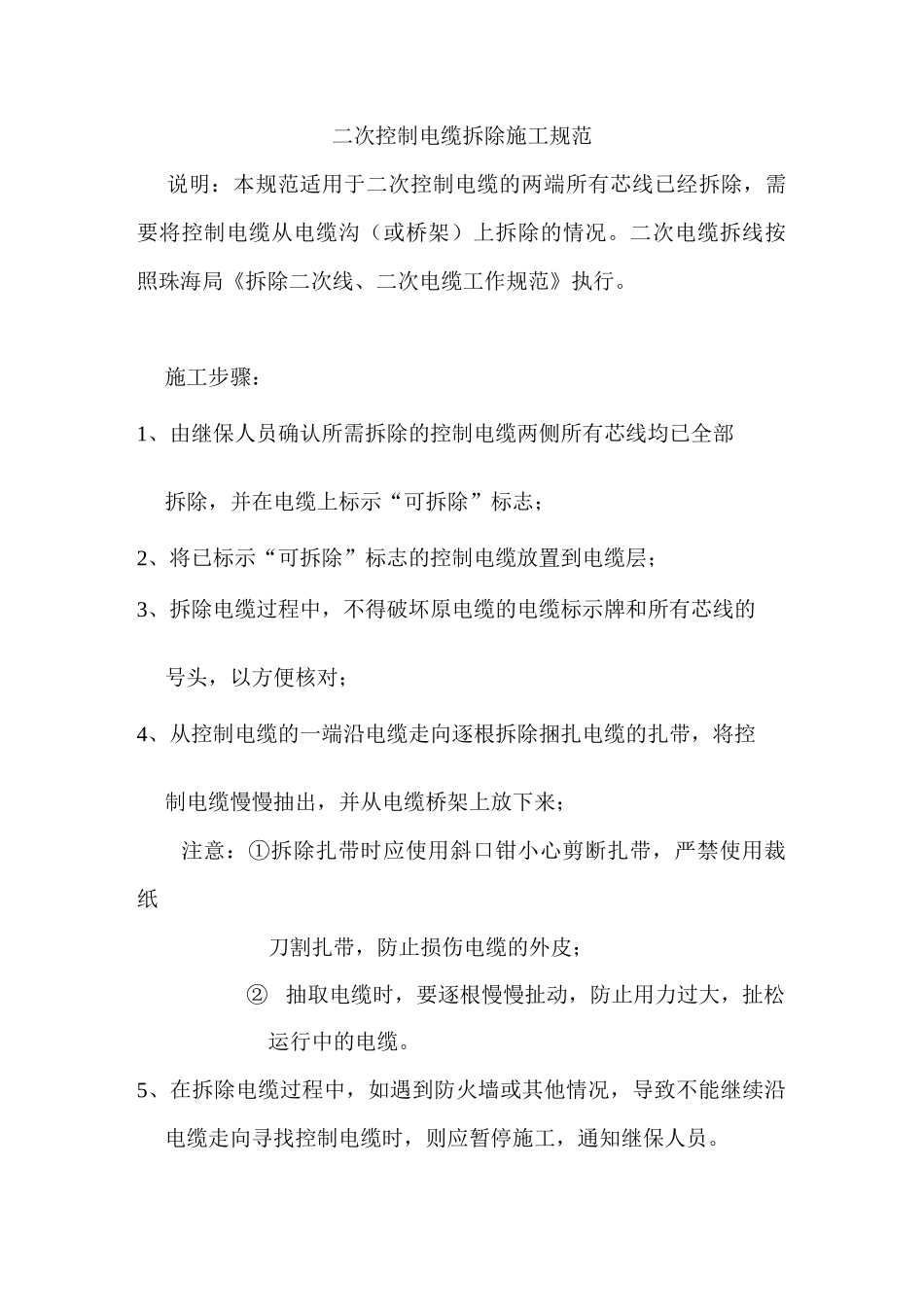

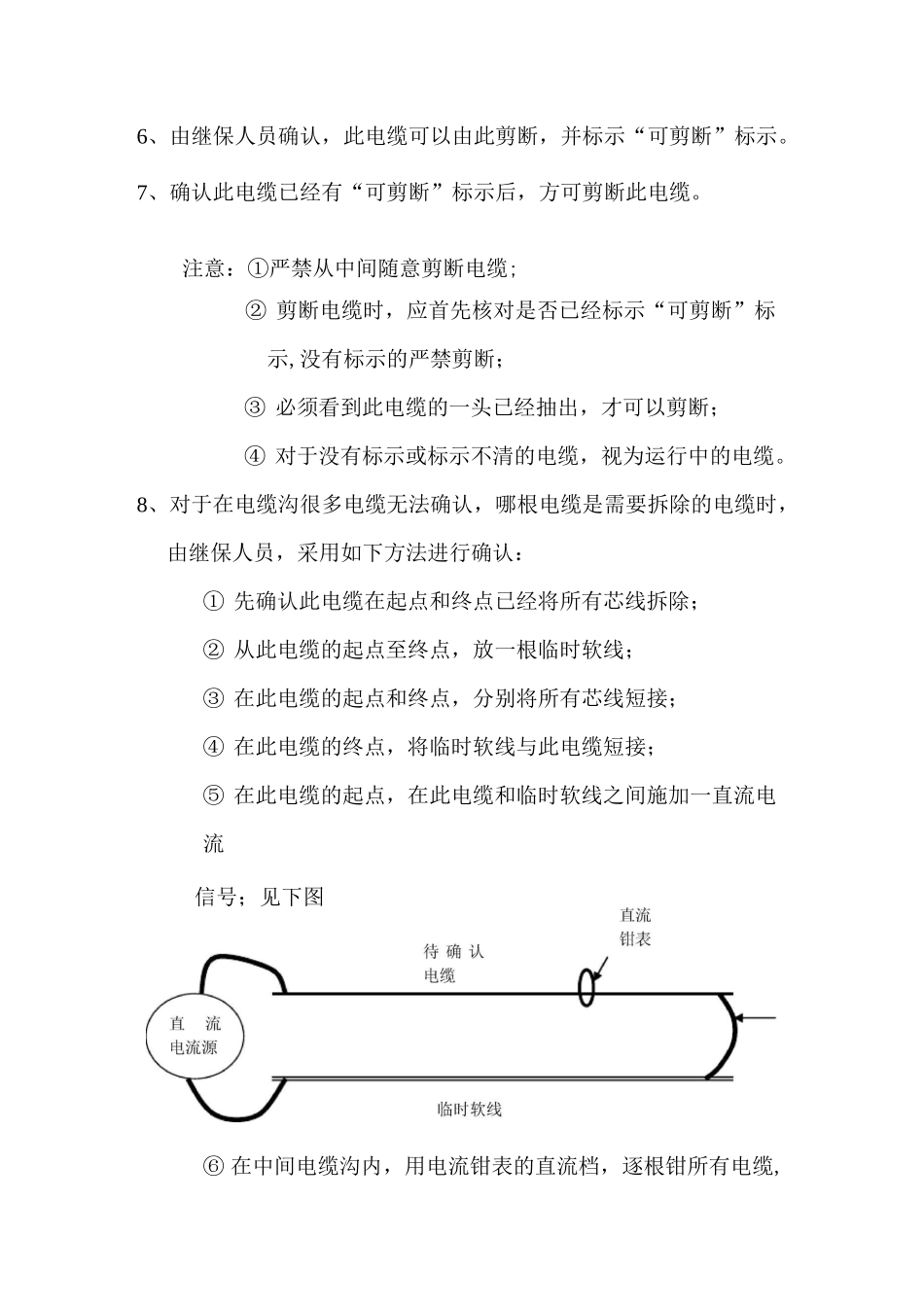

二次控制电缆拆除施工规范说明：本规范适用于二次控制电缆的两端所有芯线已经拆除，需要将控制电缆从电缆沟（或桥架）上拆除的情况。二次电缆拆线按照珠海局《拆除二次线、二次电缆工作规范》执行。施工步骤：1、由继保人员确认所需拆除的控制电缆两侧所有芯线均已全部拆除，并在电缆上标示“可拆除”标志；2、将已标示“可拆除”标志的控制电缆放置到电缆层；3、拆除电缆过程中，不得破坏原电缆的电缆标示牌和所有芯线的号头，以方便核对；4、从控制电缆的一端沿电缆走向逐根拆除捆扎电缆的扎带，将控制电缆慢慢抽出，并从电缆桥架上放下来；注意：①拆除扎带时应使用斜口钳小心剪断扎带，严禁使用裁纸刀割扎带，防止损伤电缆的外皮；②抽取电缆时，要逐根慢慢扯动，防止用力过大，扯松运行中的电缆。5、在拆除电缆过程中，如遇到防火墙或其他情况，导致不能继续沿电缆走向寻找控制电缆时，则应暂停施工，通知继保人员。6、由继保人员确认，此电缆可以由此剪断，并标示“可剪断”标示。7、确认此电缆已经有“可剪断”标示后，方可剪断此电缆。注意：①严禁从中间随意剪断电缆;② 剪断电缆时，应首先核对是否已经标示“可剪断”标示,没有标示的严禁剪断；③ 必须看到此电缆的一头已经抽出，才可以剪断；④ 对于没有标示或标示不清的电缆，视为运行中的电缆。8、对于在电缆沟很多电缆无法确认，哪根电缆是需要拆除的电缆时，由继保人员，采用如下方法进行确认：① 先确认此电缆在起点和终点已经将所有芯线拆除；② 从此电缆的起点至终点，放一根临时软线；③ 在此电缆的起点和终点，分别将所有芯线短接；④ 在此电缆的终点，将临时软线与此电缆短接；⑤ 在此电缆的起点，在此电缆和临时软线之间施加一直流电流信号；见下图⑥ 在中间电缆沟内，用电流钳表的直流档，逐根钳所有电缆,找到与所施加的直流电流相同的电缆；⑦ 断开直流电流源，此电缆的电流为零；再施加直流电流源,此电缆的电流值与所施加的电流相同；⑧ 在此电缆连续 3 次施加直流电流，若具有相同的结果，则确认此电缆为可拆除的电缆；否则，继续查找。⑨ 在中间电缆沟内，在此电缆标注“可剪断”标示。拆除旧控制电缆施工流程：附件：珠海局《拆除二次线、二次电缆工作规范》拆除二次线、二次电缆工作规范一、总则1、确保运行的 PT 回路不发生短路。2、确保运行的 CT 回路不发生开路。3、确保在拆除保护、自动装置的二次线、二次电缆过程中，不发生二次线的短接，造...
