雨污水管道工程施工方案VIP免费

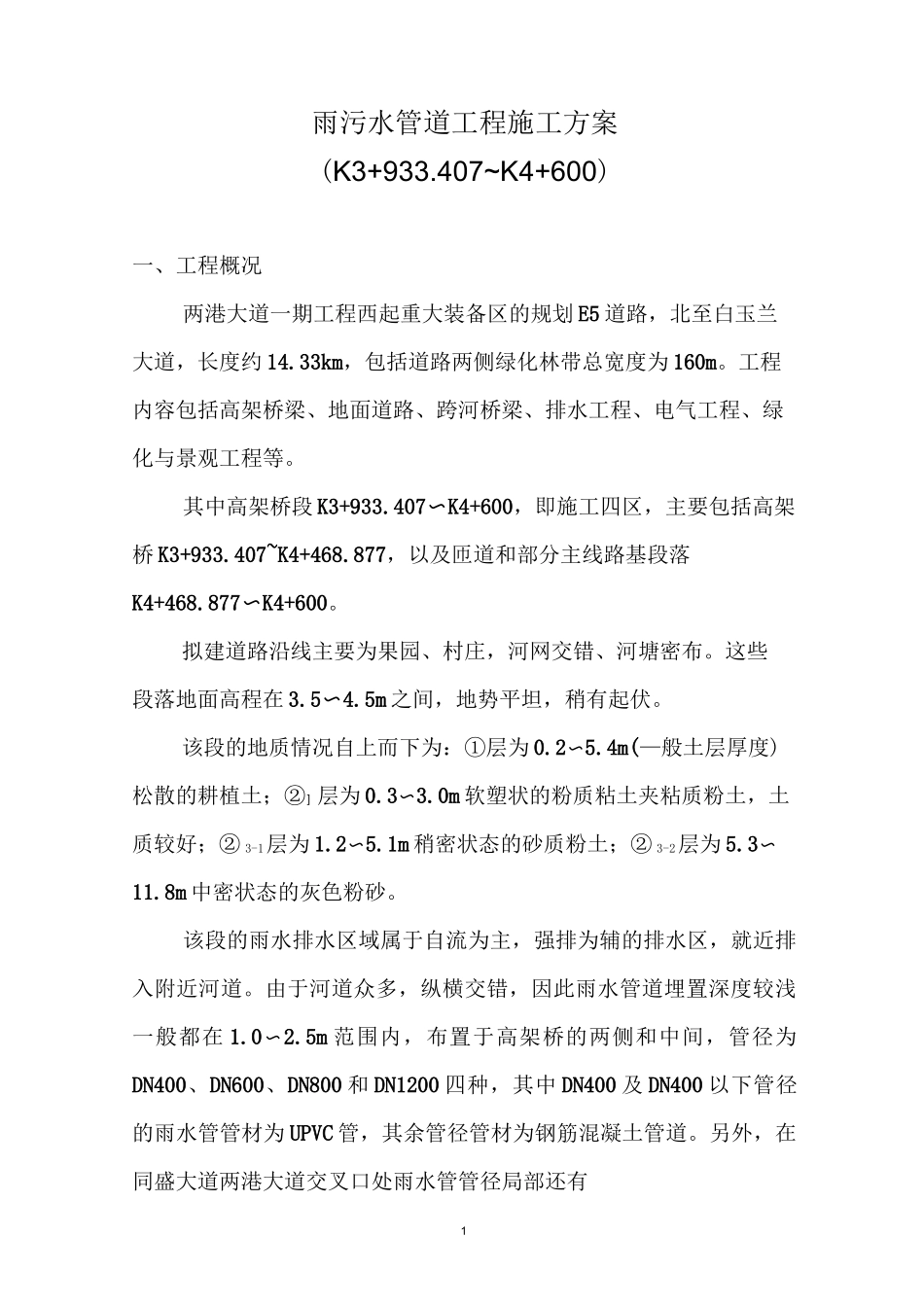

1雨污水管道工程施工方案(K3+933.407~K4+600)一、工程概况两港大道一期工程西起重大装备区的规划 E5 道路，北至白玉兰大道，长度约 14.33km，包括道路两侧绿化林带总宽度为 160m。工程内容包括高架桥梁、地面道路、跨河桥梁、排水工程、电气工程、绿化与景观工程等。其中高架桥段 K3+933.407〜K4+600，即施工四区，主要包括高架桥 K3+933.407~K4+468.877，以及匝道和部分主线路基段落K4+468.877〜K4+600。拟建道路沿线主要为果园、村庄，河网交错、河塘密布。这些段落地面高程在 3.5〜4.5m 之间，地势平坦，稍有起伏。该段的地质情况自上而下为：①层为 0.2〜5.4m(—般土层厚度)松散的耕植土；②］层为 0.3〜3.0m 软塑状的粉质粘土夹粘质粉土，土质较好；② 3-1层为 1.2〜5.1m 稍密状态的砂质粉土；② 3-2层为 5.3〜11.8m 中密状态的灰色粉砂。该段的雨水排水区域属于自流为主，强排为辅的排水区，就近排入附近河道。由于河道众多，纵横交错，因此雨水管道埋置深度较浅一般都在 1.0〜2.5m 范围内，布置于高架桥的两侧和中间，管径为DN400、DN600、DN800 和 DN1200 四种，其中 DN400 及 DN400 以下管径的雨水管管材为 UPVC 管，其余管径管材为钢筋混凝土管道。另外，在同盛大道两港大道交叉口处雨水管管径局部还有2DN1000、DN1500、DN1800 等，该区域强排区，其埋深较深，在 3.0〜4.5m。该段设计规划为一根污水总管，过河均采用一根同管径的倒虹管，布置于道路的右侧（即道路的东侧）。污水管道埋置深度较深，在6.0〜8.0m 范围内，管径有DN400、DN600、DN800、DN1500、DN1650、DN1800 六种，其中 DN400 管径采用硬聚氯乙烯 UPVC 加筋管，管径 DN600、DN800 的采用玻璃钢夹砂管，DN1500、DN1650、DN1800 管径的采用企口式钢筋混凝土管（或称丹麦管）。倒虹管管材采用 F 型接口钢筋混凝土管。钢筋混凝土管和硬聚氯乙烯 UPVC 加筋管管道覆土深度超过《上海市排水管道通用图》（1992年）和《硬聚氯乙烯（UPVC）加筋管室外排水管道工程设计通用图》（1998 年 3 月）所规定的最大覆土深度，须由管道生产厂对管道的配筋进行加强设计（管道订货时应注意，并在提供的管道上标明）。二、施工准备由于路线较长，工期较紧，需要做好充足的施工准备。2.1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。机械设备与材料可以从老果公路、果园路等通过施工便道...
