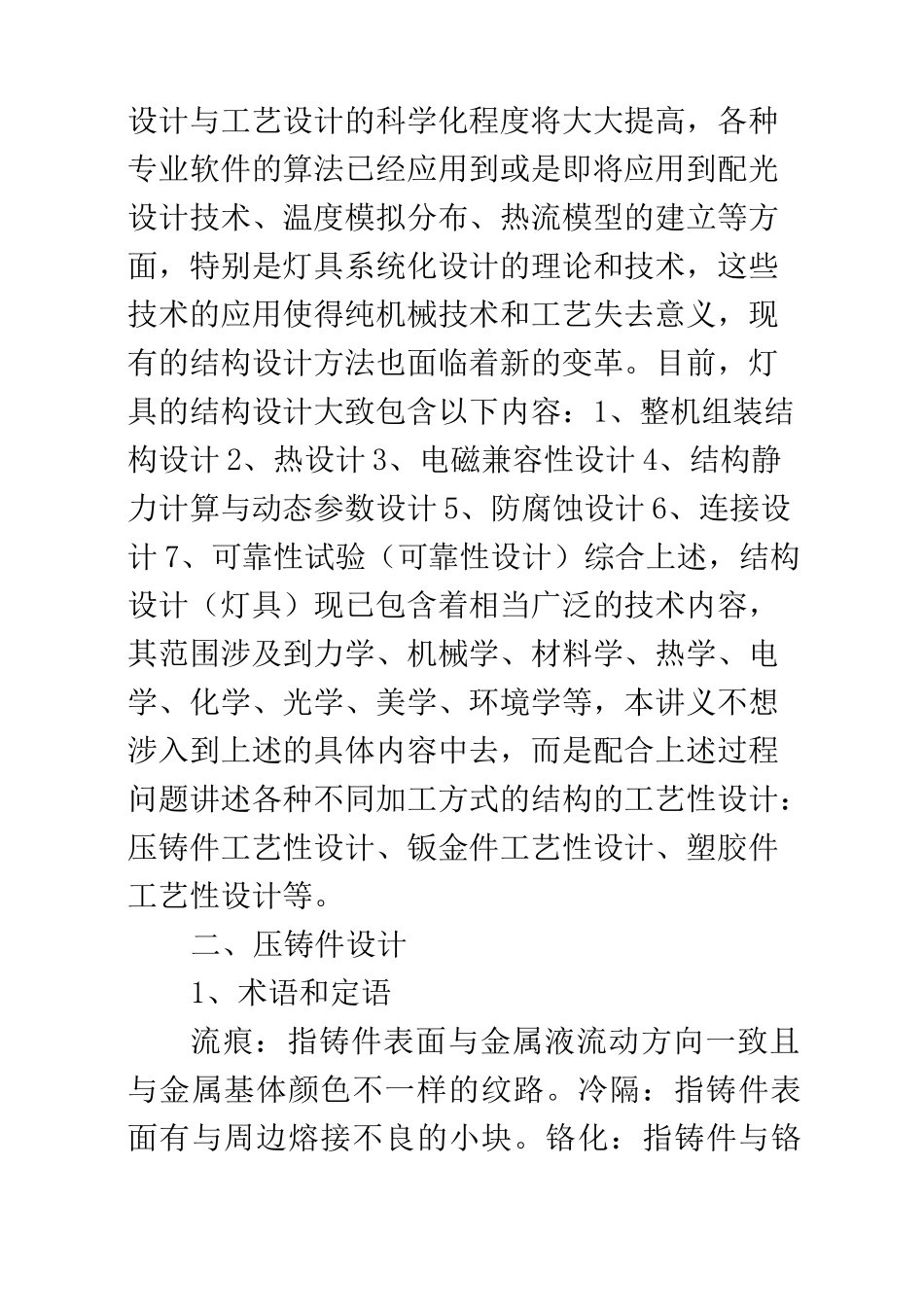

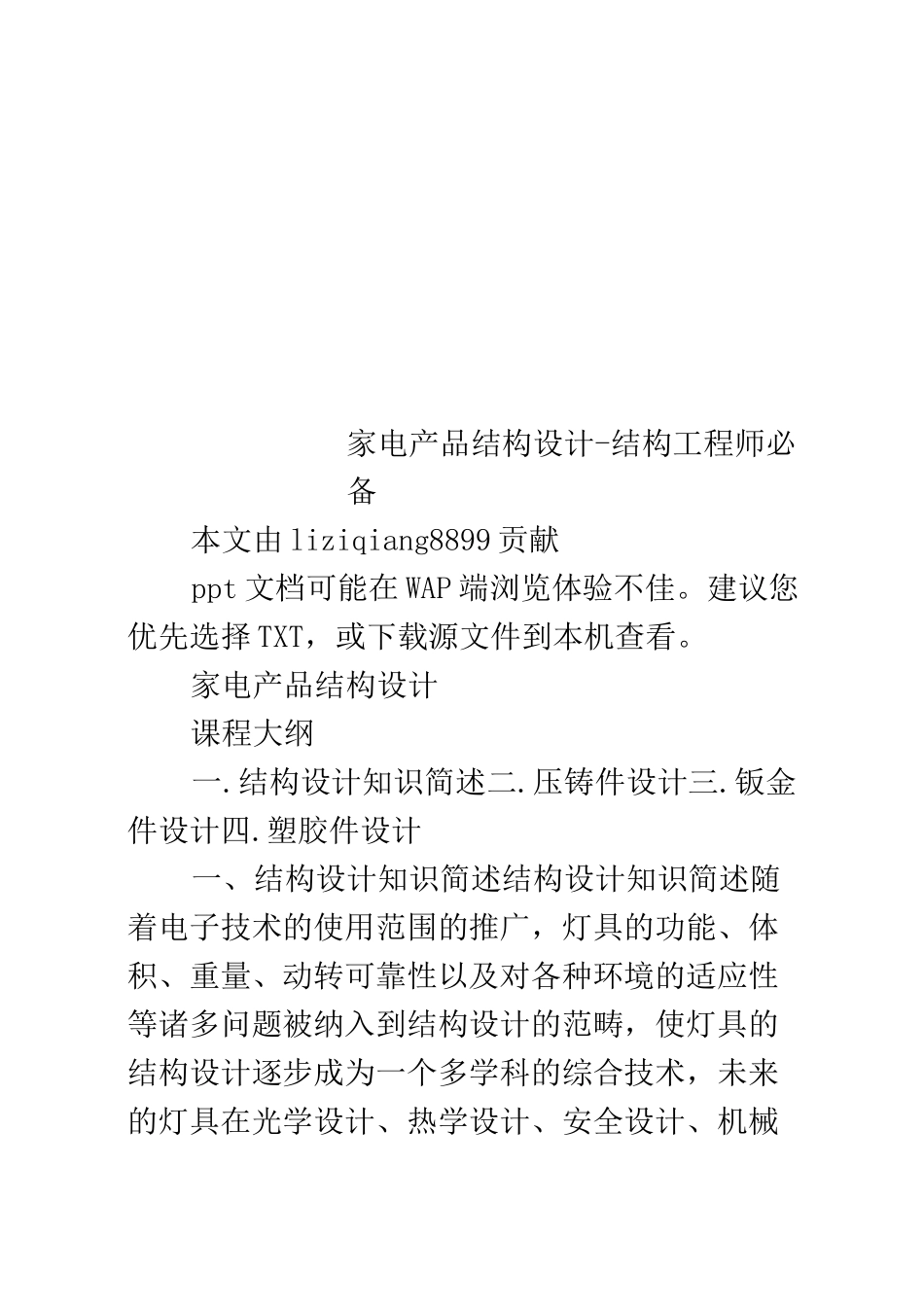

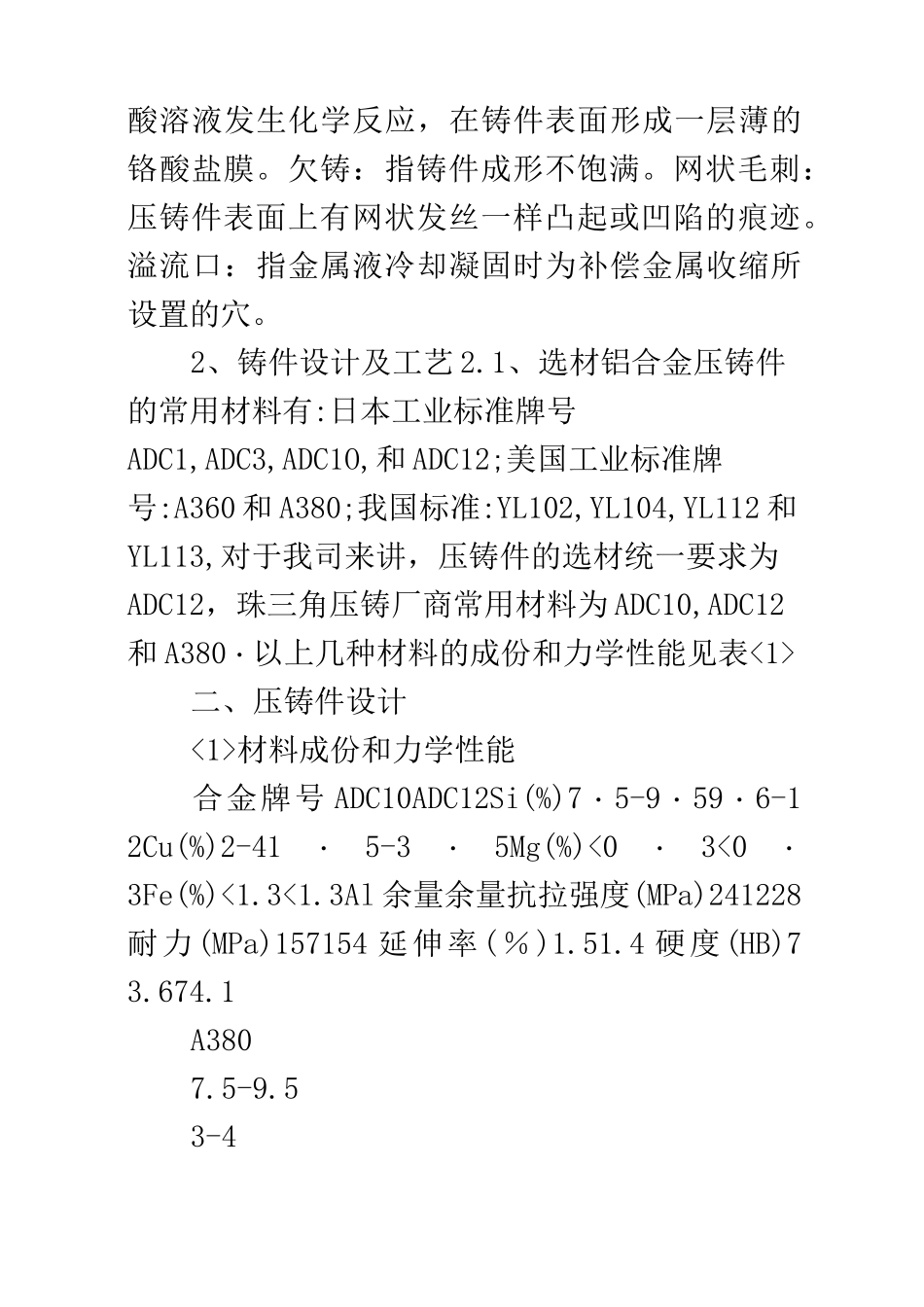

家电产品结构设计-结构工程师必备本文由 liziqiang8899 贡献ppt 文档可能在 WAP 端浏览体验不佳。建议您优先选择 TXT，或下载源文件到本机查看。家电产品结构设计课程大纲一.结构设计知识简述二.压铸件设计三.钣金件设计四.塑胶件设计一、结构设计知识简述结构设计知识简述随着电子技术的使用范围的推广，灯具的功能、体积、重量、动转可靠性以及对各种环境的适应性等诸多问题被纳入到结构设计的范畴，使灯具的结构设计逐步成为一个多学科的综合技术，未来的灯具在光学设计、热学设计、安全设计、机械设计与工艺设计的科学化程度将大大提高，各种专业软件的算法已经应用到或是即将应用到配光设计技术、温度模拟分布、热流模型的建立等方面，特别是灯具系统化设计的理论和技术，这些技术的应用使得纯机械技术和工艺失去意义，现有的结构设计方法也面临着新的变革。目前，灯具的结构设计大致包含以下内容：1、整机组装结构设计 2、热设计 3、电磁兼容性设计 4、结构静力计算与动态参数设计 5、防腐蚀设计 6、连接设计 7、可靠性试验（可靠性设计）综合上述，结构设计（灯具）现已包含着相当广泛的技术内容，其范围涉及到力学、机械学、材料学、热学、电学、化学、光学、美学、环境学等，本讲义不想涉入到上述的具体内容中去，而是配合上述过程问题讲述各种不同加工方式的结构的工艺性设计：压铸件工艺性设计、钣金件工艺性设计、塑胶件工艺性设计等。二、压铸件设计1、术语和定语流痕：指铸件表面与金属液流动方向一致且与金属基体颜色不一样的纹路。冷隔：指铸件表面有与周边熔接不良的小块。铬化：指铸件与铬酸溶液发生化学反应，在铸件表面形成一层薄的铬酸盐膜。欠铸：指铸件成形不饱满。网状毛刺：压铸件表面上有网状发丝一样凸起或凹陷的痕迹。溢流口：指金属液冷却凝固时为补偿金属收缩所设置的穴。2、铸件设计及工艺 2.1、选材铝合金压铸件的常用材料有:日本工业标准牌号ADC1,ADC3,ADC1O,和 ADC12;美国工业标准牌号:A360 和 A380;我国标准:YL102,YL104,YL112 和YL113,对于我司来讲，压铸件的选材统一要求为ADC12，珠三角压铸厂商常用材料为 ADC10,ADC12和 A380・以上几种材料的成份和力学性能见表<1>二、压铸件设计<1>材料成份和力学性能合金牌号 ADC10ADC12Si(%)7・5-9・59・6-12Cu(%)2-41・5-3・5Mg(%)<0・3<0・3Fe(%)<1.3<1.3Al 余量余量抗拉强度(MPa)241228耐力(MPa)157154 延伸率(％)1.51.4 硬度(HB)73.674.1A38...
