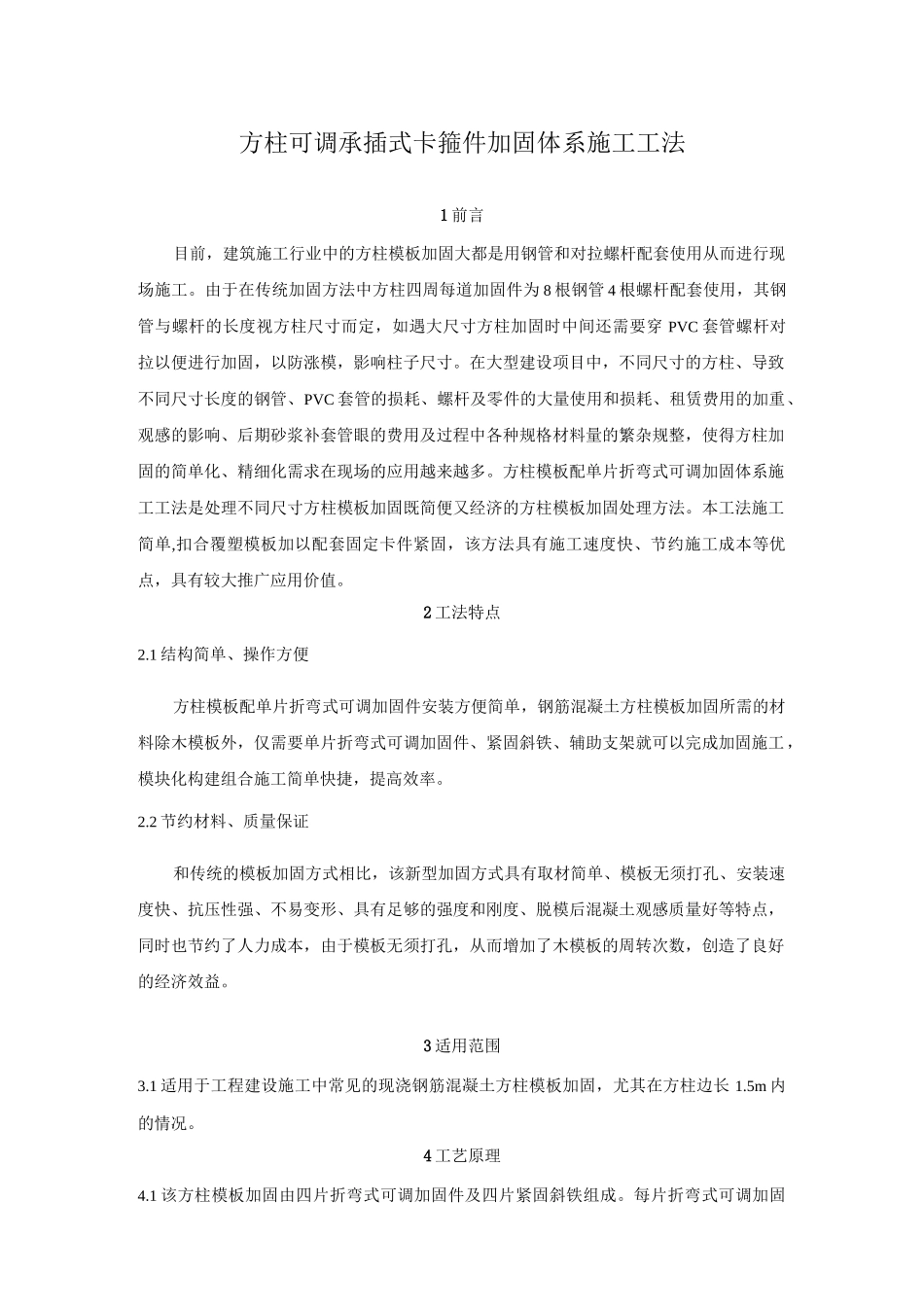

方柱加固工法文本_第1页
1/10
方柱加固工法文本_第2页
2/10

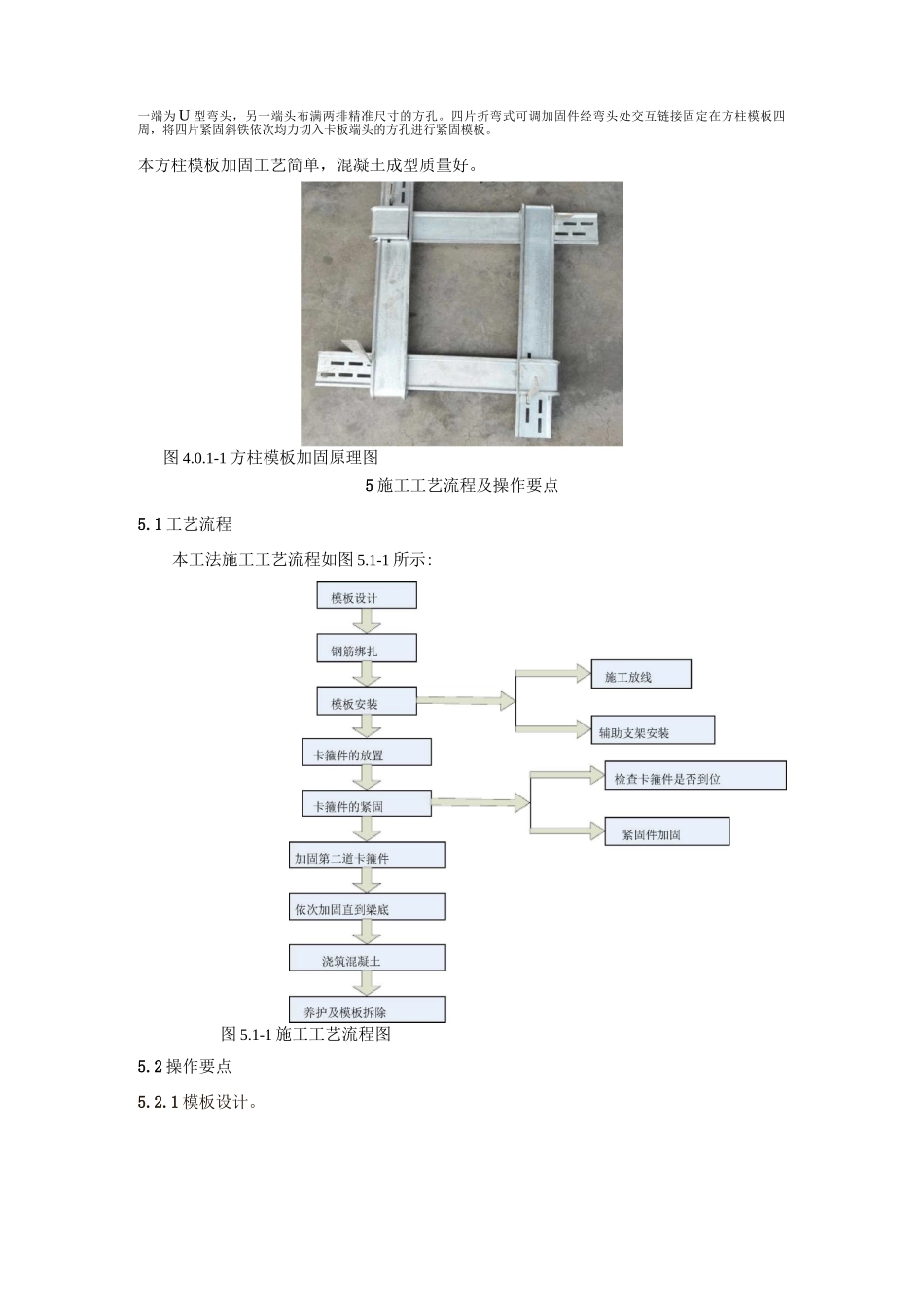

方柱加固工法文本_第3页
3/10
方柱可调承插式卡箍件加固体系施工工法1 前言目前,建筑施工行业中的方柱模板加固大都是用钢管和对拉螺杆配套使用从而进行现场施工。由于在传统加固方法中方柱四周每道加固件为 8 根钢管 4 根螺杆配套使用,其钢管与螺杆的长度视方柱尺寸而定,如遇大尺寸方柱加固时中间还需要穿 PVC 套管螺杆对拉以便进行加固,以防涨模,影响柱子尺寸。在大型建设项目中,不同尺寸的方柱、导致不同尺寸长度的钢管、PVC 套管的损耗、螺杆及零件的大量使用和损耗、租赁费用的加重、观感的影响、后期砂浆补套管眼的费用及过程中各种规格材料量的繁杂规整,使得方柱加固的简单化、精细化需求在现场的应用越来越多。方柱模板配单片折弯式可调加固体系施工工法是处理不同尺寸方柱模板加固既简便又经济的方柱模板加固处理方法。本工法施工简单,扣合覆塑模板加以配套固定卡件紧固,该方法具有施工速度快、节约施工成本等优点,具有较大推广应用价值。2 工法特点2.1 结构简单、操作方便方柱模板配单片折弯式可调加固件安装方便简单,钢筋混凝土方柱模板加固所需的材料除木模板外,仅需要单片折弯式可调加固件、紧固斜铁、辅助支架就可以完成加固施工,模块化构建组合施工简单快捷,提高效率。2.2 节约材料、质量保证和传统的模板加固方式相比,该新型加固方式具有取材简单、模板无须打孔、安装速度快、抗压性强、不易变形、具有足够的强度和刚度、脱模后混凝土观感质量好等特点,同时也节约了人力成本,由于模板无须打孔,从而增加了木模板的周转次数,创造了良好的经济效益。3 适用范围3.1 适用于工程建设施工中常见的现浇钢筋混凝土方柱模板加固,尤其在方柱边长 1.5m 内的情况。4 工艺原理4.1 该方柱模板加固由四片折弯式可调加固件及四片紧固斜铁组成。每片折弯式可调加固件一端为 U 型弯头,另一端头布满两排精准尺寸的方孔。四片折弯式可调加固件经弯头处交互链接固定在方柱模板四周,将四片紧固斜铁依次均力切入卡板端头的方孔进行紧固模板。本方柱模板加固工艺简单,混凝土成型质量好。图 4.0.1-1 方柱模板加固原理图5 施工工艺流程及操作要点5.1 工艺流程本工法施工工艺流程如图 5.1-1 所示:图 5.1-1 施工工艺流程图5.2 操作要点5.2.1 模板设计。图 5.2.3-1 辅助支架图 5.2.3-2 木模板卡槽接口吻合木工根据结构施工图纸,确定各个方柱的截面尺寸,然后制做方柱木模板。这些成品方柱木模板按照规格摆放整齐。5.2.2 钢筋绑扎。钢...
