变电电气：干式电抗器安装作业指导书VIP免费

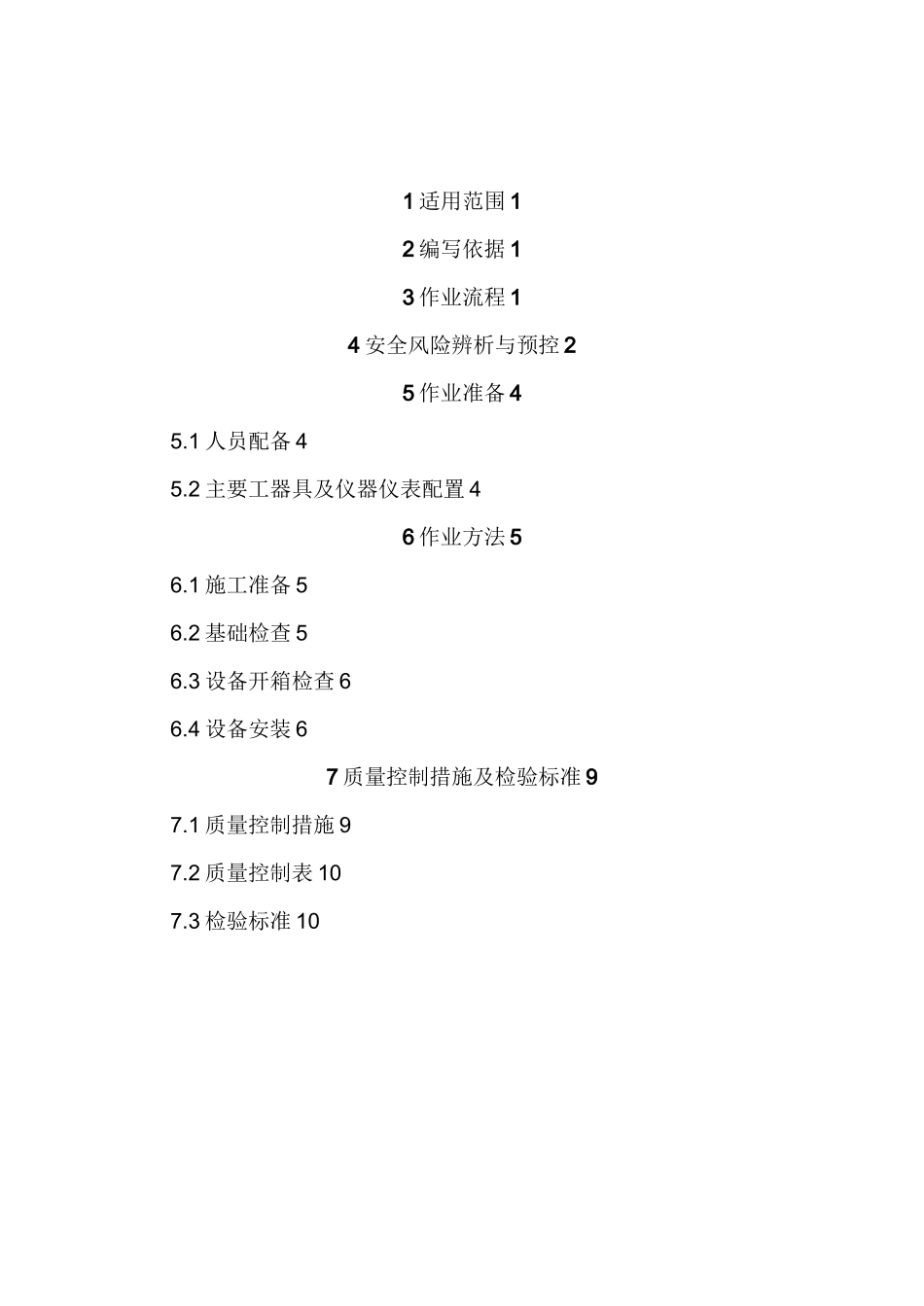

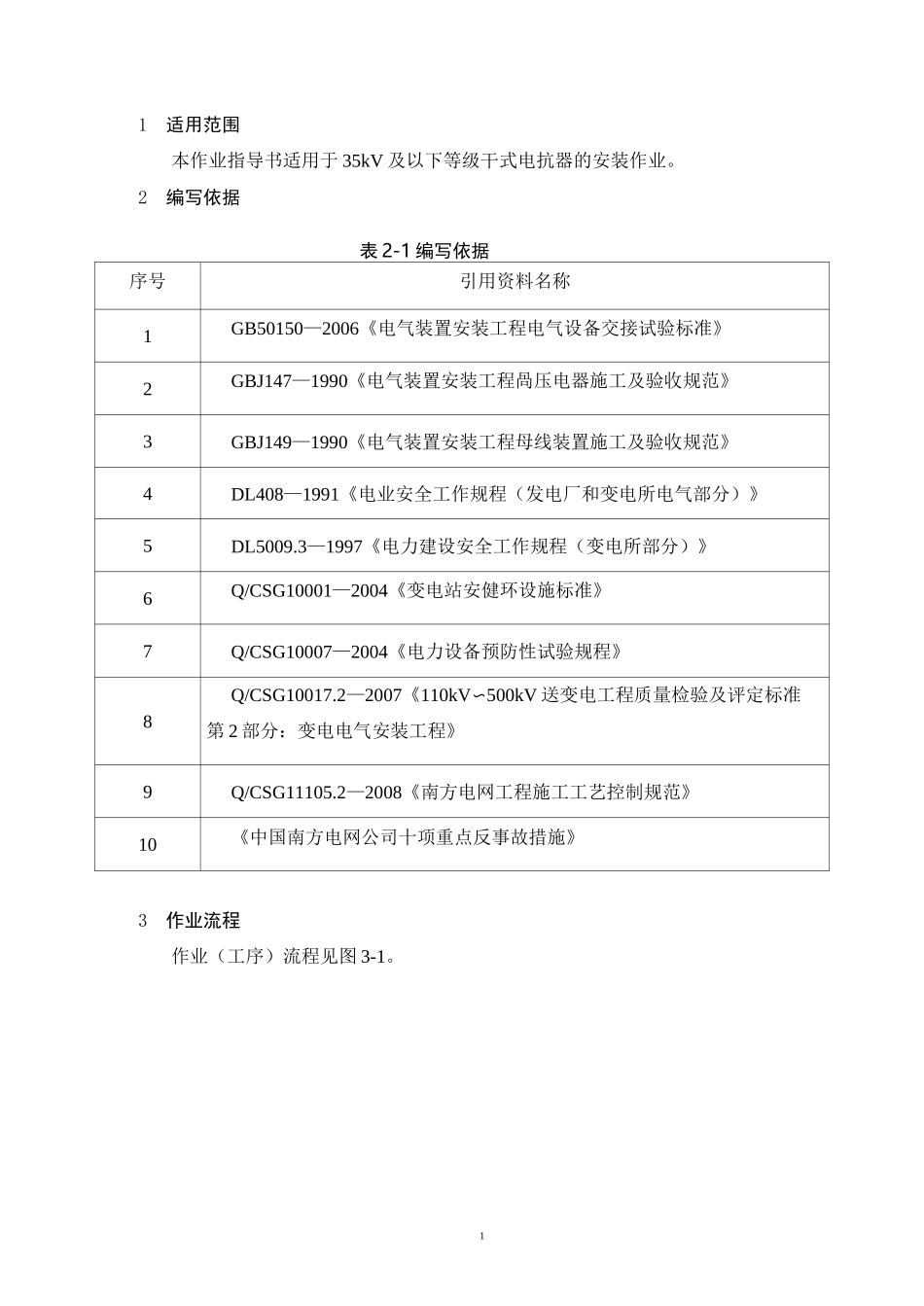

干武电抗器赛装1 适用范围 12 编写依据 13 作业流程 14 安全风险辨析与预控 25 作业准备 45.1 人员配备 45.2 主要工器具及仪器仪表配置 46 作业方法 56.1 施工准备 56.2 基础检查 56.3 设备开箱检查 66.4 设备安装 67 质量控制措施及检验标准 97.1 质量控制措施 97.2 质量控制表 107.3 检验标准 1011适用范围本作业指导书适用于 35kV 及以下等级干式电抗器的安装作业。2编写依据表 2-1 编写依据序号引用资料名称1GB50150—2006《电气装置安装工程电气设备交接试验标准》2GBJ147—1990《电气装置安装工程咼压电器施工及验收规范》3GBJ149—1990《电气装置安装工程母线装置施工及验收规范》4DL408—1991《电业安全工作规程（发电厂和变电所电气部分）》5DL5009.3—1997《电力建设安全工作规程（变电所部分）》6Q/CSG10001—2004《变电站安健环设施标准》7Q/CSG10007—2004《电力设备预防性试验规程》8Q/CSG10017.2—2007《110kV〜500kV 送变电工程质量检验及评定标准第 2 部分：变电电气安装工程》9Q/CSG11105.2—2008《南方电网工程施工工艺控制规范》10《中国南方电网公司十项重点反事故措施》3作业流程作业（工序）流程见图 3-1。2图 3-1 作业（工序）流程图4安全风险辨析与预控表 4-1 工作前安全风险辨析及预控措施表序号安全风险预控措施检查结果31施工前未进行安全技术交底施工前对施工人员进行安全技术交底2施工人员违规操作岗前培训，现场悬挂操作规范，施工人员按章操作3特种人员未持证上岗作业前检查特种作业人员上岗证件4高空作业高处作业人员系好安全带，佩戴工具袋，衣着灵便、穿软底鞋。安全带咼挂低用5高空坠物伤人所有施工工具必须用布条绑扎，不得随意乱扔、乱放。传递物品时，严禁抛掷6物体打击使用合格的吊具，吊装下方不得站人，作业人员应听从统一指挥，身体不能在夹缝内7起重作业指挥不当作业中所处位置安全，且操作人员能够看清，指挥信号清晰、准确8吊装工具使用不当吊具使用中严禁以小代大，现场由现场负责人工作前确认吊装工具（注明负责人姓名）9焊接作业触电电焊机的外壳必须可靠接地。电焊机裸露的导电部位和转动部分必须装设防护罩。焊钳及电焊导线的绝缘必须良好；雨天焊接作业应有防雨措施。定期做好焊机维护检修，保持设备性能良好10火灾严格执行动火作业票制度，现场配备足量合适灭火器材。焊接作业旁清除易燃物质，如不能清离现场的，应米取必4施工单位检查人要的防...
