化工项目自控设计说明VIP免费

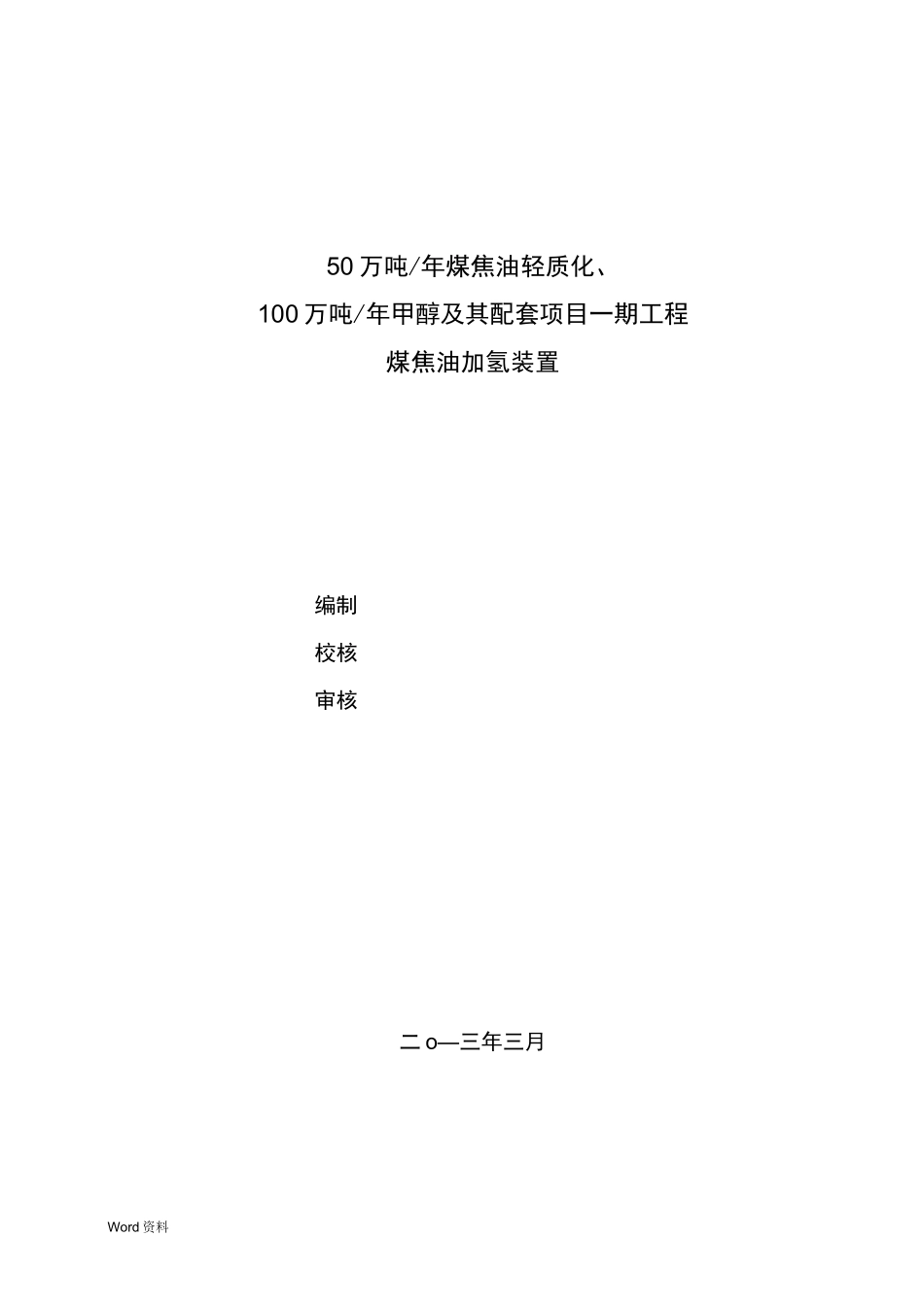

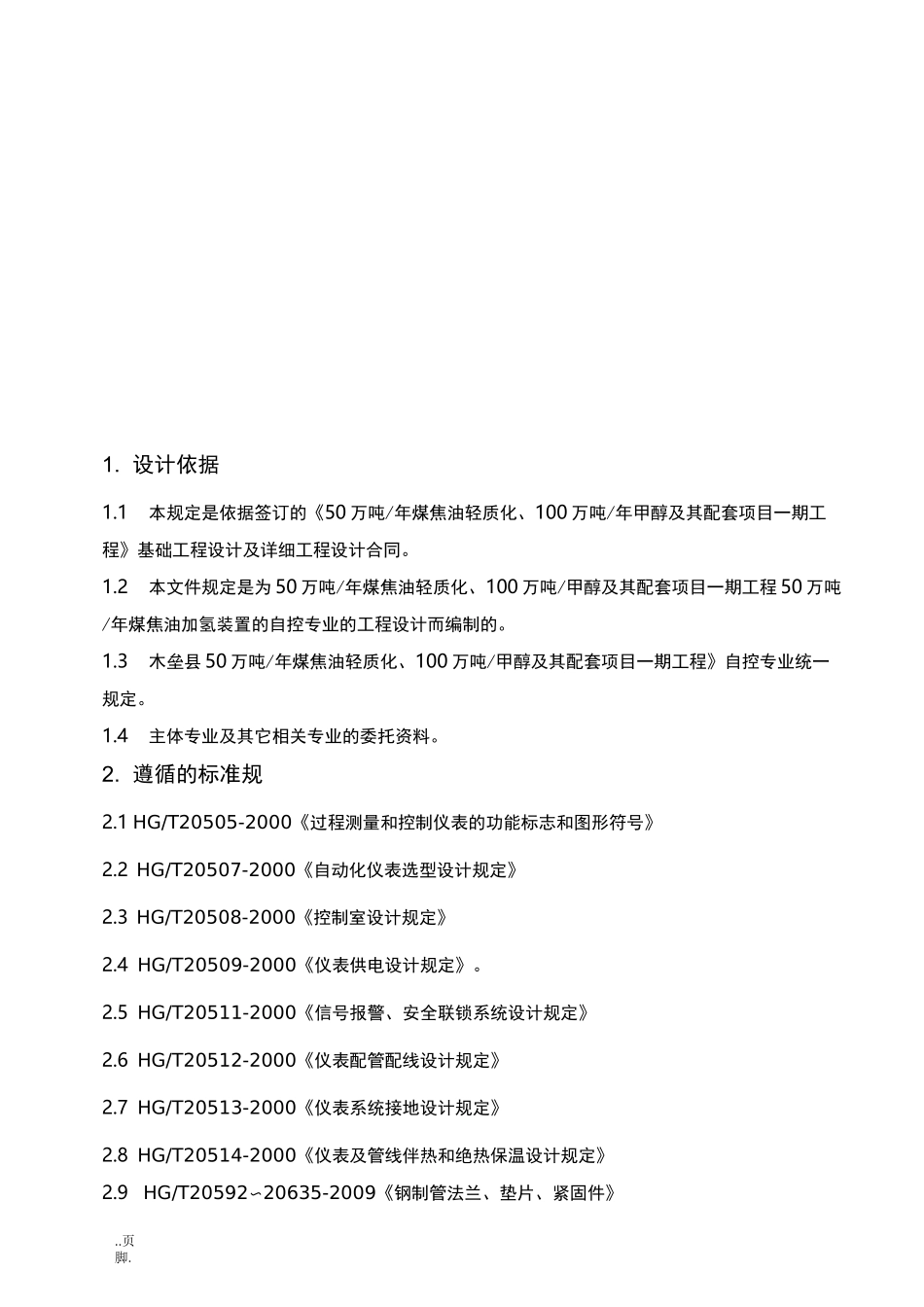

50 万吨/年煤焦油轻质化、100 万吨/年甲醇及其配套项目一期工程煤焦油加氢装置编制校核审核二 o—三年三月Word 资料..页脚.目录1. 设计依据 32. 遵循的标准规 33. 设计围 44. 自动控制水平 45. 主要控制方案简介 46. 安全措施 67. 仪表选型原则 78. 中心控制室 99. 施工安装要求 910. 能源消耗 9..页脚.1. 设计依据1.1本规定是依据签订的《50 万吨/年煤焦油轻质化、100 万吨/年甲醇及其配套项目一期工程》基础工程设计及详细工程设计合同。1.2本文件规定是为 50 万吨/年煤焦油轻质化、100 万吨/甲醇及其配套项目一期工程 50 万吨/年煤焦油加氢装置的自控专业的工程设计而编制的。1.3木垒县 50 万吨/年煤焦油轻质化、100 万吨/甲醇及其配套项目一期工程》自控专业统一规定。1.4主体专业及其它相关专业的委托资料。2. 遵循的标准规2.1 HG/T20505-2000《过程测量和控制仪表的功能标志和图形符号》2.2 HG/T20507-2000《自动化仪表选型设计规定》2.3 HG/T20508-2000《控制室设计规定》2.4 HG/T20509-2000《仪表供电设计规定》。2.5 HG/T20511-2000《信号报警、安全联锁系统设计规定》2.6 HG/T20512-2000《仪表配管配线设计规定》2.7 HG/T20513-2000《仪表系统接地设计规定》2.8 HG/T20514-2000《仪表及管线伴热和绝热保温设计规定》2.9HG/T20592〜20635-2009《钢制管法兰、垫片、紧固件》..页脚.2.10 HG/T20510-2000《仪表供气设计规定》。2.11 GB50058-1992《爆炸和火灾危险环境电力装置设计规》2.12 SH/T3104-2000《石油化工仪表安装设计规》2.13 SH/T3105-2000《炼油厂自动化仪表管线平面布置图图例及文字代号》。2.14 GB50493-2009《石油化工可燃气体和有毒气体检测报警设计规》2.15 SH/T3018-2003《石油化工安全仪表系统设计规》。2.16 HG/T20573-2012《分散型控制系统工程设计规定》。2.17 GB50131-2007《自动化仪表工程施工质量验收规》3. 设计围本设计文件为 50 万吨/年煤焦油轻质化、100 万吨/甲醇及其配套项目一期工程煤焦油加氢装置的基础工程设计。4. 自动控制水平本装置采用先进的 DCS 集散控制系统，实现生产的集中控制和管理，以保证生产过程安全平稳运行，提高产品质量和操作管理水平，获得更好的经济效益。DCS 控制单元的 CPU 按 1:1 冗余配置，电源卡或设备按 1:1 冗余配置，各级通讯网络、部件及总线 1:1 冗余配置，控制回路的多通道 I/O 卡冗余配置，冗余设...
