焦磷酸铜电镀标准化操作规程VIP免费

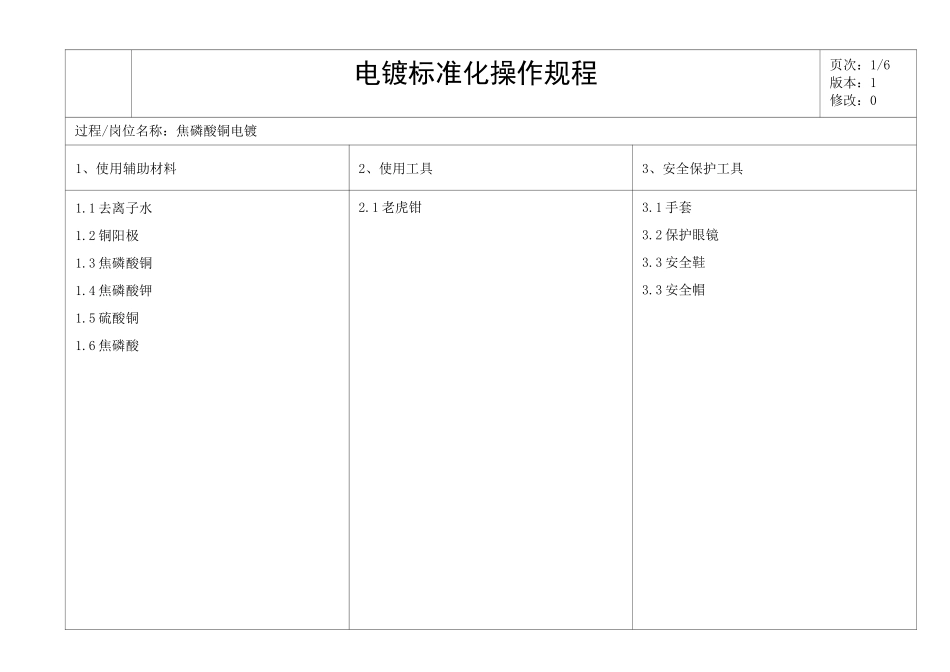

电镀标准化操作规程页次：1/6版本：1修改：0过程/岗位名称：焦磷酸铜电镀1、使用辅助材料2、使用工具3、安全保护工具1.1 去离子水1.2 铜阳极1.3 焦磷酸铜1.4 焦磷酸钾1.5 硫酸铜1.6 焦磷酸2.1 老虎钳3.1 手套3.2 保护眼镜3.3 安全鞋3.3 安全帽电镀标准化操作规程页次：2/6版本：1修改：0过程/岗位名称：焦磷酸铜镀液配制与维护1、标准■1、Cu2+浓度：28±3g/l■2、P2074—浓度：200±40g/l■3、P2074-/Cu2+:7.4±0.7■4、PH 值：&3±0.3■5、正磷酸：W100g/l■6、Cl-：W3mg/l3、维护■再添加焦磷酸调整 PH 值（每 2.5 升 10%的焦磷酸溶液可将 PH 下调 0.1 个点）。■当镀液中 Cu2+含量偏咼时，要对部分镀液进行更换。■每 5 天对镀液过滤器的滤芯加以清洗，每一个月对过滤器滤芯进行更换。■阳极添加要及时，防止镀液中主盐的浓度消耗太大，影响镀液的稳定性。■当镀液中的正磷酸盐超标时，镀液报废或用新配制的镀液进行切换降低其浓度。2、配制■焦磷酸铜配制槽体积：1.3*1.3*1.4=2.4m3■焦磷酸铜中心槽体积：2.95*1.3*0.75=2.9m3■焦磷酸铜镀铜槽体积：29.8*1.02*0.31=9.5m3⑴、抽取工作槽中离子水加入焦铜配制槽中，使液位达 60%左右。（提前一个班在镀铜槽内加 5m3去离子水，并打开热交换器加热工作槽中去离子水到 50r 备用，打开过滤泵循环）。⑵、向槽中缓缓加入 K4P2O7，保证温度不超过 55°C,打开搅拌。每次加 11 袋（每袋重 25Kg）。427♦要求：缓缓加入；温度高时打开添加水阀降温。⑶、待温度在 52C 以下时，缓缓加入 Cu2P2O7（要求每 15 分钟加入 1袋 Cu2P2O7），每次加 2.5 袋（每袋重 20Kg），缓缓加入。⑷、搅拌半小时，打入中心槽内。（5）、重复以上⑴、⑵、⑶、⑷的步骤操作 10 次。（6）、循环 20—30 个小时，让其充分溶解。自动添加水阀门要保持开启。♦要求：所有排放阀门要关闭，并标识出来；焦铜工作槽保持加热；⑺、用话量的 HPO 将镀液 PH 值调节到 8.3+0.3。⑻、取样分析，根据实际情况，添加适量的 KPO 和 CuPO，使 P04-/CU2+22722727值在工艺要求范围之内。4、维护实例■若 Cu2+浓度偏高，可以通过提高调节槽电流的方法来控制；反之，则应降低调节槽电流。其电流密度范围：0T3A/dm2。■根据化验报告，利用：W=L*V*C-L*V1*C1G=W*330/174+AC=N*Cu2+公式进行计算。G:需加焦磷酸钾的量（kg）330：焦磷酸钾的分子量；174：焦磷酸根的分子量W：需加焦磷酸根的量...
