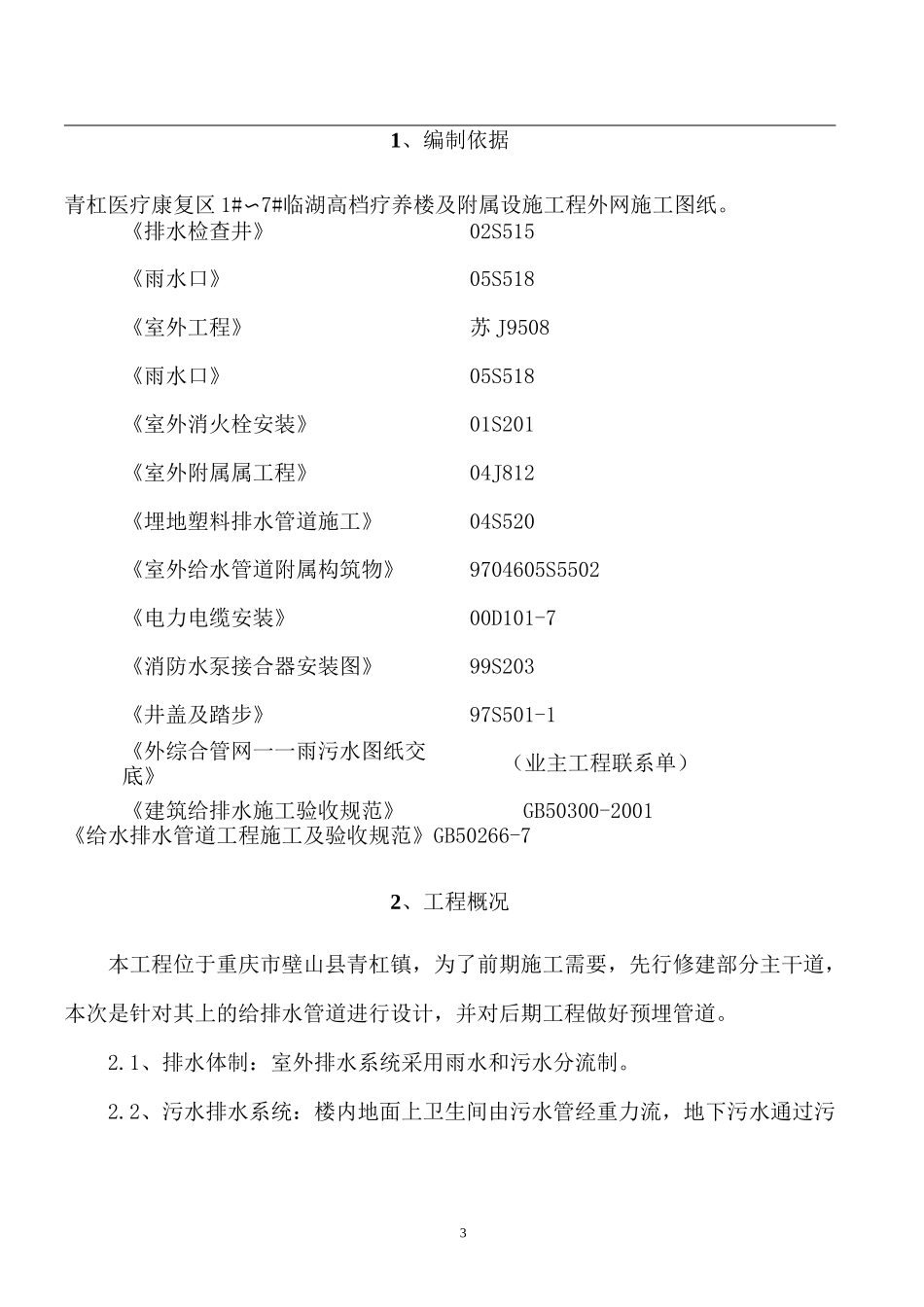

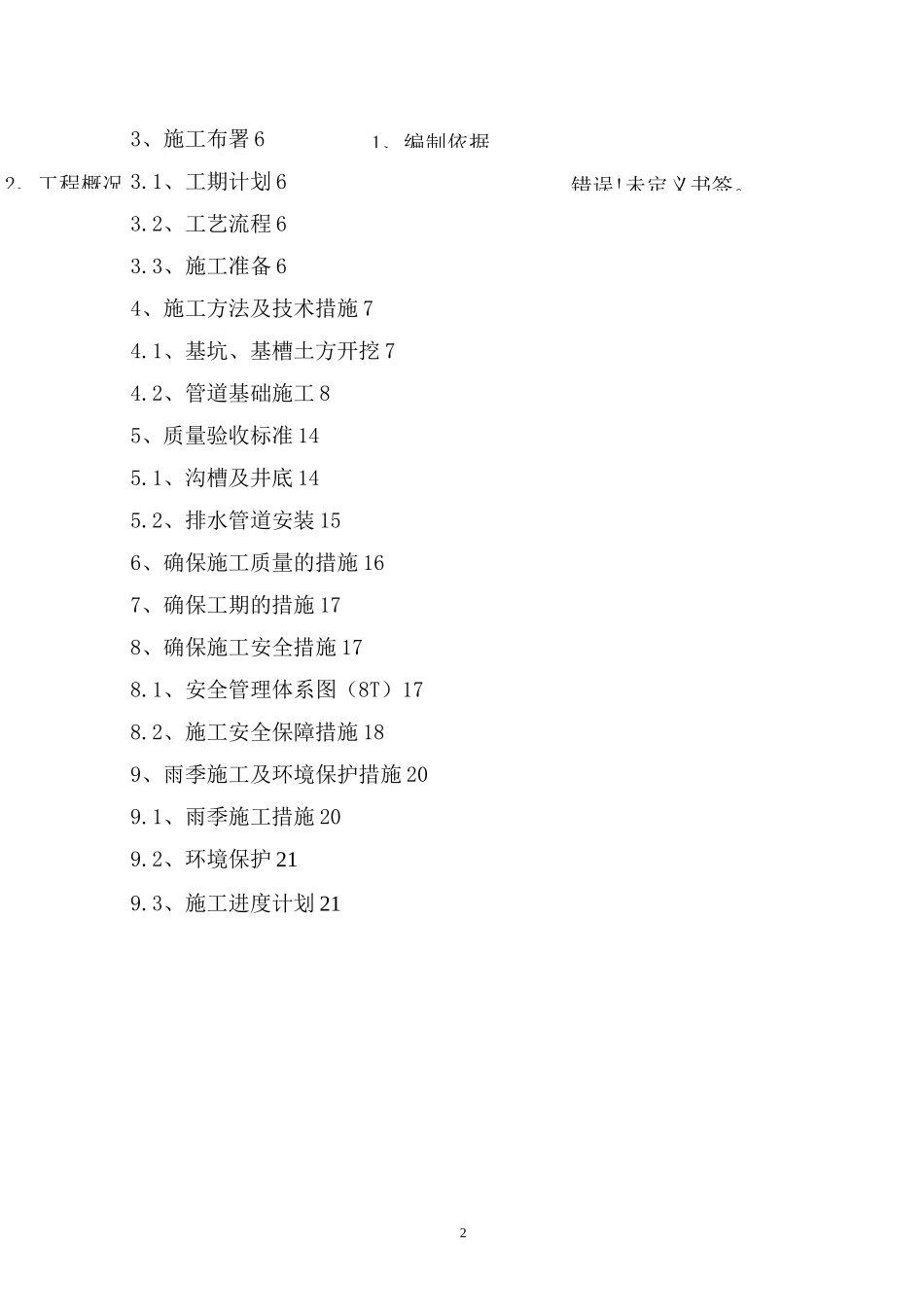

1属室外管网施工方青杠医疗康复区项目经理二 O—O 年五月十七日0 重庆恒滨建设（集团）有限公司ChongqingHengbinConstructionGroupCo.Ltd青杠医疗康复区 1#〜7#临湖高档疗编制人：审核人：21、编制依据2、工程概况错误!未定义书签。3、施工布署 63.1、工期计划 63.2、工艺流程 63.3、施工准备 64、施工方法及技术措施 74.1、基坑、基槽土方开挖 74.2、管道基础施工 85、质量验收标准 145.1、沟槽及井底 145.2、排水管道安装 156、确保施工质量的措施 167、确保工期的措施 178、确保施工安全措施 178.1、安全管理体系图（8T）178.2、施工安全保障措施 189、雨季施工及环境保护措施 209.1、雨季施工措施 209.2、环境保护 219.3、施工进度计划 2131、编制依据青杠医疗康复区 1#〜7#临湖高档疗养楼及附属设施工程外网施工图纸。《排水检查井》02S515《雨水口》05S518《室外工程》苏 J9508《雨水口》05S518《室外消火栓安装》01S201《室外附属属工程》04J812《埋地塑料排水管道施工》04S520《室外给水管道附属构筑物》9704605S5502《电力电缆安装》00D101-7《消防水泵接合器安装图》99S203《井盖及踏步》97S501-1《外综合管网一一雨污水图纸交底》（业主工程联系单）《建筑给排水施工验收规范》GB50300-2001《给水排水管道工程施工及验收规范》GB50266-72、工程概况本工程位于重庆市壁山县青杠镇，为了前期施工需要，先行修建部分主干道，本次是针对其上的给排水管道进行设计，并对后期工程做好预埋管道。2.1、排水体制：室外排水系统采用雨水和污水分流制。2.2、污水排水系统：楼内地面上卫生间由污水管经重力流，地下污水通过污4水泵提升至室外污水检查井。整个小区考虑在地势较低的部位（护养中心西面）设置污水处理站，污水经处理后达到国家规定的排放标准，最终排入小区泄洪沟中。2.3、雨水排水系统：场地及建筑物雨水经明沟、雨水口、管道的收集后，靠近百家店水库的排入水库内，不靠近水库的其余道路暂考虑就近自然排放，以后结合后期工程可考虑排入泄洪沟中。道路上的雨水用穿孔的路沿石每隔 20-25米安一块排入靠山的明沟内。2.4、给水系统：在整个小区北侧的规划道路一侧设一条 DN200 的市政给水管道,设几个引入管进入小区，在基地内形成环路，供在本工程的室内外消防用水和生活用水，并在多处预留好后期用水管道接点。沿主要干道设 SS100/65-1.0 地上式消防栓多处，间距不大于 120 米。2.5、管材及接口2.5.1、...
